Identificación de puertos

En este tema, se proporcionan las descripciones de las clavijas de los puertos.

Puertos USB

Se puede acceder a dos puertos USB 3.0 desde la parte posterior del servidor y a dos puertos USB 2.0 desde la parte frontal del servidor. Consulte la ubicación de los puertos USB en Componentes del panel frontal y Componentes del panel posterior. Los puertos USB admiten la conexión en caliente. Esto significa que es posible conectar y desconectar los cables USB y los dispositivos periféricos mientras el servidor está en funcionamiento sin que ello afecte a la ejecución de las operaciones del servidor.

Cada puerto USB 2.0 suministra una salida de 5 V a 500 mA.

Cada puerto USB 3.0 suministra una salida de 5 V a 900 mA.


Notas -  Se pueden conectar hasta 126 dispositivos a cada uno de los cuatro controladores USB (dos puertos en la parte frontal, dos puertos en la parte posterior) para un total de 504 dispositivos USB por servidor.
image:Figura en la que se muestra la numeración de las clavijas del conector USB.
N.°
Descripción
1
Alimentación de +5 V
2
Datos -
3
Datos +
4
Tierra

Puerto SER MGT

El puerto SER MGT RJ-45, situado en el panel posterior, proporciona una conexión serie estándar TIA/EIA-232 de Oracle/Cisco con el SP. Este puerto es la conexión predeterminada para el SP de Oracle ILOM. Para comunicaciones de DTE a DTE, puede utilizar el adaptador cruzado RJ-45 a DB-9 suministrado con un cable RJ-45 estándar para obtener la configuración de módem nulo requerida. Consulte Componentes del panel posterior.

image:Figura en la que se muestra la numeración de las clavijas del puerto SER MGT.
Clavija
Descripción de señal
Clavija
Descripción de señal
1
Solicitud de envío
5
Tierra
2
Terminal de datos listo
6
Recepción de datos
3
Transmisión de datos
7
Datos preparados
4
Tierra
8
Libre para enviar

Puerto NET MGT

El puerto NET MGT RJ-45, situado en el panel posterior, proporciona una conexión Ethernet opcional con el SP. El puerto NET MGT es una conexión opcional con Oracle ILOM en el SP. El puerto NET MGT del SP utiliza un cable RJ-45 para la conexión 10/100 BASE-T. Si la red no utiliza un servidor DHCP, este puerto no estará disponible hasta que configure valores de red a través del puerto SER MGT.

Este puerto no admite conexiones con redes Gigabit.

image:Figura en la que se muestra la numeración de las clavijas del puerto NET MGT.
Clavija
Descripción de señal
Clavija
Descripción de señal
1
Transmisión de datos +
5
Sin conexión
2
Transmisión de datos -
6
Recepción de datos –
3
Recepción de datos +
7
Sin conexión
4
Sin conexión
8
Sin conexión

Puertos Gigabit Ethernet

Se puede acceder a cuatro puertos Ethernet RJ-45 (NET0, NET1, NET2, NET3) desde el panel posterior. Consulte Componentes del panel posterior. Las interfaces Ethernet funcionan a 100 Mbps, 1000 Mbps y 10.000 Mbps.

image:Figura en la que se muestra la numeración de las clavijas de un puerto Gigabit Ethernet.
Clavija
Descripción de señal
Clavija
Descripción de señal
1
Transmisión/Recepción de datos 0 +
5
Transmisión/Recepción de datos 2 -
2
Transmisión/Recepción de datos 0 -
6
Transmisión/Recepción de datos 1 -
3
Transmisión/Recepción de datos 1 +
7
Transmisión/Recepción de datos 3 +
4
Transmisión/Recepción de datos 2 +
8
Transmisión/Recepción de datos 3 -

Puerto VGA

El servidor tiene un puerto de video VGA de 15 clavijas en la parte posterior del servidor. Consulte Componentes del panel posterior. Use un cable de video DB-15 para conectarlo a un adaptador de video y obtener la conexión necesaria. La resolución máxima admitida es de 1024 x 768.


Notas -  La longitud del cable utilizado para realizar la conexión entre el monitor y el puerto VGA no debe ser superior a 6 m.

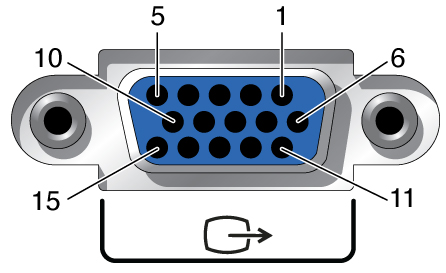

image:Figura en la que se muestran conectores de video.
Clavija
Descripción de señal
Clavija
Descripción de señal
1
Video rojo
9
[CLAVE]
2
Video verde
10
Sincronización con conexión a tierra
3
Video azul
11
Monitor ID - bit 1
4
Monitor ID - bit 2
12
Datos serie VGA 12C
5
Tierra
13
Sincronización horizontal
6
Tierra rojo
14
Sincronización vertical
7
Tierra verde
15
Reloj serie VGA 12C
8
Tierra azul

Puertos SAS

Los ocho conectores SAS se encuentran en la placa posterior de la unidad en el interior del servidor. Cuatro de los conectores también pueden ser usados por las unidades NVMe.

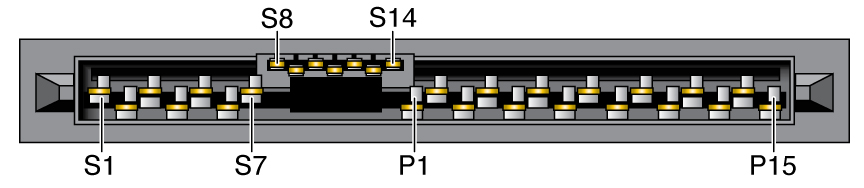

image:Figura en la que se muestra la numeración de las clavijas de un conector SAS.

En la siguiente tabla, se muestra la distribución de clavijas para el conector SAS.

Segmento
Clavija
Señal
Nota
Segmento de señal
(S1-S7)
S1
Gnd
Contacto secundario
S2
TX+
Transmisión de interfaz PHY a unidad de disco duro
S3
TX-
S4
Gnd
Contacto secundario
S5
RX-
Recepción de disco duro a interfaz PHY
S6
RX+
S7
Gnd
Contacto secundario
Señal posterior
(S8-S14)
S8
Gnd
Contacto secundario
S9
S10
S11
Gnd
Contacto secundario
S12
S13
S14
Gnd
Contacto secundario
Segmento de alimentación
(P1-P15)
P1
3,3 V
No se admite
P2
3,3 V
No se admite
P3
3,3 V
No se admite
P4
Gnd
Contacto principal
P5
Gnd
Contacto secundario
P6
Gnd
Contacto secundario
P7
5,0 V
Precarga, contacto secundario
P8
5,0 V
P9
5,0 V
P10
Gnd
Contacto secundario
P11
Reservado
Debe conectarse a tierra
P12
Gnd
Contacto principal
P13
12,0 V
Precarga, contacto secundario
P14
12,0 V
P15
12,0 V
