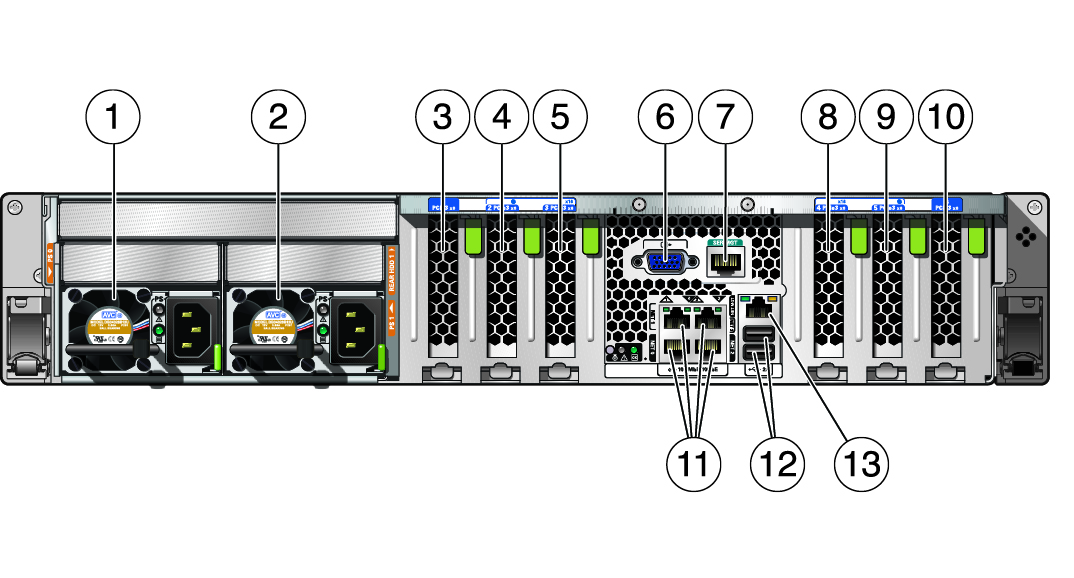

Componentes del panel posterior
Notas - Debe seguir la secuencia correcta cuando conecte los cables al servidor. No conecte los cables de alimentación hasta que todos los cables de datos se hayan conectado.
|
|
|
1
|
Fuente de alimentación 0 (PS 0)
|
|
2
|
Fuente de alimentación 1 (PS 1)
|
|
3
|
Ranura PCIe 1
|
|
4
|
Ranura PCIe 2
|
|
5
|
Ranura PCIe 3
|
|
6
|
Conector de video DB-15
|
|
7
|
Puerto de red SER MGT RJ-45
|
|
8
|
Ranura PCIe 4
|
|
9
|
Ranura PCIe 5
|
|
10
|
Ranura PCIe 6
|
|
11
|
Puertos de red 10GbE de 100 Mbps/1 Gbps/10 Gbps: de NET 0 a NET 3
|
|
12
|
Conectores USB 3.0 (2)
|
|
13
|
Puerto de red NET MGT RJ-45
|
|
