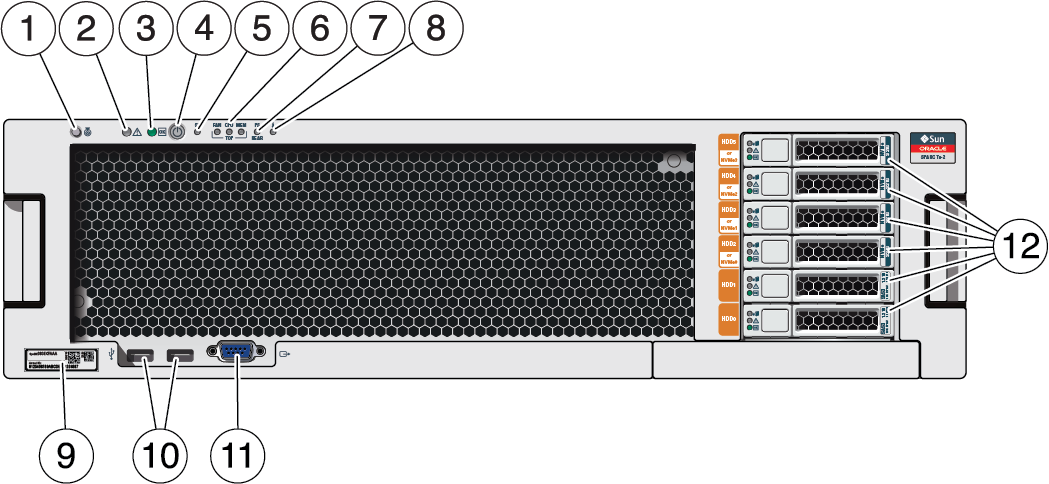

1 |
Indicador de localización de servidor del sistema y botón (blanco) |
7
|
LED de fallo de fuente de alimentación del servidor (ámbar)
|
2 |
LED de fallo (acción de servicio requerida) del sistema (ámbar) |
8
|
LED de sobrecalentamiento del servidor (ámbar)
|
3 |
Indicador de estado del sistema (verde) |
9
|
Número de serie/etiqueta RFID
|
4 |
Botón de encendido |
10
|
Conectores USB 2.0 (2)
|
5 |
Indicador de estado de SP (verde) |
11
|
Conector de video HD-15
|
6 |
LED de acción de servicio requerida:
|
12
|
Unidades (de la primera a la última)
-
Unidad HDD 5/NVMe 3
-
Unidad HDD 4/NVMe 2
-
Unidad HDD 3/NVMe 1
-
Unidad HDD 2/NVMe 0
-
Unidad HDD 1
-
Unidad HDD 0
|
