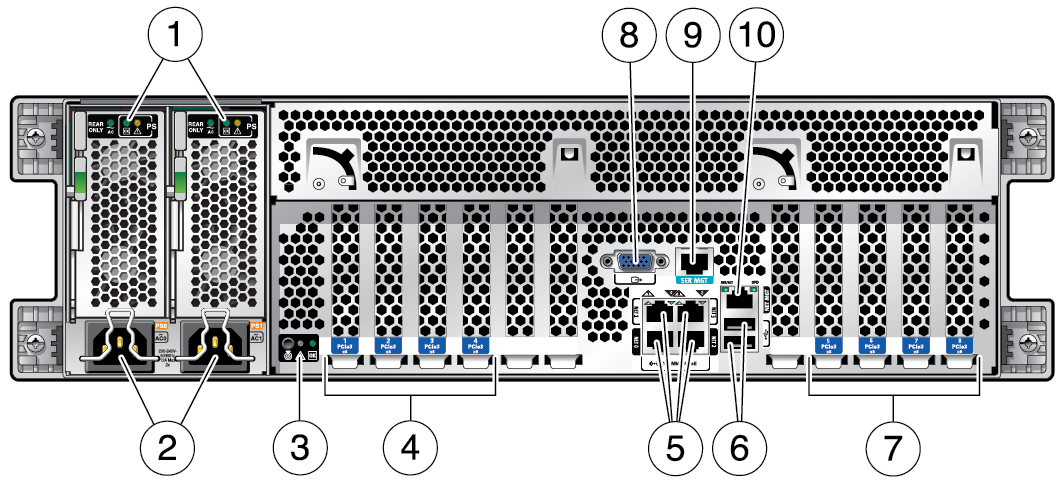

Componentes del panel posterior
Notas - Debe seguir la secuencia correcta cuando conecte los cables al servidor. No conecte los cables de alimentación hasta que todos los cables de datos se hayan conectado.
|
|
|
|
1 |
LED de indicadores de estado de unidad 0 y 1 (de izquierda a derecha) de fuente de alimentación:
-
LED de estado de CA de fuente de alimentación
-
Estado de corriente directa (verde)
Acción de servicio requerida (ámbar) |
6 |
Conectores USB 3.0 (2) |
2 |
Entrada de CA de unidad 0 y 1 (de izquierda a derecha) de fuente de alimentación |
7 |
Ranuras PCIe 5–8 |
3 |
LED de estado de sistema:
|
8 |
Conector de video HD-15 |
4 |
Ranuras PCIe 1-4 |
9 |
Puerto serie SER MGT RJ-45 del SP |
5 |
Puertos de red 10GbE de 100 Mbps/1 Gbps/10 Gbps: NET0-NET3 |
10 |
Puerto de red NET MGT RJ-45 del SP |
|
