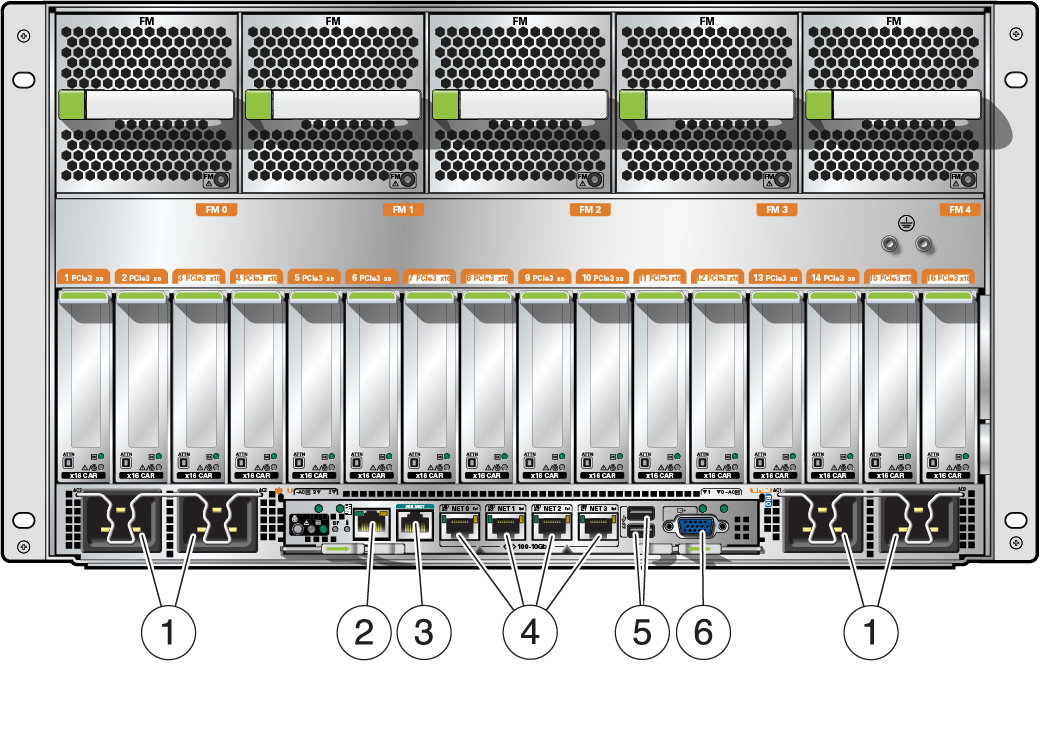

Componentes del panel posterior
Notas -
Debe seguir la secuencia correcta cuando conecte los cables al servidor. No conecte los cables de alimentación hasta que todos los cables de datos se hayan conectado.
|
|
|
|
1
|
Entradas de CA de unidad de fuente de alimentación (4)
|
|
|
2
|
Puerto de red NET MGT RJ-45
|
|
|
3
|
Puerto serie SER MGT RJ-45
|
|
|
4
|
Puertos de red 10GbE de 100 Mbps/1 Gbps/10 Gbps: de NET 0 a NET 3 (4)
|
|
|
5
|
Puertos USB 3.0 (2)
|
|
|
6
|
Puerto VGA
|
|
|
