Instalación de las abrazaderas de envío posteriores superiores

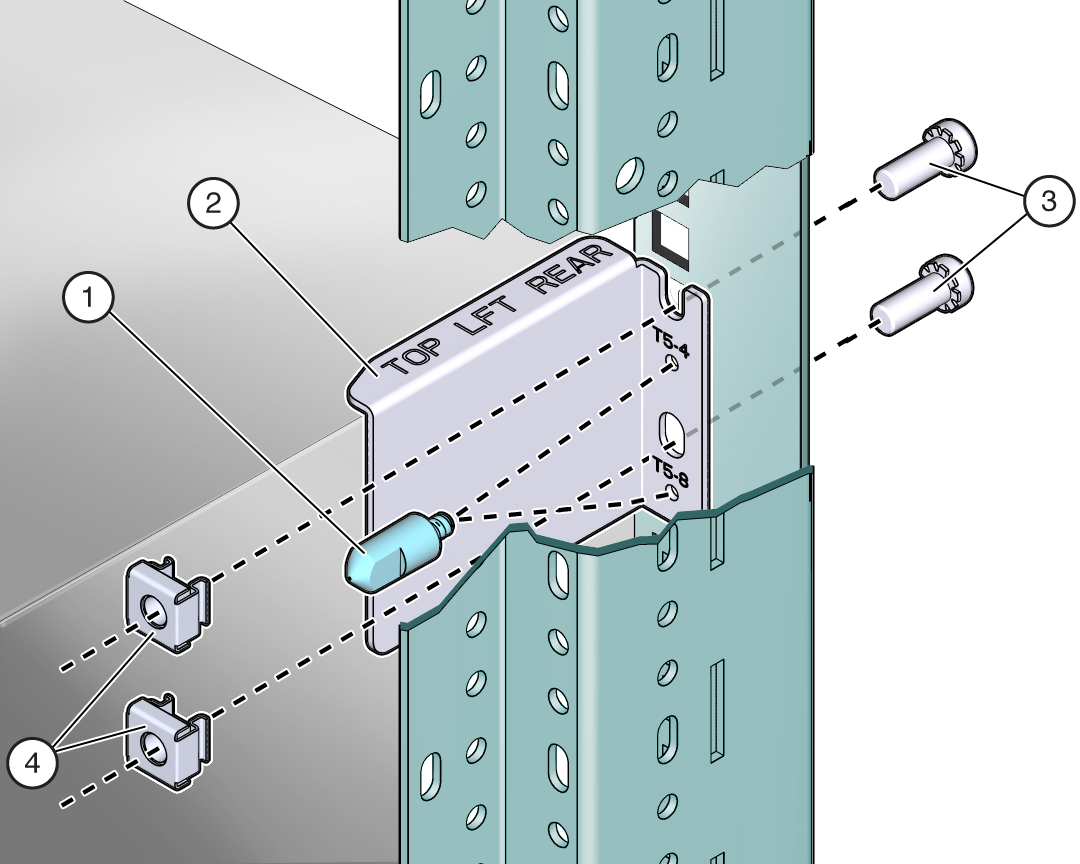

Las abrazaderas de envío posteriores superiores están etiquetadas con el texto TOP LFT REAR (POSTERIOR IZQUIERDA SUPERIOR) y TOP RGT REAR (POSTERIOR DERECHA SUPERIOR) (teniendo en cuenta la vista dede la parte posterior del bastidor).

1. Instale dos tuercas enjauladas en el poste del bastidor posterior izquierdo por encima del soporte de adaptación.

2. Coloque la abrazadera de envío izquierda superior en el poste del bastidor posterior izquierdo por encima del soporte de adaptación.
3. Inserte y ajuste con el dedo el pin guía en el orificio adecuado para su servidor.
4. Fije la abrazadera con dos tornillos M6 de 12 mm.
5. Repita del Step 1 al Step 4 para la abrazadera de envío derecha superior.
