Cableado de conexión a tierra del chasis
Este procedimiento es opcional para los servidores que tienen una energía de entrada de CA. Es aceptable conectar el servidor a tierra mediante el cable de conexión a tierra del chasis y las fuentes de alimentación.
 | Precaución - El chasis del servidor se debe conectar a tierra mediante las clavijas de conexión a tierra de las fuentes de alimentación o mediante los orificios de conexión a tierra del chasis. Es aceptable realizar ambas conexiones a tierra. |
-
Obtenga un terminal de conexión a tierra (de dos orificios, barril acampanado largo, cable #6 AWG, orificio para tornillo de ¼ de pulgada, espacio entre orificios de 5/8 in, espaciado y tamaños de orificio de NEMA, y lengüeta con ángulo de 45°) y dos tornillos M5.
El cliente debe proporcionar el terminal de conexión a tierra y los tornillos. El terminal de conexión a tierra debe tener dos orificios, con orificio para tornillo de ¼ de pulgada y un espacio entre orificios de 5/8 in.
-

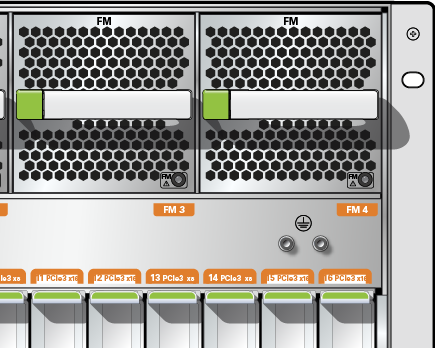

Vaya a la parte posterior del servidor y localice los dos orificios de conexión a tierra debajo del módulo de ventilación 4 (FM4).
- Posicione y alinee el terminal de conexión a tierra en los orificios tornillos de conexión a tierra de la parte posterior del chasis.
- Ajuste el terminal de conexión a tierra en los orificios de conexión a tierra mediante los dos tornillos M5.
-
Ajuste el otro extremo del cable de conexión a tierra a la conexión a tierra del edificio.
Puede ajustar el cable de conexión a tierra en un punto de conexión a tierra adecuado del rack, siempre y cuando el rack esté bien conectado a la conexión a tierra del edificio.
