インストール後の作業の実行
以下の節では、BEA Tuxedo をインストールした後の作業について説明します。
BEA Tuxedo のディレクトリ構造について
インストール・プログラムは、BEA Tuxedo ソフトウェアのフル・インストール時に次のディレクトリ構造を作成します。フル・インストールには、BEA Tuxedo サーバおよびクライアント・ソフトウェア・コンポーネントに加えて、リンク・レベルの暗号化 (LLE) およびセキュア・ソケット・レイヤ (SSL) 暗号化ソフトウェア・パッケージが含まれます。

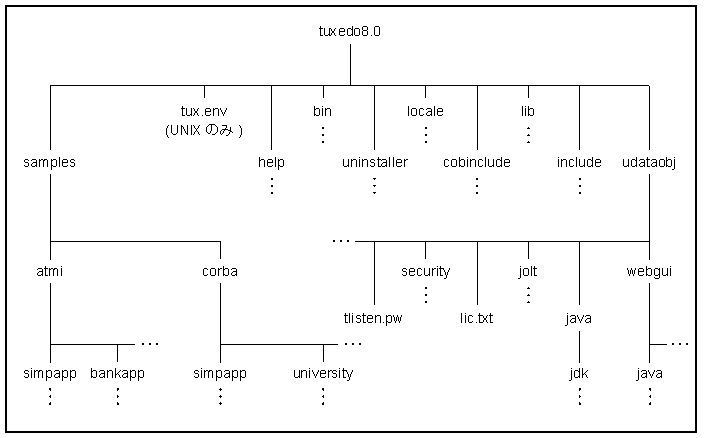

図6-1 BEA Tuxedo8.0 のディレクトリ構造
この図の製品ディレクトリ (tuxedo8.0
) は、BEA Tuxedo 8.0 のデフォルト・ディレクトリです。デフォルト名はインストール時に変更することができます。
次の表では、BEA Tuxedo ディレクトリ構造の最上位にあるディレクトリおよびファイルについて簡単に説明します。
ファイル名 |
説明 |
|
UNIX でのインストール用の BEA Tuxedo 環境変数を格納しており、変数を設定する際のモデルとなります。 |
BEA Tuxedo のアーキテクチャについて

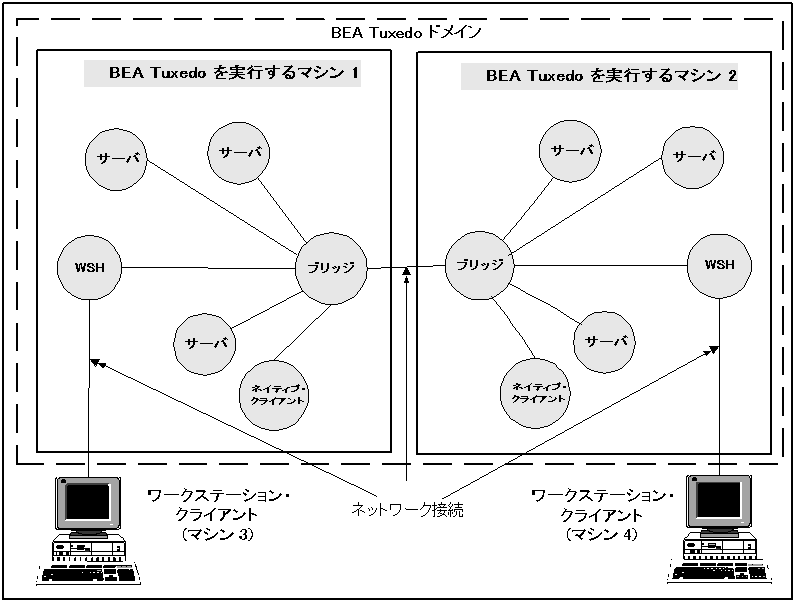

図 6-2 は、BEA Tuxedo のアーキテクチャの基本である BEA Tuxedo ドメインを示しています。
図6-2 BEA Tuxedo のアーキテクチャの概略
Tuxedo ドメイン (Tuxedo アプリケーション ともいう) は Tuxedo システムを基盤としたビジネス・ソフトウェア・プログラムであり、UBBCONFIG
という 1 つのコンフィギュレーション・ファイルによって定義および制御されます。Tuxedo ドメインは、1 つまたは複数のクライアント (ローカルまたはリモート)、1 つまたは複数のサーバ、および 1 台または複数台のマシンで構成されます。Tuxedo ドメインは 1 つの単位として管理されます。
以下の節では、インストール後のチェックを行う前に知っておく必要がある BEA Tuxedo に関する重要な用語および概念を簡単に説明します。
現時点では用語を完全に理解する必要はありません。必要に応じてこれらの節を参照してください。インストール後の手順の中でこれらの用語を見つけたら、該当する節に戻って正確な意味を確認してください。これらの用語の詳細については、http://edocs.beasys.co.jp/e-docs/index.html で BEA Tuxedo オンライン・マニュアル群を参照してください。
UBBCONFIG ファイル
BEA Tuxedo ドメインは、コンフィギュレーション・ファイルによって制御されます。このファイルには、インストール時の設定に基づくパラメータが定義されています。テキスト形式のコンフィギュレーション・ファイルは UBBCONFIG
と呼ばれますが、ファイルの内容が『BEA Tuxedo のファイル形式とデータ記述方法』の「UBBCONFIG(5)
」に従っている限り、コンフィギュレーション・ファイルには任意の名前を付けることができます。通常、コンフィギュレーション・ファイル名は文字列 ubb
で開始し、その後にわかりやすい名前を続けます。たとえば、simple
を続けて、ubbsimple
というファイル名にします。
MASTER マシン
Tuxedo ドメインの MASTER
マシン (または MASTER
ノード) はそのドメインの UBBCONFIG
ファイルを格納し、UBBCONFIG
ファイルの RESOURCES
セクションの MASTER
マシンとして指定されています。Tuxedo ドメインの開始、停止、および管理はすべて MASTER
マシンから行います。
異なるリリースの Tuxedo システム・ソフトウェアを実行する複数のマシンで構成された Tuxedo ドメインでは、MASTER
マシンがそのドメインで最上位リリースの Tuxedo システム・ソフトウェアを実行しなければなりません。
TUXCONFIG ファイル
TUXCONFIG
ファイルは、バイナリ形式の UBBCONFIG
ファイルです。このファイルを作成するには tmloadcf(1)
コマンドを実行します。このコマンドは、UBBCONFIG
を解析し、TUXCONFIG
環境変数が参照している場所にバイナリ形式の TUXCONFIG
ファイルをロードします。UBBCONFIG
と同じく、TUXCONFIG
ファイルには任意の名前を付けることができます。
Tuxedo ドメインの MASTER
マシンには、TUXCONFIG
ファイルのマスタ・コピーが格納されています。TUXCONFIG
ファイルのコピーは、Tuxedo システムを MASTER
マシン上で起動するたびに、Tuxedo ドメインにあるその他のすべてのマシン (非 MASTER
マシン) に複製転送されます。
TUXCONFIG 環境変数
TUXCONFIG
環境変数は、tmloadcf(1)
コマンドがバイナリ形式の TUXCONFIG
ファイルをロードする MASTER
マシン上の場所を定義します。この場所は、TUXCONFIG
をロードするデバイスまたはシステム・ファイルで終わる絶対パス名で設定しなければなりません。
TUXCONFIG
パス名の値は、UBBCONFIG
ファイルの MACHINES
セクションで指定します。この値は、Tuxedo ドメインの MASTER
マシンおよびその他すべてのマシンに対して指定します。システムの起動時にバイナリ形式の TUXCONFIG
ファイルのコピーを非 MASTER
マシンに複製転送した場合、そのコピーは、TUXCONFIG
パス名の値に従って非 MASTER
マシンに保存されます。
TUXDIR 環境変数
TUXDIR
環境変数は、MASTER
マシン上の BEA Tuxedo ソフトウェアの製品インストール・ディレクトリを定義します。製品インストール・ディレクトリの名前で終わる絶対パス名で設定しなければなりません。
TUXDIR
パス名の値は、UBBCONFIG
ファイルの MACHINES
セクションで指定します。この値は、Tuxedo ドメインの MASTER
マシンおよびその他すべてのマシンに対して指定します。
BEA Tuxedo インストール後の製品ライセンスのインストール
BEA Tuxedo ソフトウェアのインストール時に製品ライセンスをインストールしなかった場合、ここで説明する手順に従ってライセンスをインストールすることができます。ライセンスをインストールするまで、BEA Tuxedo システム・サーバを起動することはできません。
サンプルのライセンスを以下に示します。
リスト 6-1 BEA Tuxedo 8.0 の製品ライセンス・ファイルのサンプル
# BEA License File
#
# This file contains license tokens to enable BEA TUXEDO and
# optional components.
# Each License begins with a "[section name]" and ends with
# a "SIGNATURE=" line.
#
# New license sections should be appended to this file,
and the
# old section,
if present,
should be deleted.
#
# WARNING: Altering parameters within a section will invalidate
# the license. This is a violation of BEA Systems licensing
# agreement,
and may also disable TUXEDO or optional components.
# For Technical Support and to obtain a license,
call 888-BEA-SUPT
# (888-232-7878) or 408-570-8070
[BEA TUXEDO]
VERSION=8.0
LICENSEE=BEA Systems
SERIAL=101999651
ORDERID=Internal
USERS=200000
TYPE=SDK
DEVELOPERS=100000
EXPIRATION=2001-04-28
SIGNATURE=TXmtx+AhQdJgr3sjjznBqRB7SP9Jgr3UzAKctjz+e6RmsFSAhUAhStj
znBQdL9n=
[LINK ENCRYPTION]
VERSION=8.0
LICENSEE=BEA Systems
SERIAL=101999651
ORDERID=Internal
USERS=200000
TYPE=SDK
DEVELOPERS=100000
STRENGTH=56
EXPIRATION=2001-12-31
SIGNATURE=TX0CFHkaBpKpAlXGEtQqi+/jJvMo1VB9AhUAUAkizwsgYefRwQJDNTF
0205b1ik=
[SSL ENCRYPTION]
VERSION=8.0
LICENSEE=BEA Systems
SERIAL=101999651
ORDERID=Internal
USERS=200000
TYPE=SDK
DEVELOPERS=100000
STRENGTH=56
EXPIRATION=2001-12-31
SIGNATURE=TX0CiqA5FCAXJFXUEGvAki+gL+i09eRep9hYdshS/8a70MIJQChUAk9
zIAhUIH4=
[PK ENCRYPTION]
VERSION=8.0
LICENSEE=BEA Systems
SERIAL=101999651
ORDERID=Internal
USERS=200000
TYPE=SDK
DEVELOPERS=100000
STRENGTH=56
EXPIRATION=2001-12-31
SIGNATURE=TXmtx+AhQdJgr3sjjznBqRB7SP9Jgr3UzAKctjz+e6RmsFSAhUAhStj
znBQdL9n=
[PK SIGNATURE]
VERSION=8.0
LICENSEE=BEA Systems
SERIAL=101999651
ORDERID=Internal
USERS=200000
TYPE=SDK
DEVELOPERS=100000
STRENGTH=56
EXPIRATION=2001-12-31
SIGNATURE=TX0CFHkaBpKpAlXGEtQqi+/jJvtt1VB9AhUAUAkizwsgYefRwQJDNTF
0205b1ik=
[BEA JOLT]
VERSION=8.0
LICENSEE=BEA Systems
SERIAL=101999651
ORDERID=Internal
EXPIRATION=2001-12-31
SIGNATURE=TX0CFHkaBpKpAlXGEtQqi+/jJvMo1VB9AhUAUzxizwsgYefRwQJDNTF
0205b1ik=
すべてのライセンスでは、56 ビットの暗号化をデフォルトで利用できます。128 ビットの暗号化を利用可能なライセンスもお買い求めいただけますが、認可手順が別途必要です。
ライセンスを取得するには、次の 2 つの方法があります。BEA Tuxedo 製品の評価版をダウンロードする際に BEA の Web サイトから取得する方法と、BEA Tuxedo 製品を購入する際に電子メールを使用して取得する方法です。ライセンスは、lic.txt
というファイルにパッケージ化されています。
BEA Tuxedo の旧リリースのライセンス・ファイルは、BEA Tuxedo 8.0 では無効です。BEA Tuxedo セキュリティまたは BEA Jolt を後で追加する場合は、それらのライセンス・ファイルを BEA Tuxedo 8.0 ライセンス・ファイルに追加します。
Windows システムでの製品ライセンスのインストール

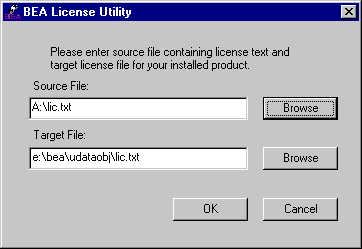

Windows システム上で BEA Tuxedo 製品ライセンスをインストールするには、次の手順に従います。
lic.txt
をマシンに転送します。
lic.txt
ファイルのドライブおよび場所を入力し、[OK] をクリックします。
BEA License Utility は、lic.txt
を tux_8.0_prod_dir
\udataobj
ディレク
トリにインストールします。tux_8.0_prod_dir
は、BEA Tuxedo ソフト
ウェアをインストールした製品ディレクトリです。
注記 BEA License Utility を使用して製品ライセンスをインストールする代わりに、lic.txt
を tux_8.0_prod_dir
\udataobj
ディレクトリに手動でコピーすることもできます。
UNIX システムでの製品ライセンスのインストール
UNIX システム上で BEA Tuxedo 製品ライセンスをインストールするには、次の手順に従います。
lic.txt
をマシンに転送します。
lic.txt
を tux_8.0_prod_dir
/udataobj
ディレクトリにコピーします。
tux_8.0_prod_dir
は、BEA Tuxedo ソフトウェアをインストールした製品
ディレクトリです。
Windows システムのレジストリを使用したアクセス制限の強化
BEA Tuxedo で提供されるクライアント・プログラムは、自分のパーミッションを持つユーザによって直接実行されます。さらに、ネイティブ・クライアント (サーバ・プログラムと同じマシンで実行中のクライアント) を実行するユーザは、UBBCONFIG
ファイルにアクセスしたり、掲示板 (アプリケーションを制御するパラメータおよびアプリケーションの統計情報を格納するために確保されている共用メモリの一部) などのプロセス間通信 (IPC) のメカニズムにアクセスできます。
ネイティブ・クライアントは BEA Tuxedo 機能にアクセスするために、アプリケーション管理者の ID (tpsysadm
) を使用して BEA Tuxedo アプリケーションに参加します。ただし、tpsysadm
は信頼されたユーザであるため、この設定では BEA Tuxedo システムがユーザ認証を省略します。
Windows 2000 サーバ・マシンでセキュリティの認証が行われるようにするには、次の手順に従います。
regEdt32
」と入力してか
ら、[OK] をクリックして [レジストリ エディタ] ウィンドウを表示します。
HKEY_LOCAL_MACHINE
]、[Software
]、[BEA Systems
]、[Tuxedo
]、[8.0
] の
順に選択します。
SECURITY
]、[Permissions
] の順に選択します。
Everyone
] のアクセス権を無効にし、管理者権限を持つユーザのアクセス
だけを設定します。
環境の設定
BEA Tuxedo を使用して BEA Tuxedo アプリケーションをビルドして実行する前に、環境変数を設定する必要があります。以下の表は、さまざまな環境変数を定義してまとめたものです。
環境変数 |
値 |
---|---|
|
コンパイラで使用される |
|
コンパイルのコマンド行で使用する引数。 |
環境変数 |
値 |
---|---|
|
このマシンで Java Development Kit (JDK) 1.3 をインストールしたディレクトリの絶対パス名。Java アプリケーションのビルドと実行に必要です。* |
|
|
|
このマシン上のクラスおよび Java アーカイブ・ファイルの絶対パス名。Java アプリケーションの実行に必要です。 |
環境変数 |
値 |
---|---|
|
このマシン上で Oracle データベースをインストールしたディレクトリの絶対パス名。* |
|
このマシン上でインストールした Oracle データベースのシステム ID (ユーザ名/パスワード)。 |
Windows システムでの環境変数の設定
Windows 2000 サーバ・マシンでは、環境を設定するには以下の環境変数を設定する必要があります。
TUXDIR
、APPDIR
、および TUXCONFIG
の例は次のとおりです。
TUXDIR=C:\bea\
tuxedo8.0
APPDIR=C:\home\me\
simpapp
TUXCONFIG=%APPDIR%\
tuxconfig
TUXDIR
、APPDIR
、および TUXCONFIG
環境変数は、UBBCONFIG
ファイルの MACHINES
セクション の TUXDIR
、APPDIR
、および TUXCONFIG
パラメータの値と一致しなければなりません。コマンド行シェルから環境変数を設定する代わりに、BEA Administration プログラムの [Environment] ページを使用する方法があります。「環境変数の設定と変更」を参照してください。
Windows 2000 は、PATH
変数に設定されたパスを使用して、動的に読み込み可能な必須ライブラリ・ファイルにアクセスします。具体的には、次の順序で動的に読み込み可能なライブラリ・ファイルが検索されます。
C:
\Win2000
\System32
など)
C:
\Win2000
など)
PATH
環境変数に設定されているディレクトリ
環境変数の設定方法については、『
Windows NT での BEA Tuxedo システムの使用』の「環境変数を設定する」を参照してください。UNIX システムでの環境変数の設定
UNIX サーバ・マシンの環境を設定するには、次のように環境変数を設定し、エクスポートします。
TUXDIR
、APPDIR
、および TUXCONFIG
の例は次のとおりです。
TUXDIR=/home/bea/tuxedo8.0
APPDIR=/home/me/simpapp
TUXCONFIG=$APPDIR/tuxconfig
TUXDIR
、APPDIR
、および TUXCONFIG
環境変数は、UBBCONFIG
ファイルの MACHINES
セクション の TUXDIR
、APPDIR
、および TUXCONFIG
パラメータの値と一致しなければなりません。UNIX システム上でこれらの環境変数やその他の環境変数を設定するモデルとして、BEA Tuxedo 製品ディレクトリにある tux.env
という Bourne シェル・スクリプトを使用します。
tlisten プロセスの開始
アプリケーション管理者は、アプリケーションを起動する前に、ネットワーク接続された BEA Tuxedo アプリケーションの各マシンの tlisten
プロセスを開始する必要があります。tlisten
プロセスを使用すると、管理者と MASTER
マシンで実行中の BEA Tuxedo ソフトウェアは、非 MASTER
マシンで実行中の BEA Tuxedo プロセスを開始、シャットダウン、および管理することができます。たとえば、tmboot(1)
を使用すると、非 MASTER
マシン上の BEA Tuxedo システム・サーバを開始できます。一般に、tlisten
は、サーバ・マシン上で実行中の BEA Tuxedo アプリケーションごとに 1 つ必要です。
BEA Tuxedo のインストール時にポート 3050 で tlisten
プロセスを開始するインストーラ・プログラムに加えて、tlisten
プロセスを開始できます。
tlisten の呼び出し
どの場合でも、tlisten
を呼び出す基本的な構文は同じです。
%TUXDIR%
\bin
\tlisten -l nlsaddr [-u appuid]
(Windows)$TUXDIR/bin/tlisten
[-d
devname
] -l
nlsaddr
[-u
appuid
]
(UNIX)
-l
オプションは必須です。-l
に渡す引数は、UBBCONFIG
ファイルにある NETWORK
セクションの NLSADDR
パラメータの値と一致していなければなりません。NLSADDR
の値の調べ方については、『BEA Tuxedo のファイル形式とデータ記述方法』の「UBBCONFIG(5)
」を参照してください。
devname
の値は、ネットワーク・プロバイダのデバイス名 (Starlan など) です。tlisten
プロセスがソケットで動作している場合、-d
オプションは不要です。
appuid
の値は、BEA Tuxedo アプリケーション管理者のユーザ ID (UID) またはログイン名です。これは、UBBCONFIG
ファイルの RESOURCES
セクションにある UID
パラメータの値と一致している必要があります。
注記 Windows 2000 または UNIX システム上で UID を取得するには、id コマンドを実行します。
UNIX マシンでは、このコマンドが root
によって実行されるインストール・スクリプトの一部である場合、-u
appuid
オプションを使用して、このマシンにインストールされている BEA Tuxedo ソフトウェアの所有者の有効な UID で tlisten
プロセスを実行します。tlisten
が BEA Tuxedo アプリケーション管理者によって cron
ジョブとして、または手動で開始される場合、ジョブは既に適切なアカウントによって所有されているので、-u
オプションは必要ありません。
tlisten
コマンドの詳細については、『BEA Tuxedo コマンド・リファレンス』の tlisten(1)
リファレンス・ページを参照してください。Windows 2000 サーバ・マシン上で tlisten
プロセスを開始する手順については、『Windows NT での BEA Tuxedo システムの使用』の「tlisten プロセスを自動的に起動する」を参照してください。
tlisten パスワード
BEA Tuxedo では、インストール時に指定した管理用パスワードを使用して、認可されていない管理要求や操作 (tmboot(1)
など) から、BEA Tuxedo がインストールされているマシンを保護します。tlisten(1)
または wlisten(1)
ゲートウェイ・プロセスを介して管理通信情報がこのマシンに到着するたびに、BEA Tuxedo は tlisten パスワードでそれらのアクセスが正当かどうかを確認します。
tlisten
パスワードは、クリア・テキスト形式の英数字であることが必要です。長さは 80 文字までです。
BEA Tuxedo アプリケーション内にある 2 台のマシンが交信するには、共通のパスワードが必要です。そのため、単一アプリケーション内にある複数のマシンに BEA Tuxedo をインストールする場合は、必ず同じパスワードを使用します。ただし、BEA Tuxedo のインストール時にマシンごとに異なるパスワードを使用した場合は、そのマシンの交信相手となる既存のマシンの tlisten.pw
ファイルに、そのマシンのパスワードを追加する必要があります。
そのため、tlisten.pw
ファイルに複数の管理用パスワードを指定することがあります。1 つのパスワード・ファイルには、1 行に 1 つのパスワードを指定し、最大 20 個まで設定できます。tlisten.pw
ファイルにパスワードを追加するには、通常のテキスト・エディタを使用します。
UBBCONFIG ファイルの編集
BEA Tuxedo アプリケーションは、UBBCONFIG
ファイルによって制御されます。このファイルには、インストール時の設定に基づくパラメータが定義されています。通常、アプリケーションの UBBCONFIG
ファイルは、アプリケーションを起動する前に編集する必要があります。
BEA Tuxedo アプリケーションは、コンフィギュレーション・ファイルによって制御されます。このファイルには、インストール時の設定に基づくパラメータが定義されています。通常、アプリケーションのコンフィギュレーション・ファイルは、アプリケーションを起動する前に編集する必要があります。BEA Tuxedo のマニュアルでは、このファイルは UBBCONFIG
と呼ばれていますが、任意の名前を付けることができます。通常、コンフィギュレーション・ファイル名は文字列 ubb で開始し、その後にわかりやすい名前を続けます。たとえば、simple を続けて、ubbsimple
というファイル名にします。
BEA Tuxedo のインストールで配布される ATMI ベースの基本的な simpapp
アプリケーションの UBBCONFIG
ファイル、ubbsimple
を例として考えてみます。Windows システムではこのアプリケーションはディレクトリ %TUXDIR%
\samples
\atmi
\simpapp
にあり、UNIX システムではディレクトリ $TUXDIR/samples/atmi/simpapp
にあります。
次のサンプル・リストは、ubbsimple
を示しています。サンプル・リスト内の例は、Windows または UNIX システムに配布された ubbsimple
ファイルから変更されて、例で示した Windows および UNIX システムのパス名の値が含まれています。
リスト 6-2 ATMI ベースの simpapp アプリケーションの ubbsimple
#ident "@(#)apps:simpapp/ubbsimple $Revision: 1.3 $
#Tuxedo サンプル・アプリケーション用の UBBCONFIG スケルトン・ファイルです。
#<bracketed> 項目を適切な値に置き換えます。
*RESOURCES
IPCKEY <Replace with a valid IPC Key>
# たとえば
#IPCKEY 123456
DOMAINID simpapp
MASTER simple
MAXACCESSERS 10
MAXSERVERS 5
MAXSERVICES 10
MODEL SHM
LDBAL N
*MACHINES
DEFAULT:
APPDIR=メ<Replace with the current directory pathname>モ
TUXCONFIG=メ<Replace with your TUXCONFIG Pathname>モ
TUXDIR=メ<Directory where Tuxedo is installed>"
#Windows
# たとえば
# APPDIR="C:\home\me\simpapp"
# TUXCONFIG="C:\home\me\simpapp\tuxconfig
"
# TUXDIR="C:\bea\tuxedo8.0"
#UNIX
# たとえば
# APPDIR="/home/me/simpapp"
# TUXCONFIG="/home/me/simpapp/tuxconfig"
# TUXDIR="/home/bea/tuxedo8.0"
<Machine-name> LMID=simple
# たとえば
#beatux LMID=simple
*GROUPS
GROUP1
LMID=simple GRPNO=1 OPENINFO=NONE
*SERVERS
DEFAULT:
CLOPT="-A"
simpserv SRVGRP=GROUP1 SRVID=1
*SERVICES
TOUPPER
実際のコンフィギュレーション・ファイルでは、お使いのアプリケーションに固有の値で、角かっこ内の文字列を置き換えてください。次の表は、すべてのコンフィギュレーション・ファイルで定義する必要があるパラメータの例です。
APPDIR
、TUXCONFIG
、および TUXDIR
は、BEA Tuxedo アプリケーション内のすべてのマシンに設定する必要があります。UBBCONFIG
ファイルの編集時にほかのパラメータを確認する必要がある場合は、『BEA Tuxedo のファイル形式とデータ記述方法』の「UBBCONFIG(5)
」を参照してください。
UBBCONFIG
ファイルの編集は、tmloadcf(1)
を実行して IPC 要件を確認する前に行う必要があります。次の節を参照してください。最初に UBBCONFIG
ファイルを編集せずに tmloadcf
を実行すると、構文エラーになります。
UBBCONFIG での TYPE パラメータの使用
コンフィギュレーション・ファイルにある MACHINES
セクションの TYPE パラメータは、異なるマシン間にメッセージが渡された際の外部データ表現 (XDR) エンコード/デコード・ルーチンの呼び出しを指定します。同じ種類のマシンの場合でも、各マシンのコンパイラが異なるときは、「異なる」マシンとして扱います。そのような場合は、各マシンに一意な TYPE 文字列を指定して、すべてのメッセージが強制的にエンコード/デコード・ルーチンを通過するようにします。
IPC 要件のチェック
BEA Tuxedo システムでは、UNIX のプロセス間通信 (IPC) 資源を頻繁に使用します。大半のシステムでは、各種 IPC 資源のサイズと数量を制御するパラメータのデフォルト値が、小さな BEA Tuxedo アプリケーションの実行に最低限必要な値よりも低く設定されています。そのため、パラメータによってはリセットが必要なものがあります。UBBCONFIG
ファイルの編集後、アプリケーションに対して IPC 資源が適切に設定されているどうかを判断する必要があります。
この処理を実行するには、編集後の UBBCONFIG
ファイルを入力として指定して、次の tmloadcf(1)
コマンドを入力します。
tmloadcf -c
UBBCONFIG
-c
オプションを使用すると、tmloadcf
プログラムではアプリケーションに必要最小限の IPC 資源のリストが出力されますが、TUXCONFIG
ファイルの作成も更新も行われません。
次のリストは、ubbsimple
の値に基づいた出力レポートです。
リスト 6-3 tmloadcf -c の出力結果
Ipc sizing (minimum /T values only)...
Fixed Minimums Per Processor
SHMMIN: 1
SHMALL: 1
SEMMAP: SEMMNI
Variable Minimums Per Processor
SEMUME, A SHMMAX
SEMMNU, * *
Node SEMMNS SEMMSL SEMMSL SEMMNI MSGMNI MSGMAP SHMSEG
------ ------ ------ ------ ------ ------ ------ ------
sftuxe 17 5 12 A + 1 13 26 75K
where 1 <= A <= 8.
The number of expected application clients per processor should be added to eachMSGMNI
value.
出力レポートでは、IPC 資源が従来の UNIX 名で識別されます。従来の名前と UNIX プラットフォーム固有の名前のマッピングを確認するには、BEA Tuxedo 8.0 プラットフォーム・データ・シートで該当するプラットフォームのデータ・シートを参照してください。従来の名前と Windows 2000 プラットフォーム固有の名前のマッピングを確認するには、表「Windows システムと UNIX システム間の IPC 資源名のマッピング」を参照してください。
このサンプル出力レポートは、simpapp
の実行にはシステムで SEMUME
、SEMMNU
、および SEMMNS
を少なくとも 17 に設定する必要があることを示しています。SEMMSL
は 5 以上、SEMMNI
と SEMMAP
は A の値が 3 であれば 4 以上に設定する必要があります。MSGMNI
は 13 以上、MSGMAP
は 26 以上でなければなりません。SHMMAX
と SHMSEG
の積は 75 KB 以上になることが必要です。
IPC 値はアプリケーションによって異なるので、ここで示す数値は小さなコンフィギュレーションでの例にすぎません。IPC 資源を使用する別のクライアントまたはサーバ・アプリケーションが BEA Tuxedo アプリケーションと同じシステムで実行している場合は、両方のアプリケーションの要件を満たす必要があります。アプリケーションに参加するすべてのマシンが十分な IPC 資源を使用できなければなりません。
IPC 資源が不十分な場合は、該当する IPC パラメータの値を大きくします。Windows 2000 システムの現在の IPC 値を変更する手順については、「システムのパフォーマンスを最大化するための IPC 資源のコンフィギュレーション」を参照してください。UNIX システムの現在の IPC 値を変更する手順については、「BEA Tuxedo 8.0 プラットフォーム・データ・シート」を参照してください。
汎用デバイス・リスト (UDL: Universal Device List) とトランザクション・ログの作成
グローバル・トランザクションに参加するアプリケーション内の各マシンで、汎用デバイス・リスト (UDL) を作成し、グローバル・トランザクション・ログ (TLOG
) の UDL エントリを定義します。TLOG
は、トランザクションが終了するまで、トランザクションに関する情報が保持されているログです。
TLOG の定義
UDL を作成し、TLOG
の UDL エントリを定義する前に、グローバル・トランザクションに参加するアプリケーション内の各マシンで、UBBCONFIG
ファイルの MACHINES
セクションの以下のパラメータを設定する必要があります。
TLOG
が 100 ブロックを超えることはほとんどありません。また、ディスク・パーティションは TLOG よりはるかに大きいので、同じデバイス上に TUXCONFIG
ファイルと TLOG
の両方を格納します。その場合、デバイスのパス名を TUXCONFIG
と FSCONFIG
環境変数に設定します。FSCONFIG
には、アプリケーションのデータベースの絶対パス名を指定します。
UDL と TLOG の UDL エントリの作成
TLOGDEVICE
の UDL エントリは、TLOG
が必要な各マシンで手動で作成する必要があります。エントリを作成するのは TUXCONFIG
をロードする前でも後でもかまいませんが、アプリケーションを起動する前でなければなりません。
デバイス・リストの作成コマンドの crdl
にアクセスするには、アプリケーションを起動していない状態で tmadmin -c
を呼び出します。-c
オプションを指定すると、コンフィギュレーション・モードで tmadmin
が呼び出されます。
グローバル・トランザクションに参加するアプリケーション内の各マシンで、UDL と TLOG の UDL エントリを作成するには、次の手順に従います。
MASTER
マシンにログインします。
tmadmin -c
crdl -zconfig -b blocks
-z
config
には、UDL の格納先デバイス (TLOG
の常駐先デバイス) の絶対パス名を指定します。-b
blocks
には、デバイスに割り当てるブロック数を指定します。config
の値は、UBBCONFIG
ファイルにある MACHINES
セクションの TLOGDEVICE
パラメータの値と一致していなければなりません。ブロック数は、TLOGSIZE
の値より大きくなければなりません。-z
を指定しないと、config
の値は、FSCONFIG
環境変数の値にデフォルト設定されます。
MASTER
マシンにアプリケーション管理者としてログインして、手
順 2 を繰り返します。
TLOGDEVICE
が 2 つのマシン間でミラーリングされる場合は、片方のマシンに対して手順 3 を実行する必要はありません。TLOG
を障害から回復できるようにするには、TLOG をミラーリング可能なデバイス上に配置する必要があります。
simpapp を実行してインストールを確認する
BEA Tuxedo ソフトウェアが正しくインストールされているかどうかを確認する方法の 1 つは、インストール時に提供される 1 つまたは複数のサンプル・アプリケーションを実行することです。サンプル・アプリケーションでは、ATMI および CORBA クライアントと、ATMI および CORBA C++ サーバの機能が具体的に示されます。
以下の節では、インストールした BEA Tuxedo の ATMI および CORBA C++ 関連の部分を確認する手順について説明します。
simpapp
アプリケーションは非分散アプリケーションです。つまり、1 台のマシン上で動作します。BEA Tuxedo ソフトウェアをインストールした数分後に起動して動作できるように設計されています。
simpapp
アプリケーションは、文字列を小文字から大文字に変換する TOUPPER
という 1 つのサービスを提供します。クライアントは、大文字に変換する小文字の文字列だけを引数にして呼び出されます。サーバは変換後の文字列をクライアントに返し、クライアントはその文字列を出力します。
次の例を参照してください。
simpcl "hello world"
この呼び出しによって次のように出力されます。
Returned string is: HELLO WORLD
simpapp
には、ATMI バージョンと CORBA バージョンがあります。ATMI バージョンは、ATMI サーバ、ATMI クライアント、および UBBCONFIG
ファイルで構成されています。CORBA バージョンは、CORBA C++ サーバ、CORBA C++ クライアント、および CORBA Java クライアントで構成されています。CORBA Java クライアントをビルトして実行するには、JDK 1.3 をシステムにインストールしておく必要があります。
simpapp を実行して BEA Tuxedo ATMI ソフトウェアのインストールを確認する
BEA Tuxedo ATMI ソフトウェアが正しくインストールされているかどうかを確認するには、ATMI バージョンの simpapp
アプリケーションを実行します。このアプリケーションは、Windows システムではディレクトリ%TUXDIR%
\samples
\atmi
\simpapp
にあり、UNIX システムではディレクトリ $TUXDIR/samples/atmi/simpapp
にあります。次の 2 つの節で説明する手順は、simpapp
ディレクトリの README
ファイルと、『サンプルを使用した BEA Tuxedo アプリケーションの開発方法』の「simpapp (簡単な C 言語アプリケーション) のチュートリアル」にも記載されています。
Windows システム上で simpapp を実行して BEA Tuxedo ATMI ソフトウェアのインストールを確認する
Windows システム上で ATMI バージョンの simpapp
をコンフィギュレーションして実行するには、次の手順に従います。
Administrator
ユーザ名でターゲット・マシンにログインし、コマンド行
シェルを開きます。
cd C:
\home
\me
mkdir atmi
cd atmi
APPDIR
と TUXCONFIG
を次の
ように設定します。
set APPDIR=
C:
\home
\me
\atmi
set TUXCONFIG=%APPDIR%\tuxconfig
注記 WEBJAVADIR
環境変数を設定する必要はありません。
simpapp
用のファイルを作業ディレクトリにコピーします。コンフィギュ
レーション・ファイルと ubbsimple
のいずれかを編集する必要があります。
作業ディレクトリ内のすべてのファイルに対するパーミッションを確認し、
必要に応じて、パーミッションをフル・アクセスに変更します。次に例を示
します。
copy
%TUXDIR
%\samples\atmi\simpapp\*.*
*.*
attrib -R /S *.*
simpapp
クライアントおよびサーバ・プログラム
をコンパイルします。
buildclient -o simpcl -f simpcl.c
buildserver -o simpserv -f simpserv.c -s TOUPPER
ubbsimple
で、山かっこで囲
まれた文字列を BEA Tuxedo システムのインストール条件に合わせた値に置
き換えます。ubbsimple
内のコメントには、ファイルのカスタマイズ方法が
記載されています。ubbsimple
ファイルの以下のパラメータを設定します。
IPCKEY
を有効な IPC キーに設定します。この値は 32,768 より大きく 262,143 未満でなければなりません。APPDIR
を「C:
\home
\me
\atmi
」に設定します。TUXCONFIG
を $APPDIR/tuxconfig
に対応するリテラル・パス名 (この例では、「C:
\home
\me
\atmi
\tuxconfig
」) に設定します。TUXDIR
を、BEA Tuxedo ソフトウェアをインストールしたマシンの製品ディレクトリの絶対パス名 (「C:
\bea
\tuxedo8.0
」など) に設定します。machine-name
をシステム名に設定します。システム名を調べるには、システム管理者に問合わせてください。注記 ubbsimple
ファイル内の APPDIR
、TUXCONFIG
、および TUXDIR
パラメータの設定は、APPDIR
、TUXCONFIG
、および TUXDIR
環境変数の設定に一致していなければなりません。
tuxconfig
というファイルを生成する tmloadcf(1)
を呼び出して、バイナ
リ形式の編集済みコンフィギュレーション・ファイルを作成します。この
ファイルは、TUXCONFIG
環境変数によって参照され、実行時にアプリケー
ション・コンフィギュレーションの説明を BEA Tuxedo システムに提供しま
す。
tmloadcf -y ubbsimple
simpapp
を起動します。
tmboot -y
起動が成功すると、次のような画面が表示されます。手順 10 に進みます。
リスト 6-4 tmboot -y の出力結果
Booting all admin and server processes in C:\home\me\atmi\
tuxconfig
INFO: BEA TUXEDO(r) System Release 8.0
INFO: Serial #: 000102-9125503751, Maxusers 25
Booting admin processes ...
exec BBL -A:
process id=24180 ... Started.
Booting server processes ...
exec simpserv -A :
process id=24181 ... Started.
2 processes started.
%APPDIR%,
C:
\home
\me
\atmi
) にある ULOG.
mmddyy
というログを調べます。文字列
mmddyy
は、ファイル名の末尾となる日付 (現在の月、日、および年を表す数
字) のプレースホルダです。ログの最後に、
can't create enough semaphores for BB
このようなメッセージがある場合は、オペレーティング・システムでコンフィギュレーションされているプロセス間通信 (IPC) 資源が simpapp
の実行に適していないと考えられます。
これが正しいかどうかを確認するには、BEA Tuxedo システム・コマンドの tmloadcf(1)
を呼び出し、コンフィギュレーション・ファイルの名前を指定します。次の例を参照してください。
tmloadcf -c %
APPDIR%
\ubbsimple
オペレーティング・システムでコンフィギュレーションされている現在の IPC パラメータ値が、tmloadcf
の出力結果で示された最低限の値 (Variable または Fixed) よりも小さい場合は、そのパラメータの値を大きくする必要があります。プラットフォームの現在の IPC 値の決定方法と変更方法については、「システムのパフォーマンスを最大化するための IPC 資源のコンフィギュレーション」を参照してください。
simpcl "hello world"
次のように表示されます。
Returned string is: HELLO WORLD
simpapp
をシャットダウンします。
tmshutdown -y
UNIX システム上で simpapp を実行して BEA Tuxedo ATMI ソフトウェアのインストールを確認する
UNIX システム上で ATMI バージョンの simpapp
をコンフィギュレーションして実行するには、次の手順に従います。
cd /home/me
mkdir atmi
cd atmi
APPDIR
と
TUXCONFIG
を次のように設定します。
APPDIR=/home/me/atmi
TUXCONFIG=$APPDIR/tuxconfig
export APPDIR TUXCONFIG
注記 WEBJAVADIR
環境変数を設定する必要はありません。
simpapp
用のファイルを作業ディレクトリにコピーします。コンフィギュ
レーション・ファイルと ubbsimple
のいずれかを編集する必要があります。
クライアントおよびサーバ用のファイル (simpcl
と simpserv
) が実行可能で
あることと、コンフィギュレーション・ファイル (ubbsimple
) が書き込み可
能であることを確認します。次に例を示します。
cp
$TUXDIR
/samples/atmi/simpapp/* .
chmod 755 simpserv simpcl
chmod 644 ubbsimple
simpapp
クライアントおよびサーバ・プログラム
をコンパイルします。
buildclient -o simpcl -f simpcl.c
buildserver -o simpserv -f simpserv.c -s TOUPPER
ubbsimple
で、山かっこで囲
まれた文字列を BEA Tuxedo システムのインストール条件に合わせた値に置
き換えます。ubbsimple
内のコメントには、ファイルのカスタマイズ方法が
記載されています。ubbsimple
ファイルの以下のパラメータを設定します。
IPCKEY
を有効な IPC キーに設定します。この値は 32,768 より大きく 262,143 未満でなければなりません。APPDIR
を「/home/me/atmi
」に設定します。TUXCONFIG
を $APPDIR/tuxconfig
に対応するリテラル・パス名 (この例では、「/home/me/atmi/tuxconfig」
) に設定します。TUXDIR
を、BEA Tuxedo ソフトウェアをインストールしたマシンの製品ディレクトリの絶対パス名 (「/home/bea/tuxedo8.0」
など) に設定します。machine-name
をシステム名に設定します。UNIX マシン上でシステム名を調べるには、次のコマンドを入力します。 uname -n
注記 ubbsimple
ファイル内の APPDIR
、TUXCONFIG
、および TUXDIR
パラメータの設定は、APPDIR
、TUXCONFIG
、および TUXDIR
環境変数の設定に一致していなければなりません。
tuxconfig
というファイルを生成する tmloadcf(1)
を呼び出して、バイナ
リ形式の編集済みコンフィギュレーション・ファイルを作成します。この
ファイルは、TUXCONFIG
環境変数によって参照され、実行時にアプリケー
ション・コンフィギュレーションの説明を BEA Tuxedo システムに提供しま
す。
tmloadcf -y ubbsimple
simpapp
を起動します。
tmboot -y
起動が成功すると、次のような画面が表示されます。手順 10 に進みます。
リスト 6-5 tmboot -y の出力結果
Booting all admin and server processes in /home/me/atmi/tuxconfig
INFO: BEA TUXEDO(r) System Release 8.0
INFO: Serial #: 000102-9125503751, Maxusers 25
Booting admin processes ...
exec BBL -A:
process id=24180 ... Started.
Booting server processes ...
exec simpserv -A :
process id=24181 ... Started.
2 processes started.
$APPDIR
,
/home/me/atmi
) にある ULOG.
mmddyy
というログを調べます。文字列
mmddyy
は、ファイル名の末尾となる日付 (現在の月、日、および年を表す数
字) のプレースホルダです。ログの最後に、
can't create enough semaphores for BB
このようなメッセージがある場合は、オペレーティング・システムでコンフィギュレーションされているプロセス間通信 (IPC) 資源が simpapp
の実行に適していないと考えられます。
これが正しいかどうかを確認するには、BEA Tuxedo システム・コマンドの tmloadcf(1)
を呼び出し、コンフィギュレーション・ファイルの名前を指定します。次の例を参照してください。
tmloadcf -c $
APPDIR
/ubbsimple
オペレーティング・システムでコンフィギュレーションされている現在の IPC パラメータ値が、tmloadcf
の出力結果で示された最低限の値 (Variable または Fixed) よりも小さい場合は、そのパラメータの値を大きくする必要があります。プラットフォームの現在の IPC 値の決定方法と変更方法については、「BEA Tuxedo 8.0 プラットフォーム・データ・シート」を参照してください。
simpcl "hello world"
次のように表示されます。
Returned string is: HELLO WORLD
simpapp
をシャットダウンします。
tmshutdown -y
simpapp を実行して BEA Tuxedo CORBA C++ ソフトウェアのインストールを確認する
BEA Tuxedo CORBA C++ ソフトウェアが正しくインストールされているかどうかを確認するには、CORBA バージョンの simpapp
アプリケーションを実行します。このアプリケーションは、Windows システムではディレクトリ%TUXDIR%
\samples
\corba
\simpapp
にあり、UNIX システムではディレクトリ $TUXDIR/samples/corba/simpapp
にあります。次の 2 つの節で説明する手順は、simpapp
ディレクトリの Readme.txt
ファイルと、『サンプルを使用した BEA Tuxedo アプリケーションの開発方法』の「simpapp (簡単な C 言語アプリケーション) のチュートリアル」にも記載されています。
Windows システム上で simpapp を実行して BEA Tuxedo CORBA C++ ソフトウェアのインストールを確認する
Windows システム上で CORBA バージョンの simpapp
をコンフィギュレーションして実行するには、次の手順に従います。
Administrator
ユーザ名でターゲット・マシンにログインし、コマンド行
シェルを開きます。
cd C:
\home
\me
mkdir corba
cd corba
TUXDIR
環境変数で設定されていることを確認します。たとえばソフトウェアを
C:
\bea
\tuxedo8.0
ディレクトリにインストールした場合は、TUXCONFIG
を
次のように設定します。
set TUXDIR=
C:
\bea
\tuxedo8.0
simpapp
ファイルを作業ディレクトリにコピーし、すべてのファイルに対す
るパーミッションをフル・アクセスに変更します。次に例を示します。
copy
%TUXDIR
%\samples\corba\simpapp\*.*
*.*
attrib -R /S *.*
nmake
がパスに含まれていることを確認します。
simpapp
を自動的に実行するには、runme
を入力します。simpapp
アプリ
ケーションが起動し、次のメッセージが表示されます。
Testing simpapp
cleaned up
prepared
built
loaded ubb
booted
ran
shutdown
saved results
PASSED
simpapp
プロセスの開始と停止を確認するには、
次の手順に従います。
results
\setenv
と入力します。
tmboot -y
と入力します。アプリケーションがいくつかのプロセスを開
始します。
simple_client
と入力します。プロンプト String?
が表示されます。
tmshutdown -y
と入力します。アプリケーションがプロセスをシャット
ダウンします。
results
\setenv
nmake -f makefile.nt clean
UNIX システム上で simpapp を実行して BEA Tuxedo CORBA C++ ソフトウェアのインストールを確認する
UNIX システム上で CORBA バージョンの simpapp
をコンフィギュレーションして実行するには、次の手順に従います。
cd /home/me
mkdir corba
cd corba
TUXDIR
環境変数で設定されていることを確認します。たとえばソフトウェアを
/home/bea/tuxedo8.0
ディレクトリにインストールした場合は、
TUXCONFIG
を次のように設定してエクスポートします。
TUXDIR=/home/bea/tuxedo8.0
export TUXDIR
simpapp
ファイルを作業ディレクトリにコピーし、すべてのファイルに対す
るパーミッションをフル・アクセスに変更します。次に例を示します。
cp
$TUXDIR
/samples/corba/simpapp/*
.
chmod 777 *
make
がパスに含まれていることを確認します。
simpapp
を自動的に実行するには、. ./runme.ksh
と入力します。simpapp
アプリケーションが起動し、次のメッセージが表示されます。
Testing simpapp
cleaned up
prepared
built
loaded ubb
booted
ran
shutdown
saved results
PASSED
simpapp
を手動で実行してプロセスの開始と停止を確認するには、次の手順
に従います。
ksh
と入力します。
. ./results/setenv.ksh
と入力します。
tmboot -y
と入力します。アプリケーションがいくつかのプロセスを開
始します。
simple_client
と入力します。プロンプト String?
が表示されます。
tmshutdown -y
と入力します。アプリケーションがプロセスをシャット
ダウンします。
. ./results/setenv.ksh
make -f makefile.mk clean
XA リソース・マネージャを使用する BEA Tuxedo アプリケーションの buildtms および buildXAJS の実行
分散トランザクションおよび XA 準拠のリソース・マネージャを使用する BEA Tuxedo アプリケーションの場合、buildtms
コマンドを使用して、トランザクション・マネージャ・サーバ・ロード・モジュールを構築する必要があります。この作業は、Windows 2000 および UNIX システムで必要です。モジュールを作成したら、Windows 2000 システムでは %TUXDIR%
\bin
に、UNIX システムでは $TUXDIR/bin
に格納します。
CORBA C++ University サンプル・アプリケーションを実行すると、各サンプルの makefile によって、tms_ora.exe
という TMS ロード・モジュールが作成されます。したがって、buildtms
を別個の操作として実行する必要があるのは、これらのサンプル・アプリケーションを実行しない場合だけです。
BEA Tuxedo アプリケーションに関する buildtms
コマンドの詳細については、BEA Tuxedo オンライン・マニュアルの『BEA Tuxedo コマンド・リファレンス』のbuildtms(1)
リファレンス・ページを参照してください。
BEA Tuxedo のアンインストール
BEA Tuxedo をアンインストールすると、インストールされたすべてのコンポーネントが削除されます。インストール後に作成されたコンフィギュレーション・ファイルやアプリケーション・ファイルは削除されません。
BEA Tuxedo をアンインストールするには、次の表の該当するプラットフォームの手順を実行します。
BEA Tuxedo の再インストール
BEA Tuxedo 8.0 が既にインストールされているシステム上で BEA インストール・プログラムを起動すると、 BEA インストール・プログラムは既存のインストール内容を検出し、次の表に示すプロンプトを表示します。
|
Copyright © 2001, BEA Systems, Inc. All rights reserved.
|
