Strutture di storage fisico

Le strutture di database fisici di un database Oracle sono visualizzabili a livello di sistema operativo.

Introduzione alle strutture di stoccaggio fisico

Una caratteristica di un RDBMS è l'indipendenza delle strutture di dati logiche come tabelle, viste e indici dalle strutture di archiviazione fisica come i file.

Poiché le strutture fisiche e logiche sono separate, è possibile gestire la memorizzazione fisica dei dati senza influire sull'accesso alle strutture logiche. Ad esempio, la ridenominazione di un file di database non comporta la ridenominazione delle tabelle memorizzate.

Un database Oracle è un set di file che memorizzano i dati Oracle nello storage persistente. A partire da Oracle Database 21c, un container database (CDB) multi-tenant è l'unica architettura supportata. Un CDB contiene uno o più PDB.

In questa sezione vengono descritti i file di database generati quando si emette un'istruzione CREATE DATABASE per creare un CDB.

Un'istanza di database è un set di strutture di memoria che gestiscono i file di database in un CDB. Il grafico seguente mostra la relazione tra l'istanza e i file che gestisce.

Figura 1: Istanza di database e file di database

Descrizione dell'illustrazione cncpt223.gif

Vedere anche:

Meccanismi per la memorizzazione dei file di database

Sono disponibili diversi meccanismi per l'allocazione e la gestione della memorizzazione di questi file.

I meccanismi includono:

Un database può utilizzare una combinazione dei meccanismi di storage precedenti. Ad esempio, un database potrebbe memorizzare il file dei parametri del server in un file system tradizionale, memorizzare i file di database in PMEM Filestore e quindi archiviare i redo log file in un file system cluster.

Vedere anche:

Oracle Managed Files e file gestiti dall'utente

Oracle Managed Files è una strategia di denominazione dei file che consente di specificare le operazioni in termini di oggetti di database anziché di nomi di file. Ad esempio, è possibile creare una tablespace senza specificare i nomi dei relativi file di dati.

Oracle Managed Files elimina la necessità per gli amministratori di gestire direttamente i file del sistema operativo in un database. Oracle ASM richiede Oracle Managed Files.

Nota: questa funzione non ha effetto sulla creazione o la denominazione di file amministrativi quali i file di trace, i file di audit e i log degli avvisi.

Con i file gestiti dall'utente, è possibile gestire direttamente i file del sistema operativo nel database. Si prendono le decisioni relative alla struttura e alla denominazione dei file. Ad esempio, quando si crea una tablespace, è possibile impostare il nome e il percorso dei file di dati della tablespace.

Mediante i parametri di inizializzazione, è possibile specificare la directory del file system per un tipo specifico di file. La funzione Oracle Managed Files garantisce che il database crei un file univoco e lo elimini quando non è più necessario. Il database utilizza internamente interfacce di file system standard per creare ed eliminare i file per i file di dati e i file temporanei, i control file e i file correlati al recupero memorizzati nell'area di recupero rapido.

Oracle Managed Files non elimina le funzionalità esistenti. È possibile creare nuovi file durante l'amministrazione manuale dei vecchi file. Pertanto, un database può avere una combinazione di file gestiti da Oracle e file gestiti dall'utente.

Vedere anche:

Oracle Automatic Storage Management (Oracle ASM)

Oracle ASM è una soluzione di storage ad alte prestazioni e di facile gestione per i file di Oracle AI Database. Oracle ASM è un volume manager e fornisce un file system progettato esclusivamente per l'uso da parte del database.

Oracle ASM offre diversi vantaggi rispetto ai file system e ai manager di storage convenzionali, tra cui:

Per utilizzare Oracle ASM, allocare i dischi partizionati per Oracle AI Database con le preferenze per lo striping e il mirroring. Oracle ASM gestisce lo spazio su disco, distribuendo il carico di I/O su tutte le risorse disponibili per ottimizzare le prestazioni e rimuovere la necessità di tuning I/O manuale. Ad esempio, è possibile aumentare le dimensioni del disco per il database o spostare parti del database in nuovi dispositivi senza dover arrestare il database.

Componenti di memorizzazione di Oracle ASM

Oracle AI Database può memorizzare un file di dati come file Oracle ASM in un gruppo di dischi Oracle ASM. All'interno di un gruppo di dischi, Oracle ASM espone un'interfaccia di file system per i file di database.

La figura seguente mostra le relazioni tra i componenti di memorizzazione in un database che utilizza Oracle ASM. Nel diagramma viene illustrata la relazione tra un file Oracle ASM e un file di dati, anche se Oracle ASM può memorizzare altri tipi di file. La notazione del piede di corvo rappresenta una relazione uno-a-molti.

Figura 2: Componenti di Oracle ASM

Descrizione dell'illustrazione cncpt267.gif

La Figura 14-2 illustra i seguenti concetti di Oracle ASM:

Vedere anche: Oracle Automatic Storage Management Administrator's Guide per ulteriori informazioni su Oracle ASM

Istanze di Oracle ASM

Un'istanza di Oracle ASM è un'istanza Oracle speciale che gestisce i dischi Oracle ASM.

Sia Oracle ASM che le istanze di database richiedono l'accesso condiviso ai dischi di un gruppo di dischi Oracle ASM. Le istanze di Oracle ASM gestiscono i metadati del gruppo di dischi e forniscono informazioni sul layout dei file alle istanze di database. Le istanze di database indirizzano l'I/O ai dischi Oracle ASM senza passare attraverso un'istanza di Oracle ASM.

Un'istanza di Oracle ASM si basa sulla stessa tecnologia di un'istanza di database. Ad esempio, un'istanza Oracle ASM dispone di un'area globale di sistema (SGA) e di processi in background simili a quelli di un'istanza di database. Tuttavia, un'istanza di Oracle ASM non può eseguire il MOUNT di un database ed esegue un numero inferiore di task rispetto a un'istanza di database. La Figura 14-3 mostra una configurazione a nodo singolo con un'istanza di Oracle ASM e due istanze di database, ciascuna associata a un database a istanza singola diverso. L'istanza di Oracle ASM gestisce i metadati e fornisce l'allocazione dello spazio per i file Oracle ASM che memorizzano i dati per i due database. Un gruppo di dischi Oracle ASM dispone di quattro dischi Oracle ASM e l'altro di due dischi. Entrambe le istanze di database possono accedere ai gruppi di dischi.

Figura 3: Istanza di Oracle ASM e istanze di database

Descrizione dell'illustrazione cncpt266.gif

Vedere anche: Oracle Automatic Storage Management Administrator's Guide per ulteriori informazioni su Oracle ASM

Ripristino file memoria persistente Oracle (PMEM Filestore)

PMEM è una memoria persistente indirizzabile in byte. Oracle Persistent Memory Filestore (PMEM Filestore) può memorizzare i file di dati, i redo log file in linea e i control file.

Le query possono leggere byte direttamente da PMEM senza prima eseguire la migrazione dei blocchi nella buffer cache del database. Questo meccanismo ad alte prestazioni evita la ridondanza dei dati e gli I/O non necessari. Nota: un file PMEM non può memorizzare i file di trace, i file di audit o i file dei parametri del server. I tipi di file supportati per PMEM sono simili ai tipi per Oracle ASM.

Buffer cache mappata direttamente

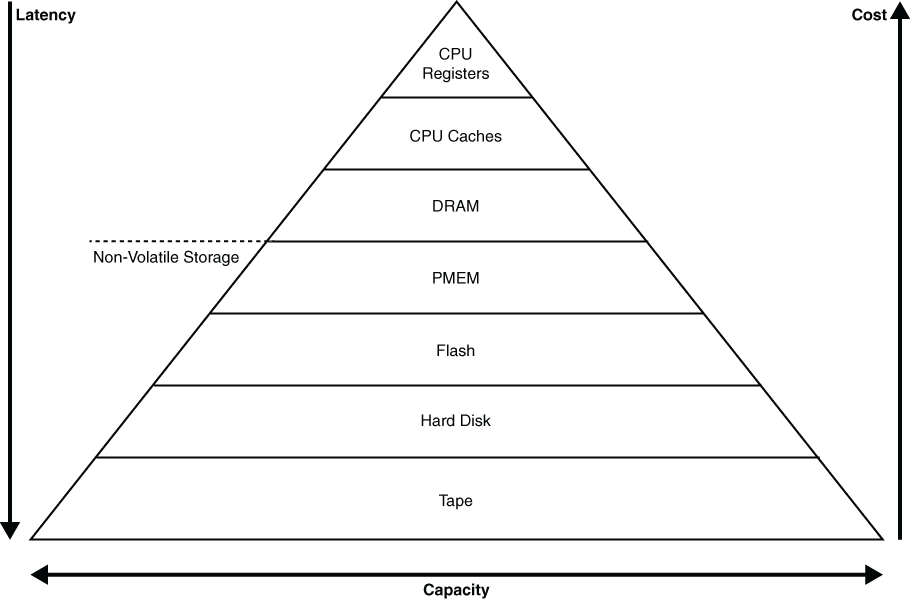

Nella tradizionale piramide di archiviazione, PMEM si trova tra DRAM, che non è persistente, e Flash, che è persistente (non volatile).

Figura 4: Piramide di stoccaggio

Descrizione dell'illustrazione pmem.png

La buffer cache del database si trova in DRAM. I processi Oracle dispongono dell'accesso diretto indirizzabile in byte ai blocchi in un fileestore PMEM, mappati alla buffer cache del database. Il meccanismo di mappatura viene richiamato automaticamente quando si inserisce un file di dati in un archivio file PMEM.

Oracle AI Database utilizza un algoritmo interno per decidere se eseguire la migrazione dei blocchi di dati dal fileestore PMEM in DRAM. I motivi tipici per la migrazione includono modifiche DML, coerenza delle letture e accesso più rapido per i blocchi di dati a caldo.

Vedere anche: "DRAM e PMEM Buffer"

Interfaccia del file system per PMEM Filestore

PMEM Filestore implementa un protocollo chiamato Filesystem in Userspace (FUSE).

FUSE consente agli utenti del sistema operativo senza privilegi, come il proprietario del software Oracle AI Database, di creare e gestire i file system e le directory e i file al loro interno. Ad esempio, è possibile utilizzare i comandi cp, rm e ls.

Un tipico file system utilizza lo storage raw come backing store, mentre PMEM Filestore ottiene lo storage da un file di sistema operativo nativo in un file system PMEM DAX. Questo file, denominato file di backup, è visibile come file nel sistema operativo. PMEM Filestore suddivide la memoria all'interno del file di supporto e la presenta come un file system locale.

Vedere anche:

Interfaccia utente per PMEM Filestore

Per creare un fileestore PMEM, utilizzare il comando CREATE PMEM FILESTORE.

Il fileestore PMEM viene attivato automaticamente dopo la sua creazione. Il fileestore PMEM viene visualizzato sotto il punto di attivazione specificato come se fosse un file system nativo.

Il parametro di inizializzazione PMEM_FILESTORE specifica un fileestore PMEM che l'istanza di database attiva automaticamente all'avvio. Il parametro è impostato su una coppia ordinata di stringhe. La prima stringa nell'elenco dei valori dei parametri è la directory in cui è attivato PMEM Filestore. La seconda stringa è il file di supporto.

V$PMEM_FILESTORE mostra i metadati relativi a un fileestore PMEM. Ad esempio, è possibile visualizzare il percorso della directory del punto di attivazione, il percorso del file per il file di supporto e la dimensione del fileestore.

Vedere anche: Oracle AI Database Administrator's Guide per informazioni su come creare e gestire un archivio PMEM

Panoramica dei file di dati

A livello di sistema operativo, Oracle AI Database memorizza i dati in strutture denominate file di dati. Ogni database Oracle, sia CDB che PDB, deve disporre di almeno un file di dati.

Uso dei file di dati

Oracle AI Database memorizza fisicamente i dati delle tablespace nei file di dati.

Ogni oggetto schema non partizionato e ogni partizione di un oggetto viene memorizzata nel proprio segmento, che appartiene a una sola tablespace. Ad esempio, i dati di una tabella non partizionata vengono memorizzati in un singolo segmento, che a sua volta viene memorizzato in una tablespace. Le tablespace e i file di dati sono strettamente correlati, ma presentano differenze importanti:

La figura seguente mostra la relazione tra tablespace, file di dati e segmenti.

Figura 5: File di dati e tablespace

Descrizione dell'illustrazione cncpt037.gif

Vedere anche:

File di dati permanenti e temporanei

Una tablespace permanente contiene oggetti schema persistenti. Gli oggetti nelle tablespace permanenti vengono memorizzati nei file di dati.

Una tablespace temporanea contiene oggetti dello schema solo per la durata di una sessione. Le tablespace temporanee gestite localmente dispongono di file temporanei (file temporanei), che sono file speciali progettati per memorizzare i dati in hash, ordinamento e altre operazioni. I file temporanei memorizzano anche i dati del set di risultati quando in memoria è presente spazio insufficiente.

I file temporanei sono simili ai file di dati permanenti, con le seguenti eccezioni:

Vedere anche:

File di dati online e offline

Ogni file di dati è online (disponibile) o offline (non disponibile).

È possibile modificare la disponibilità di singoli file di dati o file temporanei mettendoli offline o mettendoli in linea. Il database non può accedere ai file di dati non in linea finché non vengono messi in linea.

È possibile mettere i file di dati offline per molti motivi, tra cui l'esecuzione di backup offline o il danneggiamento del blocco. Il database mette automaticamente offline un file di dati se non è in grado di scriverci.

Come un file di dati, una tablespace stessa è offline o in linea. Quando si mette un file di dati fuori linea in una tablespace in linea, la tablespace stessa rimane in linea. È possibile rendere temporaneamente non disponibili tutti i file di dati di una tablespace mettendo fuori linea la tablespace stessa.

A partire da Oracle Database 12c, è possibile utilizzare l'istruzione ALTER DATABASE MOVE DATAFILE per spostare un file di dati in linea da un file fisico a un altro mentre il database è aperto e accede al file. È possibile utilizzare questa tecnica per raggiungere i seguenti obiettivi:

Vedere anche:

Struttura file di dati

Oracle AI Database crea un file di dati per una tablespace allocando la quantità di spazio su disco specificata più il sovraccarico per l'intestazione del file di dati. Il sistema operativo in cui viene eseguito Oracle AI Database è responsabile della cancellazione delle informazioni e delle autorizzazioni precedenti da un file prima di allocarlo al database.

L'intestazione del file di dati contiene metadati sul file di dati, ad esempio la dimensione e l'SCN checkpoint . Ogni intestazione contiene un numero di file assoluto, che identifica in modo univoco il file di dati nel database, e un numero di file relativo, che identifica in modo univoco un file di dati all'interno di una tablespace.

Quando Oracle AI Database crea un file di dati per la prima volta, lo spazio su disco allocato viene formattato ma non contiene dati utente. Tuttavia, il database riserva lo spazio necessario per contenere i dati per i segmenti futuri della tablespace associata. Man mano che i dati crescono in una tablespace, Oracle AI Database utilizza lo spazio libero nei file di dati per allocare le estensioni per il segmento.

La figura seguente illustra i diversi tipi di spazio in un file di dati. Le estensioni vengono utilizzate, il che significa che contengono dati di segmento, o libere, il che significa che sono disponibili per il riutilizzo. Nel tempo, gli aggiornamenti e le eliminazioni di oggetti all'interno della tablespace possono creare sezioni di spazio vuoto che singolarmente non sono sufficientemente grandi da poter essere riutilizzate per nuovi dati. Questo tipo di spazio vuoto è denominato spazio libero frammentato.

Figura 6: Spazio in un file di dati

Descrizione dell'illustrazione cncpt273.gif

Vedere anche: Oracle AI Database Administrator's Guide per informazioni su come visualizzare le informazioni sui file di dati

Panoramica dei control file

Il file di controllo del database è un piccolo file binario associato a un solo CDB.

Ogni CDB dispone di un unico control file, anche se sono consentite più copie identiche. I PDB non dispongono di control file separati.

Uso dei control file

Oracle AI Database utilizza il control file per individuare i file di database e gestire lo stato del database in generale.

Un control file contiene informazioni quali:

Il control file ha i seguenti scopi:

Oracle AI Database legge e scrive continuamente nel control file durante l'uso del database e deve essere disponibile per la scrittura ogni volta che il database è aperto. Ad esempio, il recupero di un database comporta la lettura dal control file dei nomi di tutti i file di dati contenuti nel database. Altre operazioni, come l'aggiunta di un file di dati, aggiornano le informazioni memorizzate nel control file.

Vedere anche:

File di controllo multipli

Oracle AI Database consente di aprire più control file identici contemporaneamente e di scriverli nello stesso database. Mediante il multiplexing di un control file su dischi diversi, il database può ottenere ridondanza ed evitare quindi un singolo punto di errore. Nota: Oracle consiglia di gestire più copie dei control file, ciascuna su un disco diverso.

Se un control file diventa inutilizzabile, l'istanza di database non riesce quando tenta di accedere al control file danneggiato. Se esistono altre copie correnti del control file, è possibile riattivare il database e aprirlo senza il recupero dei supporti. Se tutti i control file di un database vengono persi, tuttavia, l'istanza del database non riesce e il recupero dei supporti è necessario. Il recupero dei supporti non è semplice se è necessario utilizzare un backup precedente di un control file perché non è disponibile una copia corrente.

Vedere anche:

Struttura control file

Le informazioni sul database vengono memorizzate in diverse sezioni del control file. Ogni sezione è un insieme di record su un aspetto del database.

Ad esempio, una sezione del control file tiene traccia dei file di dati e contiene un set di record, uno per ciascun file di dati. Ogni sezione è memorizzata in più blocchi di file di controllo logico. I record possono estendersi su blocchi all'interno di una sezione.

Il control file contiene i tipi di record riportati di seguito.

È possibile eseguire una query sulle viste prestazioni dinamiche, note anche come viste V$, per visualizzare le informazioni memorizzate nel control file. Ad esempio, è possibile eseguire una query su V$DATABASE per ottenere il nome del database e il DBID. Tuttavia, solo il database può modificare le informazioni nel control file.

La lettura e la scrittura dei blocchi dei file di controllo è diversa dalla lettura e dalla scrittura dei blocchi di dati. Per il control file, Oracle AI Database legge e scrive direttamente dal disco all'area PGA (Program Global Area). Ogni processo alloca una certa quantità di memoria PGA per i blocchi dei file di controllo.

Vedere anche:

Panoramica del Redo log in linea

La struttura più importante per il recupero è il redo log in linea, costituito da due o più file preallocati che memorizzano le modifiche al database man mano che si verificano. I redo log record in linea vengono modificati nei file di dati.

Uso del redo log in rete

Il database gestisce i redo log file in linea per proteggerli dalla perdita di dati. In particolare, dopo un errore dell'istanza, i redo log file in linea consentono a Oracle AI Database di recuperare i dati sottoposti a commit non ancora scritti nei file di dati.

I processi del server scrivono ogni transazione in modo sincrono nel redo log buffer, che il processo LGWR scrive quindi nel redo log in linea. Il contenuto del redo log in linea include le transazioni non sottoposte a commit e le istruzioni di gestione di schemi e oggetti.

Man mano che il database apporta modifiche ai segmenti di undo, il database scrive anche queste modifiche nei redo log in linea. Di conseguenza, il redo log in linea contiene sempre i dati di annullamento per gli oggetti permanenti. È possibile configurare il database in modo da memorizzare tutti i dati di annullamento per gli oggetti temporanei in un segmento di annullamento temporaneo, che consente di risparmiare spazio e migliorare le prestazioni oppure di consentire al database di memorizzare i dati di annullamento sia permanenti che temporanei nel redo log in linea.

Oracle AI Database utilizza il redo log in linea solo per il recupero. Tuttavia, gli amministratori possono eseguire query sui redo log file in linea tramite un'interfaccia SQL nella utility Oracle LogMiner. I file di redo log sono una fonte utile di informazioni cronologiche sull'attività del database.

Vedere anche:

Come Oracle AI Database scrive nel redo log online

Il redo log in linea per un'istanza di database è denominato redo thread.

Nelle configurazioni a istanza singola, solo un'istanza accede a un database, quindi è presente un solo redo thread. In una configurazione di Oracle Real Application Clusters (Oracle RAC), tuttavia, più istanze accedono contemporaneamente a un database, ciascuna delle quali dispone di un proprio redo thread. Un redo thread separato per ciascuna istanza evita conflitti per un singolo set di redo log file in linea.

Un redo log in linea è costituito da due o più redo log file in linea. Oracle AI Database richiede almeno due file per garantire che un file sia sempre disponibile per la scrittura nel caso in cui l'altro file sia in fase di cancellazione o archiviazione.

Vedere anche: Oracle Real Application Clusters Administration and Deployment Guide per informazioni sui gruppi di redo log in linea in Oracle RAC

Switch di redo log in linea

Oracle AI Database utilizza un solo redo log file in linea alla volta per memorizzare i record scritti dal redo log buffer.

Il redo log file in linea in cui il processo di log writer (LGWR) sta scrivendo attivamente è chiamato redo log file in linea corrente.

Lo switch di log si verifica quando il database smette di scrivere in un redo log file in linea e inizia a scrivere in un altro. Normalmente, si verifica uno switch quando il redo log file in linea corrente è pieno e la scrittura deve continuare. Tuttavia, è possibile configurare gli switch di log in modo che si verifichino a intervalli regolari, indipendentemente dal fatto che il redo log file in linea corrente sia compilato e che forzino gli switch manualmente.

Log Writer scrive i redo log file in linea in modo circolare. Quando il log writer compila l'ultimo redo log file disponibile in linea, il processo scrive nel primo file di log, riavviando il ciclo. La Figura 14-7 illustra la scrittura circolare del redo log.

Figura 7: Riutilizzo dei file di redo log online

Descrizione dell'illustrazione admin054.gif

I numeri riportati nella Figura 14-7 mostrano la sequenza in cui LGWR scrive in ogni redo log file in linea. Il database assegna a ciascun file un nuovo numero di sequenza di log quando un log cambia e inizia a scriverci. Quando il database riutilizza un redo log file in linea, questo file riceve il successivo numero di sequenza di log disponibile.

I redo log file in linea compilati sono disponibili per il riutilizzo a seconda della modalità di archiviazione:

In alcune circostanze, è possibile che al log writer venga impedito di riutilizzare un redo log file in linea esistente. È necessario un redo log file in linea attivo per il recupero delle istanze, in cui come redo log file in linea inattivo non è necessario per il recupero delle istanze. Inoltre, un redo log file in linea potrebbe essere in fase di cancellazione.

Vedere anche:

Più copie di file di redo log in linea

Oracle AI Database può gestire automaticamente due o più copie identiche del redo log in linea in posizioni separate.

Un gruppo di redo log in linea è costituito da un redo log file in linea e dalle relative copie ridondanti. Ogni copia identica è membro del gruppo di redo log in linea. Ogni gruppo viene definito mediante un numero, ad esempio il gruppo 1, il gruppo 2 e così via.

La gestione di più membri di un gruppo di redo log in linea protegge dalla perdita del redo log. Idealmente, le posizioni dei membri dovrebbero trovarsi su dischi separati in modo che l'errore di un disco non causi la perdita dell'intero redo log in linea.

Nella Figura 14-8, A_LOG1 e B_LOG1 sono membri identici del gruppo 1, mentre A_LOG2 e B_LOG2 sono membri identici del gruppo 2. Ogni membro di un gruppo deve avere le stesse dimensioni. LGWR scrive contemporaneamente al gruppo 1 (membri A_LOG1 e B_LOG1), quindi scrive contemporaneamente al gruppo 2 (membri A_LOG2 e B_LOG2), quindi scrive al gruppo 1 e così via. LGWR non scrive mai contemporaneamente a membri di gruppi diversi.

Figura 8: Copie multiple di file di redo log online

Descrizione dell'illustrazione cncpt270.gif

Nota: Oracle consiglia di sottoporsi a multiplexing il redo log in rete. La perdita di file di log può essere catastrofica se è necessario il recupero. Quando si esegue un multiplexing del redo log in linea, il database deve aumentare il numero di I/O eseguito. A seconda del sistema, questo I/O aggiuntivo può influire sulle prestazioni complessive del database.

Vedere anche:

Redo log file archiviati

Un redo log file archiviato è una copia di un membro compilato di un gruppo di redo log in linea.

Un redo log file archiviato non viene considerato parte del database. Si tratta piuttosto di una copia offline di un redo log file in linea creato dal database e scritto in una posizione specificata dall'utente.

I redo log file archiviati sono una parte fondamentale di una strategia di backup e ripristino. È possibile utilizzare i redo log file archiviati per:

L'operazione di generazione di un redo log file archiviato è denominata archiviazione. Questa operazione è automatica o manuale. È possibile solo se il database è in modalità ARCHIVELOG.

Un redo log file archiviato include le redo entry e il numero di sequenza del log dello stesso membro del gruppo di redo log in linea. In "Più copie dei file di redo log in linea", i file A_LOG1 e B_LOG1 sono membri identici del Gruppo 1. Se il database è in modalità ARCHIVELOG e l'archiviazione automatica è abilitata, il processo dell'archivio (ARCn) archivierà uno di questi file. Se A_LOG1 è danneggiato, il processo può archiviare B_LOG1. Il redo log archiviato contiene una copia di ogni gruppo di redo log esistente a partire dal momento in cui è stata abilitata l'archiviazione.

Vedere anche:

Struttura del redo log in linea

I redo log file in linea contengono redo record.

Un redo record è costituito da un gruppo di vettori di modifica, ognuno dei quali descrive una modifica a un blocco dati. Ad esempio, un aggiornamento a uno stipendio nella tabella employees genera un redo record che descrive le modifiche apportate al blocco segmento dati per la tabella, il blocco di dati del segmento di annullamento e la tabella di transazione dei segmenti di annullamento.

I redo record contengono tutti i metadati pertinenti per la modifica, inclusi gli elementi riportati di seguito.

Vedere anche: "Panoramica dei blocchi di dati"
