编辑视图

除了逻辑 SQL 视图之外,每个视图都有各自的编辑器,您可以在该编辑器中执行编辑。

不能编辑逻辑 SQL 视图。只能设置该视图容器的格式或者删除该视图。

每个“视图”编辑器包含适用于该视图类型的独特功能,不过还可能包含在各个视图类型相同的功能。

要编辑视图,请执行以下操作:

  1. 打开包含要编辑的视图的分析。
  2. 单击“分析”编辑器:“结果”选项卡。
  3. 单击该视图的编辑视图按钮 (此外,还可以在“视图”窗格中选择视图,然后单击编辑视图工具栏按钮)。

    此时将显示以下编辑器之一:

    • “结果”选项卡:“列选择器”编辑器

    • “结果”选项卡:“创建细分”编辑器

    • “结果”选项卡:“创建目标列表”编辑器

    • “结果”选项卡:“过滤器”编辑器

    • “结果”选项卡:“漏斗图”编辑器

    • “结果”选项卡:“计量表”编辑器

    • “结果”选项卡:“图形”编辑器

    • “结果”选项卡:“热矩阵”编辑器

    • “结果”选项卡:“图例”编辑器

    • “结果”选项卡:“地图”编辑器

    • “结果”选项卡:“叙述”编辑器

    • “结果”选项卡:“性能磁贴”编辑器

    • “结果”选项卡:“数据透视表”编辑器

    • “结果”选项卡:“选择步骤”编辑器

    • “结果”选项卡:“静态文本”编辑器

    • “结果”选项卡:“表”编辑器

    • “结果”选项卡:“指示器”编辑器

    • “结果”选项卡:“标题”编辑器

    • “结果”选项卡:“树状图”编辑器

    • “结果”选项卡:“格状图”编辑器

    • “结果”选项卡:“视图选择器”编辑器

  4. 使用该视图的编辑器进行相应的编辑。
  5. 单击完成
  6. 保存视图。有关信息,请参阅保存视图

注:

如果表或数据透视表视图在行维边上包含合计或小计,则显示总计 (即,合计和小计) 将包括在每页的行数计数中用于内容分页。在 11g 以前的发行版中,如果将每页的行数计数设置为 10 (举例而言),则在显示总计显示在视图结果中的情况下,表或数据透视表会显示 10 条以上的记录。有关其他信息,请参阅“表属性”对话框:“样式”选项卡。

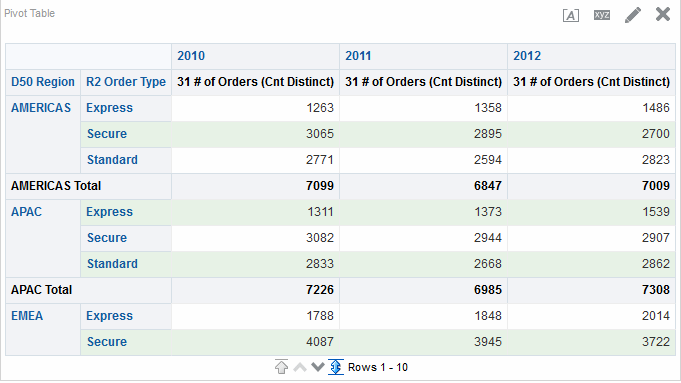

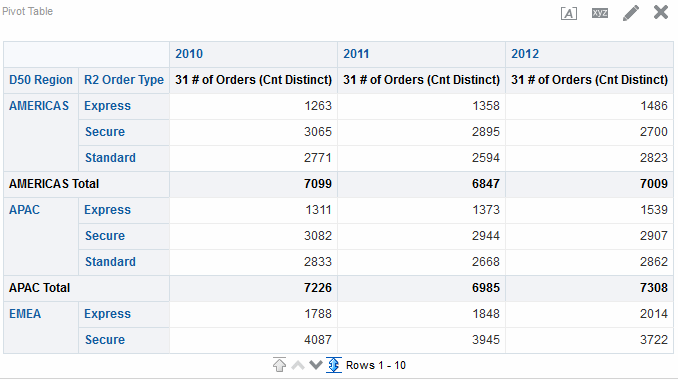

在该插图中,“D50 Region”行维边上包括小计,并且内容分页设置为每页 10 行。请注意,小计包括在行计数中。

编辑表和数据透视表视图

在分析和显示数据时常用的两个视图是表和数据透视表。

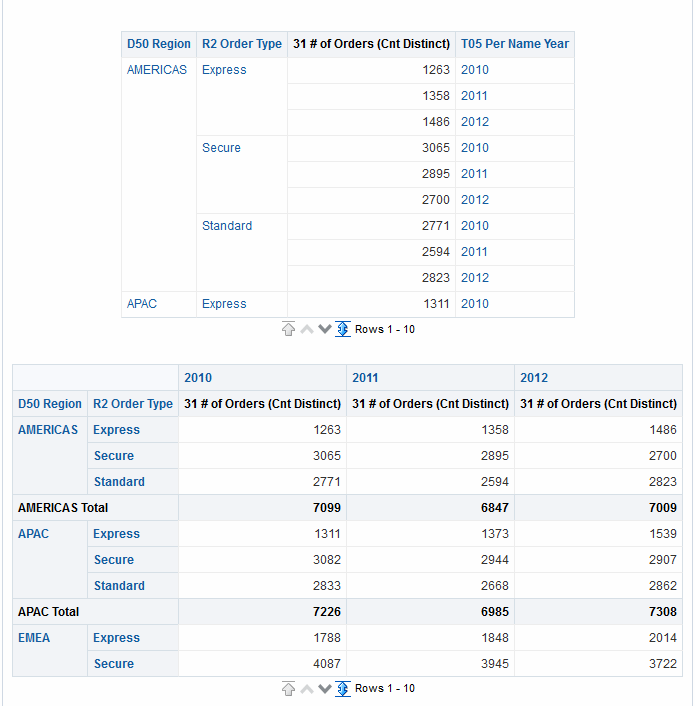

此插图显示了仪表盘页上的表和数据透视表的示例。

这些视图共享相同类型的编辑器以及许多相同的功能,例如拖放、排序、钻探和条件格式设置。下面的列表提供了这两种类型之间的一些差异:

  • 默认视图 - 在创建分析和显示结果时,默认视图取决于分析中的数据:

    • - 如果分析只包含属性列、度量列或者包含这两者的组合,则默认视图是表。

    • 数据透视表 - 如果分析包含至少一个分层列,则默认视图是数据透视表。

  • 放置目标 - 放置目标用于修改列布局,它在两个视图之间稍有不同。两个视图都具有“<视图类型> 提示”、“区域”和“已排除”放置目标。此插图显示在“<视图类型> 提示”目标或页维边放置多个列时,每个列在单独的下拉列表中显示列值。

    • - 表在相同的放置目标中具有列和度量,但它们没有行。

    • 数据透视表 - 数据透视表可以具有行、列以及度量作为单独的放置目标。

  • 拖放度量列 - 在表上和数据透视表上拖放度量列时,它们的行为稍有不同。

    • - 在表中,可以在中间位置拖放度量列,它们的工作方式与列一样。

    • 数据透视表 - 在数据透视表中,可以在中间位置拖放度量列,而它们的标签可以放在许多位置。

  • 列名和标题 - 可以在表和数据透视表中禁止显示列标题。但是,对于列名,以下差异适用:

    • - 在表中,始终会看到列名。

    • 数据透视表 - 在数据透视表中,可以禁止显示列名。

  • 属性 - 两个视图的属性稍有不同,主要是在分页控制和绿色栏格式等方面。

可以使用表和数据透视表的编辑器来定制视图的外观和功能。这些编辑器共享许多相同的功能。

要编辑表或数据透视表,请执行以下操作:

  1. 显示“结果”选项卡:“表”编辑器或“结果”选项卡:“数据透视表”编辑器。有关信息,请参阅编辑视图
  2. 要设置表或数据透视表的属性,请单击工具栏上的表视图属性数据透视表视图属性按钮。此时将显示表属性对话框或数据透视表属性对话框,在其中可以:
    • 指定用于浏览数据的方法 - 滚动或分页控制。

    • 指定表和数据透视表的格式首选项。

    • 指定主从链接。

    • 指定空值显示。

    • 设置用户以修改表列中的值,这称为“回写”。

  3. 使用编辑器工具栏上的按钮可以执行如下功能:
  4. 要影响视图的内容,请使用以下窗格:
  5. 要为视图中的列指定排序顺序,请参阅对视图中的数据排序
  6. 要在视图数据中钻探,请参阅在视图中钻探
  7. 右键单击以执行基本视图交互。
  8. 启用表的回写功能,这样在您的用户名具有相应权限的情况下,用户可以更新或写入后端数据库。例如,用户可以在销售仪表盘中输入本季度的销售额目标。有关回写功能的信息,请参阅修改值和执行回写

将格式应用于表和数据透视表

您可以设置表和数据透视表的格式以便于阅读。

绿色栏风格使用浅绿色显示交替的行或列。装饰格式会影响视图的总体外观,并且使您能够更改默认绿色栏颜色。此图像显示仪表盘页上使用绿色栏风格的数据透视表。

要向表或数据透视表添加绿色栏风格和装饰格式,请执行以下操作:

  1. 在编辑器的工具栏上,单击视图属性按钮,或者在结果选项卡的复合布局中,单击视图属性按钮。

    此时将显示表属性对话框或数据透视表属性对话框。

  2. 要添加绿色栏风格,请单击启用交替风格框。

    要更改风格的应用方式,请从列表中选择一种样式。

  3. 要添加装饰格式,请单击交替格式按钮。

    此时将显示编辑格式对话框。

  4. 要更改默认的绿色栏颜色,请为单元格式选择新的背景颜色。执行任何其他合适的更改,然后单击确定
  5. 属性对话框中,执行任何其他合适的更改,然后单击确定

    有关装饰格式的详细信息,请参阅什么是装饰格式?

编辑图形视图

可以使用各种类型的图形来分析和显示数据。

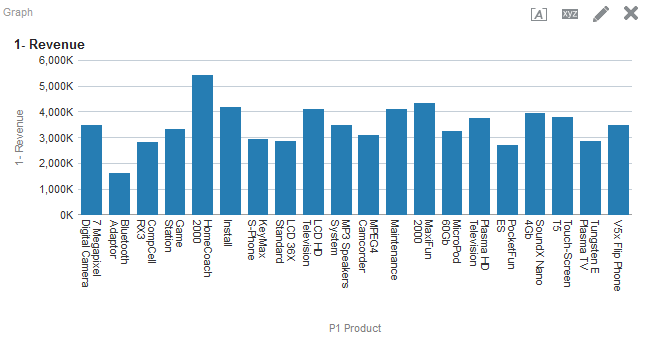

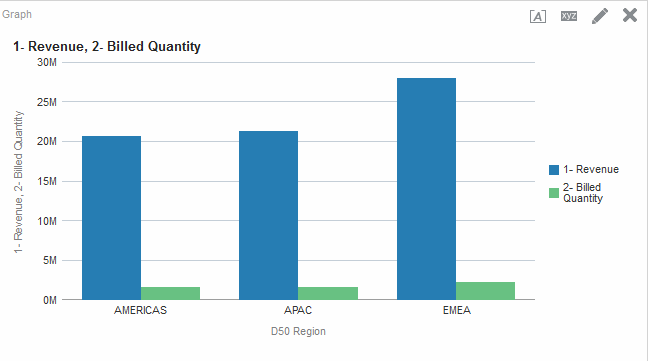

该插图显示仪表盘页上的条形图示例。

要编辑图形视图,请执行以下操作:

  1. 显示“结果”选项卡:“图形”编辑器。有关信息,请参阅编辑视图
  2. 要设置图形的属性,请单击工具栏上的编辑图形属性按钮。此时将显示图形属性对话框,在其中可以设置以下属性:
    • 与图形画布相关的属性,例如高度、宽度和图例位置

    • 控制图形外观的属性,例如样式

    • 用于轴限制和刻度线的属性

    • 控制图形标题和图形标签的显示的属性

  3. 使用编辑器工具栏上的按钮可以执行诸如打印视图、导出视图等功能。
  4. 要影响视图的内容,请使用以下窗格:
    • “主题区域”窗格

    • “目录”窗格

    • “布局”窗格,如修改视图中数据的布局中所述

    • “选择步骤”窗格

    • (仅适用于漏斗图和计量表) “设置”窗格,用于设置阈值

  5. 右键单击以执行基本视图交互。
  6. 要在视图数据中钻探,请参阅在视图中钻探

设置图形的视觉外观

设置图形格式有助于用户了解显示的数据。

可以基于两个设置来设置图形的视觉外观:

基于位置的图形格式

可以根据图形元素的数值指定其位置。

使用位置格式可以根据图形元素的位置定制图形的外观,即图形元素 (例如,条形) 显示在组中的数字顺序。组由“分组方式”放置目标区域中显示的属性列确定。(有关放置目标区域的信息,请参阅了解放置目标)

例如,假设您有一个其标准包括“D50 Region”、“1 - Revenue”和“2 - Billed Quantity”列的条形图。在“度量”放置目标区域中先后显示“1 - Revenue”和“2 - Billed Quantity”。“D50 Region”显示在“分组方式”放置目标中。在此图形中,对于每个区域分组,“1 - Revenue”位于位置 1,而“2 - Billed Quantity”位于位置 2,如插图中所示。

可以根据位置的颜色、线宽和线条符号来设置图形的视觉外观。

注:

瀑布图不支持位置格式设置。

基于列的图形格式

使用条件格式可以根据应用于列的条件来定制图形的外观。

格式设置将应用于满足条件的列值。

可以指定一种颜色,以便根据满足为该列指定的条件的特定列值或某个范围的列值来显示图形数据。

例如:

  • 根据特定列值有条件地更改图形颜色。

    用户希望创建一个条形图来比较两种饮料 (柠檬水和可乐) 之间的销售额。在创建条形图时,用户指定了两个条件,一个条件是代表柠檬水销售额的条形显示为黄色,另一个条件是代表可乐销售额的条形显示为蓝色。

  • 根据某个范围的列值有条件地更改图形颜色。

    销售经理希望创建一个条形图来比较两个销售品牌之间所有销售代表的销售额。在创建条形图时,销售经理指定了两个条件,一个条件是代表销售额低于 250,000 美元的所有销售代表的条形显示为红色,另一个条件是代表销售额高于 250,000 美元的所有销售代表的条形显示为绿色。

指定图形条件格式的方式与其他视图所使用的方式不同。有关信息,请参阅将条件格式应用于表、数据透视表、性能磁贴、图形、热矩阵和格状图

要设置图形外观的格式,请执行以下操作:

  1. 单击图形编辑器的工具栏上的编辑图形属性,或者在“结果”选项卡中的复合布局中,单击特定视图容器上的视图属性按钮。

    此时将显示图形属性对话框。

  2. 单击图形属性对话框:“样式”选项卡。

  3. 单击样式和条件格式化按钮。

    此时将显示样式和条件格式化对话框。

  4. 单击“样式和条件格式化”对话框:“样式格式化”选项卡,根据图形元素的位置设置图形外观的格式。

    要添加定制格式设置位置,请执行以下操作:

    1. 选择要添加定制格式设置位置的图形元素 (例如,条形) 的选项卡。

    2. 单击添加新位置按钮。在“定制格式设置位置”表中将显示新的位置条目。

    3. 指定格式设置。例如,要选择将应用于位置的颜色,请单击颜色框旁边的下箭头以访问颜色选择器对话框。(请注意,格式设置选项取决于具体元素。)

  5. 单击“样式和条件格式化”对话框:“条件格式化”选项卡,根据应用于列的条件设置图形外观的格式。

    要将条件添加到列,请执行以下操作:

    1. 单击添加条件格式,然后选择要应用条件的列。

      此时将显示新建条件对话框。

    2. 选择运算符并且为此条件输入某个列值或某个范围的列值。

    3. 完成后单击确定

      条件格式化选项卡中将显示新的条件。

    4. 要选择在满足条件时将应用于列值的颜色,请单击颜色框旁边的下箭头以访问颜色选择器对话框。

  6. 单击确定

在图形中应用条件格式的规则

遵循特定准则时,应用图形中的条件格式。

在图形中构建和使用条件时,将应用以下规则:

  • 只能从图形中正在使用的列创建条件。

  • 当格式条件之间发生冲突时,冲突的条件将按照以下顺序区分优先级:

    1. 属性上的条件格式

    2. 度量上的条件格式

    3. 基于图形元素位置的样式格式

  • 在线形图、条线图、雷达图、散点图和时间序列线形图中,针对条件格式化和位置格式化指定的符号和颜色将显示在图例中,如下所示:

    • 如果只应用了条件格式:

      • 对于没有断开联接点的图形,图例标记上不显示符号。如果将颜色应用到整个序列,则将颜色应用到图例标记。

      • 对于有断开联接点的图形 (在线形图或散点图中),显示在图例中的原始符号默认情况下会更改为线形图中的线条符号以及散点图中的正方形符号。如果将颜色应用到整个序列,则将颜色应用到图例标记。

    • 如果只应用了位置格式,则符号和颜色将显示在图例标记上。

    • 如果同时应用了条件格式和位置格式,则显示已为位置格式指定的符号。如果根据条件格式化规则将颜色应用到整个序列,则符号将显示在图例标记上。颜色同时应用到符号标记和图例标记。

  • 当用户在应用条件格式的图形上钻探时,将应用以下规则:

    • 基于度量的条件格式不会传递到下一级别。(将条件格式传递到其他级别没有任何意义;例如,假设在地理层次中,从“Region”传递到“City”就没有意义。)

    • 如果基于属性的条件格式未钻探过,则将传递到下一个图形。

      例如,如果您具有条件格式“Lemonade = Blue”,并且只在年份上钻探,则“Lemonade = Blue”将保留在原来的位置。

  • 瀑布图的小计和总计不支持条件格式。

列上的条件格式的图形例外

一些图形上无法使用部分条件格式。

表中列出了根据列应用于条件格式的图形例外。

图形类型 例外

线形图 条线图 雷达图 时间序列线形图

线形图只允许使用符号格式设置。

帕累托图

格式设置只应用于条形,而不应用于帕累托图线条。

编辑格状图视图

格状图视图是一种图形视图,它显示多个图形的网格,其中每个数据单元中显示一个图形。

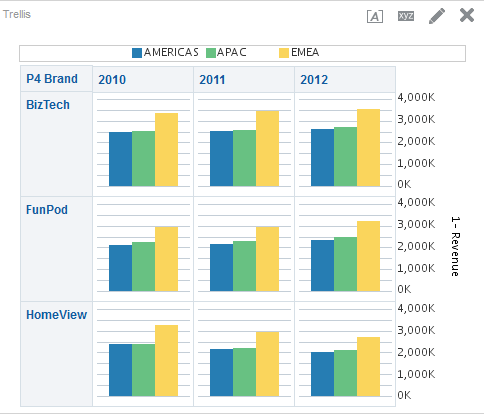

此插图显示了格状图视图示例。

格状图视图分为两种子类型:

  • 简单格状图。简单格状图显示将行集和列集复合得到的核心内部图形,呈现适合进行比较和对比的许多小复合体。此插图显示简单格状图。

  • 高级格状图。高级格状图显示小迷你图形网格,适合在数据集内监视趋势和识别模式。

要编辑格状图视图,请执行以下操作:

  1. 显示“结果”选项卡:“格状图”编辑器。有关信息,请参阅编辑视图
  2. 要设置格状图的属性,请单击工具栏上的格状图属性按钮。此时将显示格状图属性对话框,在其中可以设置以下属性:
    • 与网格画布相关的属性,例如图例位置 (仅限简单格状图视图)

    • 与格状图中所包含显示形式的图形大小相关的属性

    • 指定用于浏览数据的方法 (滚动或分页控制) 的属性

    • 用于控制格状图是否监听主从事件的属性

    • 用于控制格状图网格及其显示形式的外观的属性,例如各种样式选项及显示图例的方式

    • 用于控制每个格状图显示形式比例标记的比例类型和外观的属性 (仅限简单格状图视图)

    • 用于控制标题和标签的显示的属性 (仅限简单格状图视图)

  3. 使用编辑器工具栏上的按钮可以执行诸如打印视图、导出视图等功能。
  4. 要影响视图的内容,请使用以下窗格:
  5. 要为视图中的列指定排序顺序,请参阅对视图中的数据排序
  6. 右键单击以执行基本视图交互。

    注:

    如果您注意到格状图视图对齐有任何问题,则可以编辑配置文件以调整对齐方式。在 config/OracleBIJavahostComponent/coreapplication_objh1 目录中找到 xdo.cfg 文件,并增加 fo-chunk-size 设置值。

格状图视图使用哪些术语?

格状图视图使用特定术语来说明视图的各方面。

此表定义了格状图视图使用的术语。

术语 定义

显示形式

在 Oracle BI EE 上下文中,显示形式是显示在格状图视图的数据单元中的图形选项。在创建格状图视图时,有许多显示形式可供选择,其中包括条形图、散点图和迷你图形。

内部图形

位于格状图网格内的嵌套图形。每个内部图形都有其自己的维数,在“布局”窗格的“显示形式”区域中指定维数。

外维边

外维边是格状图视图中作为内部图形边框的部分。这些部分包括列和行标题、区域标题等等。

简单格状图

显示全部属于同一类型的内部显示形式 (例如所有散点图) 的格状图视图。内部显示形式都使用公用轴,该轴也称为同步比例。

高级格状图

可在其网格内显示多种显示形式类型 (例如迷你线形图、迷你条形图和数字) 的格状图视图。每种显示类型所显示的度量各不相同。

您可以将高级格状图视为数据透视表,但对于添加到数据透视表的每个度量,可以选择关联某一维并将该维呈现为迷你图形显示形式。

同步比例

(仅适用于简单格状图子类型) 同步比例意味着格状图内的所有显示形式都按同一比例查看,也就是说它们共享公用轴。具有公用轴使所有图形标记可以很容易地在行和列之间进行比较。

微型图

一个文本大小的图形,与其他文本大小的图形和数字一起显示在一个网格中,包含高级格状图视图的数据单元内容。在 Oracle BI EE 中,微型图始终为迷你图形。

迷你图形

一个嵌入式迷你图,与其他迷你图和数字组合在一起说明单一趋势。迷你图形也称为迷你图

迷你图不包含轴或标签;它们从其周围内容中获取上下文。每个类型的迷你图形只有一个度量,该度量是隐藏的;比例仅相对于自身。

迷你图形可以有以下图形子类型:迷你线形图、迷你条形图或迷你面积图。

格状图视图有什么独特之处?

格状图视图也称为格状图,它与数据透视表基本相同,但有一个主要的例外,即格状图的数据单元中包含图形。

独立图形类型 (例如单个条形图或单个散点图) 是独立工作的,而格状图只有在显示嵌套图形 (称为内部图形) 的网格时才有效。因此,条形图格状图视图实际上由多个条形图组成。

在业务分析领域中,一般来说,显示形式是数据的直观表示形式,它以图形、计量表、地图等形式显示数据。在“格状图”编辑器的“布局”窗格中,有一个放置目标称为“显示形式”;这是将列拖动到的位置,而这些列所对应的内部图形将构成格状图。

构成简单格状图视图的显示形式都是图形,这些图形可以是许多类型的现有独立图形,如可以使用哪些类型的图形?中所述。构成高级格状图的显示形式始终为微型图,它属于迷你线形图、迷你条形图或迷你面积图这些图形子类型。高级格状图中的微型图最好与数字 (表示同一度量) 放在一起。有关详细信息,请参阅什么是微型图?

格状图视图有哪些功能?

大体来说,格状图视图的行为与数据透视表类似,而格状图与数据透视表之间的主要区别在于数据单元的显示方式。

在格状图的行和列标签单元中,可以:

  • 右键单击以移动度量标签

  • 右键单击以对数据排序

  • 拖动以重定位行和列

在格状图的数据单元中,可以悬停鼠标指针以显示相关上下文信息。

格状图中数值数据单元的行为与数据透视表中数值数据单元的行为相同。

格状图视图的行为在以下方面与数据透视表的行为不同:

  • 图形数据单元:简单格状图中的数据单元没有右键单击功能,也没有钻探格状图数据单元的功能 (左键单击功能)。

  • 微型图数据单元:在将光标悬停在迷你图形的数据单元上时,将会向您显示上下文信息 (例如第一个值、最后一个值、最小值和最大值),而在数据透视表视图中则不会显示这些内容。

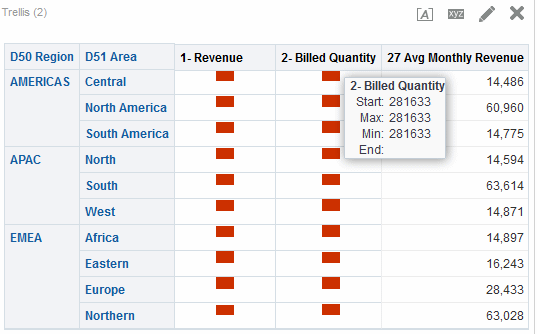

    此插图显示了高级格状图,在光标悬停在微型图数据单元上时显示了工具提示。微型图并不像常规图表那样显示轴标签,因此您无法立即清楚地了解内部图形维数是多少。使用微型图的工具提示可以了解图形内所表示的数据 (各个值示例) 以及总体维数。

什么是微型图?

微型图是一种微小的图表。

微型图显示在高级格状图子类型的格状图视图中。作为一种图形类型来说,微型图是十分独特的,因为它永远不能是不相关的独立图形。它只能在格状图视图的上下文中使用,其含义仅源于它是许多小复合体之一这个事实。

Oracle BI EE 中的迷你图形

微型图可以是若干个图形子类型 (包括迷你线形图、迷你条形图和迷你面积图) 之一。

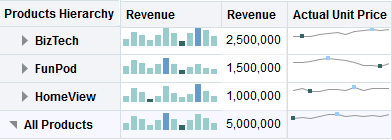

该插图显示了由迷你线形图子类型和数字组成的格状图示例。

迷你图形也称为迷你图,它们不同于 Oracle BI EE 中的线形图、条形图及其他独立图形。迷你图形是嵌入式微小图形,用于说明单一趋势。迷你图在外观上十分简单,它们不包含轴或标签,而是从其周围内容中获取上下文。每个类型的迷你图形只有一个度量,该度量是隐藏的;比例仅相对于自身。

在 Oracle BI EE 中,迷你图的视觉外观强调的是趋势,而在这些趋势中强调的是最高值和最低值。由于迷你图以浓缩方式显示趋势,因此可在单一页面上比较多种趋势 (与数值一起显示)。

请注意,插图中的高级格状图将同一度量 (1 - Revenue) 直观表示了两次,将第一个实例设置为“Number”,并将时间维 (T02 Per Name Month) 与第二个实例 (“1 - Revenue”重命名为“Revenue Trend”) 关联,而将第二个实例显示为迷你图。此高级格状图显示了一年的总计值,并在其旁边显示了总计值在该年份中的趋势。

虽然迷你图对于特定类型的分析 (例如高级趋势观察和模式识别) 有用,但必须注意的是它们无法像功能更全面的较大图形那样揭示细节。

使用迷你图形

迷你图提供了数据的精简视图。

迷你图之所以独特的主要原因在于,它们很小并且可在非常有限的空间中显示大量信息。在 Oracle BI EE 中,迷你图形也不同于独立图形,因为作为微型图,它只能在格状图视图中使用。

您可以在“图形属性”对话框中修改迷你图的大小,其方法与修改完整功能图形的方法相同。

有关创建包含迷你图的格状图视图的详细信息,请参阅格状图视图和微型图的设计注意事项

关于简单格状图与高级格状图

在创建格状图视图时,首先要做的事情是在两种子类型 (简单格状图和高级格状图) 之间进行选择。

简单格状图子类型对于展示比较结果非常有用,其中显示单一类型的内部显示形式,例如所有条形图。内部显示形式始终使用公用轴,这样可以按同一比例查看所有内部图形。(公用轴这一概念也称为同步比例。)具有公用轴使所有图形标记可以很容易地在行和列之间进行比较。

高级格状图子类型对于展示趋势非常有用,允许在其网格中显示多种显示形式类型。用于说明销售趋势的高级格状图可能显示一个网格,其中某一列 (例如“revenue”) 的单元中包含数字,而数字列旁边的另一列在其单元中显示迷你线形图,这些迷你线形图直观显示由这些数字表示的同一度量 (还是“revenue”,但在某个时段内)。在该列旁边,可能显示另一个微型图,例如迷你条形图的列直观显示其他度量 (例如单位总计)。

将向每个直观表示的度量分配不同的内部图形类型。网格的每个单元都独立调整比例。

可将高级格状图视为数据透视表,其数据单元中包含迷你图形。但对于所添加的每个度量,可以选择关联某一维并将其呈现为微型图显示形式。这使高级格状图与简单格状图有很大差别。在简单格状图中,所有度量都将以相同的显示形式与其他维一起呈现。

格状图视图和微型图的设计注意事项

格状图视图和微型图可以传达许多数据,因此在设计时需要认真规划。

下面是设计显示在格状图视图中的内容时要考虑的一些注意事项:

  • 要进行比较,请选择简单格状图子类型。

  • 要进行趋势分析,请选择高级格状图子类型。

  • 构成格状图的内部图形应当容易阅读且不太密集,因此格状图视图尤其适合显示多个系列或多个组。如果您不能使用鼠标轻松指向数据点 (以便显示工具提示),则可能是由于内部图形过于密集而无法读取。

  • 使用简单格状图子类型时,请注意以下几点:

    • 设计简单格状图就像设计数据透视表一样,但格状图可呈现的单元总数要少很多。

    • 设计简单格状图与设计数据透视表的主要区别在于:对于格状图,可以将一两个维与显示形式关联;因此,必须在外维边添加许多缩小的维。

    • 最好将格状图设计为包含少量外维边维。整个图形系列应该无需滚动便可完全可见 (以方便进行同类比较)。如果必须显示其他维数,请考虑向图形提示添加维。

    • 在确定要在列标题和行标题中显示哪些数据时,列标题应该显示一两个维 (每个维包含少量成员)。显示在列标题中的维通常为时间。可将其余维放入行标题或图形提示中。

  • 使用高级格状图子类型时,请注意以下几点:

    • 高级格状图的主要用例是以压缩形式与数值一起显示趋势图形。因此,典型高级格状图同时包含迷你图形的组合以及同一度量的数字表示形式。

    • 理想情况下,列标题中不放入维,仅在此处放入度量。

    • 与迷你图形关联的维数通常为时间。由于迷你图形中没有可见标签,因此直观表示的数据必须本质上是有序的,这一点十分重要。例如,直观表示区域的迷你图形将没有意义,因为区域 (在迷你条形图中将显示为特定的条形) 的排序不是直观的。

    • 就像设计数据透视表时一样,通常在水平轴上显示时间,在垂直轴上显示其他维。随后用肉眼从左到右观察,以了解维数随时间的变化情况。

在哪些情况下格状图可能不是要使用的最佳显示形式?

格状图视图可正确显示特定类型的数据。

分层列不适合简单格状图子类型,因为在外维边上显示分层列时,默认情况下将使用公用轴比例显示父级和子级 (例如“年份”和“季度”)。然而,由于“年份”和“季度”具有不同的量级,因此子图形中的标记可能极小,很难按父比例阅读。(不过,分层列适合高级格状图子类型,因为每个数据单元的比例各不相同。)

编辑计量表视图

可以使用各种类型的计量表视图来分析和显示数据。

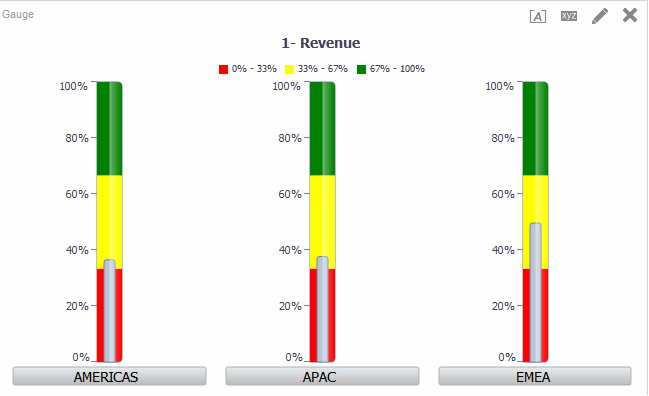

该插图显示仪表盘页上的计量表视图示例。

要编辑计量表视图,请执行以下操作:

  1. 显示“结果”选项卡:“计量表”编辑器。有关信息,请参阅编辑视图
  2. 要设置计量表视图的属性,请单击工具栏上的编辑计量表属性。此时将显示计量表属性对话框,在其中可以设置以下属性:
    • 与计量表画布相关的属性,例如图例位置

    • 控制计量表外观的属性,例如计量表的宽度和高度

    • 用于计量表限制和刻度线的属性

    • 控制计量表或计量表集中的计量表的标题、页脚和标签的显示的属性

  3. 使用编辑器工具栏上的按钮可以执行诸如打印视图、导出视图等功能。

    有关特定数据视图按钮的详细信息,请参阅“数据视图”编辑器工具栏。

  4. 要更改视图内容的外观,请使用以下窗格:
    • “主题区域”窗格

    • “目录”窗格

    • “布局”窗格,如修改视图中数据的布局中所述

    • “选择步骤”窗格

    • “设置”窗格,用于设置阈值

  5. 要在视图数据中钻探,请参阅在视图中钻探

编辑地图视图

可以创建用于向用户呈现业务数据的地图视图。

就如表、数据透视表和图形等视图一样,用户可以使用地图视图,按照多种不同格式显示地图数据并且与数据进行交互。在地图上直观表示数据时,以前可能并不明显的数据值之间的关系可以通过非常直观的方式显示。例如,地图视图可以显示某个城市地图,其中邮政编码按销售绩效进行颜色编码,同时图像标记显示每个订单提供的平均折扣。

对数据的更改将反映在地图视图中,并且用户可以执行以下任务:

  • 使用地图上的空间属性显示数据:

    • 将颜色编码的区域显示为专题地图。

    • 通过更改线宽改变线的几何形状。

    • 显示基于点的信息,例如地区中的销售位置。

    • 缩放、平移和钻探到其他地图详细信息。

  • 使用地图视图可以与其他仪表盘元素进行交互:

    • 仪表盘提示可用于呈现地图内容。

    • 与地图视图的交互可以更新其他仪表盘内容,包括与其他视图的主从交互。

  • 通过将鼠标指针悬停在地图区域上方,显示其他相关上下文信息。

  • 使用操作完成其他任务。

  • 使用“地图”编辑器 (有关其他信息,请参阅“结果”选项卡:“地图”编辑器) 可更正已损坏的地图。

注:

您作为内容设计者创建地图视图进行分析之前,管理员必须设置配置选项和管理元数据,如 Oracle Business Intelligence Enterprise Edition 系统管理员指南中的配置映射和空间信息所述。

使用自动更正

在地图视图中使用自动更正来尝试解决错误。

地图视图错误可能由于各种原因而发生。如果问题似乎与缺少层、地图或样式相关,则可以通过使用空间元数据中存在的类似项替换缺少的地图视图组件来更正地图。与管理员联系之前,您可以尝试自己更正此问题。为此,请执行以下步骤:

  1. 在复合布局中编辑地图。此时将显示视图错误消息框。
  2. 在“视图错误”消息框中单击,然后地图视图编译器将尝试自动更正此错误。如果您单击,则可以在以后使用自动更正图标来尝试修复此错误。如果编译器可以更正此错误,则将显示该地图。
  3. 有时候只能进行部分更正。如果出现这种情况,将显示部分修复对话框,其中提供了与为继续执行自动更正操作而必须删除的层有关的直观提示。单击以继续。虽然某些格式可能会被删除,但将保留原始地图的大部分格式。

注:

地图视图编译器只能修复可能出现的错误的有限子集。如果自动更正无法修复地图视图,请与管理员联系。

地图视图有哪些功能?

地图视图用于特定原因。

地图视图提供以下功能:

  • 可以在地图视图上显示多个属性列和度量列。地图视图不支持分层列。

  • 借助颜色、条形图、饼图、可变大小的气泡图、图像、线形图或提供收集功能的彩色形状以及其他格式设置选项,您可以设置地图视图格式。

  • 可以在信息窗口中进行钻探。将鼠标悬停在某个值上方时,会看到一个包含以下信息的弹出窗口:例如地理区域 (城市、省/市/自治区或国家/地区)、采用列名和列值格式的度量与格式设置度量以及年份之类的非地理数据。相应的相关数据也会在交互式窗格中突出显示。可以单击值来显示用于在信息窗口中进行钻探的可操作链接,然后单击相应的链接。

地图视图使用哪些术语?

特定术语用于说明地图视图的区域。

表中定义了地图视图使用的术语。

术语 定义

功能

一个具有空间和非空间属性 (例如城市、河流和高速公路) 的实体。功能可以使用多边形、线条或一个点来表示。

格式

定义功能的呈现属性。例如,如果功能是显示某个县的多边形,则格式可以定义该县的填充颜色,或者可以定义在该县上绘制的饼图。格式与特定的地理级别相关,例如大洲、国家/地区、区域、省/市/自治区或城市。

具有公用属性集和位置的功能和格式的任意集合。例如,显示美国各州的层可以包含按销售额进行颜色编码的各个州以及一个显示该州中各品牌销售额的饼图。除了美国各州的层之外,您可以使用某个层将一个州中的商店显示为各个点,这些点带有显示每个商店的销售额的弹出式注释。

层可以显示在背景地图或模板地图上。当您放大和缩小地图时,各个层将隐藏或显示。某些层必须为数据启用,因此可以在地图中显示这些层。其他层不与数据相关,例如显示道路的层。

地图

一个地图,它包含一个背景地图或模板地图以及许多层,这些层按照相互堆叠的方式呈现在一个窗口中。地图具有一个关联的坐标系,地图中的所有层必须共享该坐标系。地图可以是图像文件、图像文件的对象表示形式、或者指向图像文件的 URL。

地图视图有哪些组件?

地图视图具有多个信息区域。

地图视图包含以下组件:

  • 主内容 - 主内容是背景地图或模板地图,用于提供背景地图数据和缩放级别。主内容可以是可使用 MapViewer 配置的任意图像,例如,办公大楼的楼层地图和各个项的外观和展示,例如国家/地区、城市和道路。

  • 层 - 一个或多个重叠在主内容上的交互层或定制层。有关信息,请参阅什么是层?

  • 工具栏 - 提供可用于直接处理地图内容的按钮。地图视图本身具有一个工具栏。内容设计者指定是否在仪表盘页上显示地图视图的工具栏。在仪表盘页上,工具栏会直接显示在地图的上方,并且仅包含缩小放大按钮。创建新的地图视图时,默认情况下工具栏可见。可以在“地图属性”对话框:“工具”选项卡中控制工具栏的显示。

    如果不在某个缩放模式下,则操纵地图内容的默认模式是平移。要平移地图视图的内容,请单击并拖动鼠标。

    “地图”编辑器中的工具栏包含用于修改地图视图的其他选项。

  • 缩放控件 - 调整地图视图中显示的地理数据的详细程度。例如,放大国家/地区时可以显示省/市/自治区和城市详细信息。

    在“管理”页上,管理员指定各层对哪些缩放级别可见。一个层可以具有多个缩放级别,并且一个缩放级别可以与多个层关联。进行缩放时,将会更改该缩放级别的地图信息,但不会影响该级别的 Oracle BI 数据的显示。钻探将影响 Oracle BI 数据的显示。

    缩放控件还包含一个缩放滑块,它在地图视图的左上角呈现。使用缩放控件缩小到最小时,缩放级别将设置为 0,并且显示整个地图视图。

    使用“地图属性”对话框:“工具”选项卡可以确定缩放控件的可见性。默认情况下,地图最初将缩放到能够容纳最高层的完整内容的最高缩放级别。例如,如果排序最高的层只包含加利福尼亚州的数据,则地图将缩放到仍能显示完整加利福尼亚的最高缩放级别。

    • 缩放滑块 - 包含一个滑块 (带有用于大比例缩放的滑块指示器) 以及多个用于缩放到单个级别的按钮。使用加号按钮可以一次放大一个级别,使用减号按钮可以一次缩小一个级别。当滑块指示器位于滑块的底部时,表示缩放级别为零。

  • 比例工具 - 也称为距离指示器。它可用于测量地图上的距离,其中包含两个水平条形,显示在地图视图左下角的信息面板的下方以及版权声明的上方。上边的条形代表英里 (mi),下边的条形代表公里 (km)。标签显示在英里单位条形的上方和公里单位条形的下方,采用下面的格式:[距离] [计量单位]。条形的长度和距离值会随着缩放级别更改和地图的平移而发生变化。

  • 图例 - 图例是地图视图右上角的一个半透明区域,您可以显示和隐藏它。图例显示与当前缩放级别相关的信息。图例提供地图上的符号、层和格式设置的只读可视关键字,并显示以下内容:

    • 应用于地图的所有可见格式。如果关闭了某个格式,则对应的图例项也将隐藏。如果打开了某个格式,但格式已缩放到视图之外,则格式不会显示在图例中。如果在当前显示的缩放级别未定义任何格式,则图例将显示诸如“没有为当前缩放级别定义格式”这样的文本。

    • 滚动栏 (如果需要)。

    在地图上选择一种格式将导致相应的图例项突出显示。突出显示具有变化的粒度,具体取决于所选的格式 (例如,饼图没有颜色填充所具有的粒度级别)。有关其他信息,请参阅格式如何影响层?

    使用右上角的展开地图图例隐藏地图图例按钮可以控制图例的显示。

  • 缩略地图 - 包含一个显示在主地图右下角的主地图迷你视图。此缩略地图提供区域上下文,可用于更改主地图的可查看区域。

    以下项是缩略地图的一部分:

    • 标线:显示为一个小窗口,您可以用来在主地图的迷你视图中移动。迷你地图中的标线位置决定了主地图的可查看区域。移动标线时,主地图将自动更新。您还可以在缩略地图中平移,而不使用标线。

      如果无法显示标线,则缩略地图将自动隐藏。当两个连续的缩放级别之间的比例差太小而无法在缩略地图中显示迷你视图时,通常会隐藏缩略地图。

    • 显示/隐藏按钮:当显示缩略地图时显示在左上角。单击显示/隐藏按钮时,缩略地图将不可见,在主地图的右下角只能看到按钮。

  • 交互面板 - 随着视图显示在仪表盘和复合布局中。使用交互面板的顶部区域可以在“分析”编辑器中创建和编辑 BI 数据格式。如果格式具有可编辑阈值,则在“地图”编辑器中将显示一个滑块,拖动该滑块可以编辑阈值。使用交互面板可以在地理层中重新排列格式。例如,如果“省/市/自治区”层具有三种格式,则可以选择显示这些格式的顺序。

    通过将鼠标光标悬停在地图区域上方来显示工具提示时,将在交互式面板中更新并突出显示相应的详细信息。

    仪表盘用户可以控制格式的可见性 (通过打开和关闭可见性);如果内容设计者允许的话,还可以调整格式阈值。

    面板的底部区域则包括“功能层”区域,在其中可以选择非 BI 层以添加到地图中。非 BI 层是尚未与 BI 列关联的层。典型示例包括 Google Maps(tm) 平铺层和 Bing Maps(tm) 平铺层、公路、公园或自动柜员机。不能将格式应用到非 BI 层。

什么是层?

层是共享公用属性的几何对象的集合。

可以对层进行预定义或定制:

层可以具有不同的类型。多边形层代表多个区域,例如省/市/自治区 (州)。一个示例是美国地图的“新英格兰”层,其中包含康涅狄格州、缅因州、马萨诸塞州、新罕布什尔州、罗德岛和佛蒙特州。

点层代表地图上基于坐标系的特定点。例如,某个点层可能标识地图上的仓库位置。该层可以使用不同的图像来代表一组仓库中的库存类型 (电子设备、家居用品、园艺品) 以将它们相互区分。

可以创建定制点层,该点层使用经度和纬度坐标将点应用于地图。例如,假定您所在公司的总部位于纽约市。可以创建一个定制点层,在纽约市上方显示公司图标;只要显示包含纽约市的地图,就会显示该图标。定制点层始终位于其他层的上方,不受缩放级别的影响。定制点层仅由当前分析中的当前地图视图使用;不能由其他地图视图使用,即使在相同分析中也是如此。

可以选择在地图中显示或隐藏层,但不能修改预定义的层。您还可以创建应用于层的格式,例如彩色的面积图、气泡图、点图、线形图、条形图或饼图。并非所有格式对所有层类型均可用。例如,点层不能具有颜色填充格式。

创建地图视图

在管理员配置地图后,作为内容设计者,您可以创建要在地图视图中显示数据的分析。

选择要在地图视图中显示的列后,可以创建该视图。如果管理员指定了多个背景地图,则地图视图最初将使用管理员指定的第一个背景地图显示,该背景地图中包含至少一个已与选定的列关联的层。编辑地图视图时,可以选择其他背景地图。可以将层应用于背景地图,并将格式应用于层。

要为分析创建地图视图,请执行以下操作:

  1. 通过选择要在地图视图中显示的属性列和度量列,创建一个分析。通常选择与地理相关的属性列,例如“Cities”、“States”或“Regions”。

    请只选择管理员已使用“管理”页映射到相应层的那些地理列,如 Oracle Business Intelligence Enterprise Edition 系统管理员指南中的管理地图所述。

  2. 选择结果选项卡。
  3. 在工具栏上,单击新建视图按钮,然后选择地图

    如果看到消息,指出需要背景地图才能呈现地图,则表示不存在可用于填充地图的元数据。有关使用管理页配置地图的元数据的信息,请与管理员联系。

    否则,您将看到使用已在“管理”页上指定的背景图像的地图。

  4. 单击编辑视图按钮,在“结果”选项卡:“地图”编辑器中显示该视图。

    您可以看到默认的地图视图,其中度量已合理地划分到各个收集器中,并且已应用颜色编码。可以根据需要调整地图视图和层。如果未看到创建的任何默认格式,则必须创建一种格式。

  5. 使用地图属性对话框指定地图视图属性 (例如画布大小或主从链接)。
  6. 将格式应用于层,如将格式应用于层中所述。

格式如何影响层?

地图视图使用 Oracle BI EE 数据列。

每个列具有一组定义其特征的属性,例如用于格式设置和交互的属性。除了交互设置之外,任何已应用于列的格式设置都不会应用于地图。将应用源自地图包含的阈值的任何格式设置。

可以将各种类型的格式应用于地图视图。以下列表介绍了各种选项,这些选项可用于定义要应用于 BI 层的格式。不能将格式应用到非 BI 层。

  • 颜色填充 - 显示“颜色填充 ()”对话框,在该对话框中,可以使用指示某个区域满足特定条件的填充颜色来呈现区域。

    颜色填充格式适用于区域或多边形。例如,颜色填充格式可以标识某个范围的颜色,用来代表某个区域中的省/市/自治区的人口或产品在某个区域的省/市/自治区中的受欢迎程度。地图视图可以具有多个在不同缩放级别可见的颜色格式。例如,缩放级别 1-5 的层的颜色填充格式可以代表省/市/自治区人口;缩放级别 6-10 的层的颜色填充格式可以代表县收入中值。您还可以指定不同的颜色来标识某个范围的数据值。

  • 条形图 - 显示“条形图 ()”对话框,在该对话框中,可以将一系列数据呈现为区域中的条形图。图形格式可以显示与指定区域 (例如省/市/自治区或国家/地区) 相关的统计信息。例如,图形格式可以显示省/市/自治区中多个产品的销售额值。

    虽然您可以为特定层创建多个图形格式,但不建议此类创建操作,因为格式可能会在层上重叠,而显示的结果可能并不是所需要的结果。

  • 饼图 - 显示“饼图 ()”对话框,在该对话框中,可以将一系列数据呈现为区域中的饼图。

  • 形状 - 显示“可变形状 ()”对话框,在该对话框中,可以通过在区域中绘制标记或形状来呈现与某个区域相关联的度量列。您还可以为形状指定不同的颜色来标识某个范围的数据值。

  • 气泡图 - 显示“气泡图 ()”对话框,在该对话框中,可以在区域中呈现气泡图,类似于形状格式。

  • 图像 - 显示“图像 ()”对话框,在该对话框中,可以在区域中呈现图像,类似于形状格式。可以指定不同的图像来标识某个范围的数据值。可以选择管理员指定的图像。

  • 线形图 - 显示“线形图 ()”对话框,用于在地图上呈现线条。

    可以在地图上包含线条以显示公路、铁路线和航线等路线。可以指定线条的宽度,并可以使用“地图属性”对话框:“画布”选项卡上的“地图无限延伸”功能使线条连续,例如在显示从旧金山到东京的航线时。

    可以通过每个度量改变线的宽度以突出某一功能。

  • 定制点 - 显示“格式定制点 ()”对话框,在该对话框中,可以呈现层中的点格式,例如气泡图、图像或形状。定制点显示在所有缩放级别中,并且位于所有其他地图格式之上。创建定制点格式时,可以选择列来指定经度和纬度。

何时格式是可见的?

是否显示格式取决于多个因素。

格式的可见性取决于以下项:

  • 地图上的缩放级别和格式的“缩放范围”。例如,当省/市/自治区边界可见并且打开省/市/自治区的颜色填充格式时,该填充格式将可见;但当地图缩小到大洲级别时,该填充格式将不可见。

  • 数据点限制。在放大到视图并打开格式时,格式通常是可见的,但是,如果特定层中的数据点超过了最大数量时,格式可能不会显示。

定制点格式是唯一的,因为它们在地图中始终针对所有缩放级别显示。

只有在打开格式并放大到视图时,格式数据才会显示在图例中。在“地图格式”区域中选中格式名称旁边的框时,将打开格式。

地图无法同时 (在一个缩放级别中) 显示多个非点格式,但如果多个点不共享相同的经度和纬度位置,则可以同时显示多个点格式。如果在相同的地理层中指定了多个图形格式,则它们可以相互堆叠呈现。

可以在哪些位置应用格式?

只能将格式应用于特定区域。

以下格式可以应用于诸如多边形这样的地理区域:颜色填充、气泡图、饼图和条形图。

以下格式基于单个经度和纬度位置 (点):气泡图、可变形状、图像和定制点。

仅当呈现线条几何形状时才会显示线条格式。线条格式是唯一可为线条几何形状创建的格式。

定义格式时,可以指定应用于层中不同度量列的不同格式。

将格式应用于层

可以设置地图层的格式,使得数据解释更加轻松。

要相应地将格式应用于每个层,请使用以下方法之一:

  • 如果没有在“地图格式”列表中指定任何层,请单击创建新的地图格式链接。

  • 单击“地图格式”标题栏中或层名称旁边的添加新地图格式按钮。

有关详细信息,请参阅在地图视图上显示或隐藏格式

设置地图视图的初始视窗

首次在浏览器中显示地图时,视图基于初始视窗。

可以使用“地图属性”对话框:“交互”选项卡中的选项指定在浏览器中首次加载或刷新地图视图时显示的视窗 (初始地图中心和缩放级别)。这种指定可以影响用户地图的初始显示。

编辑地图视图并在仪表盘页上显示地图视图

不论您是编辑地图视图还是在仪表盘页中显示地图视图,地图视图都可以使用许多相同的功能。

某些功能只在编辑地图视图时可用,如以下列表中所述:

  • 编辑地图视图和使用层时,可以为 BI 层创建格式。可以显示一个用于添加和添加格式的对话框。您还可以为每个层指定格式的顺序。顺序影响该层中格式的可见性。在列表中靠前显示的格式会覆盖列表中靠后的格式。显示地图视图时,可以打开和关闭格式显示,但不能在地图视图中添加或删除格式。

    作为内容设计者编辑地图视图时,您可以控制层的显示,但前提是管理员已将这些层与该背景地图关联。管理员必须确保 BI 层的排序顺序高于非 BI 层。如果非 BI 层的排序顺序高于任何 BI 层,则在地图上非 BI 层将显示在较低 BI 层的上方,以阻止与 BI 层进行交互。

  • 编辑地图视图时,可以决定仪表盘页用户是否可以使用滑块修改颜色填充格式的阈值。显示地图视图时,可以修改颜色填充格式的阈值 (如果提供了这种能力)。如果关闭并重新打开地图视图,则可以看到与退出时状态相同的阈值或已缩放的线。要在退出仪表盘时保存阈值,请先保存仪表盘的定制。

  • 编辑或显示地图视图时,图例内容会显示所有有效且可见的格式。

有关显示地图时可用的功能的详细信息,请参阅关于在仪表盘页中使用地图视图

编辑叙述视图

可以使用叙述视图来随列值一起提供信息,例如上下文、说明性文本或扩展说明。

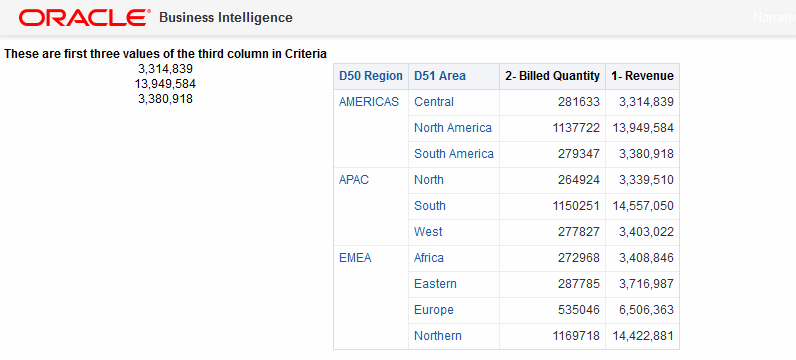

该插图的左侧显示了叙述视图示例,旁边是一个表。

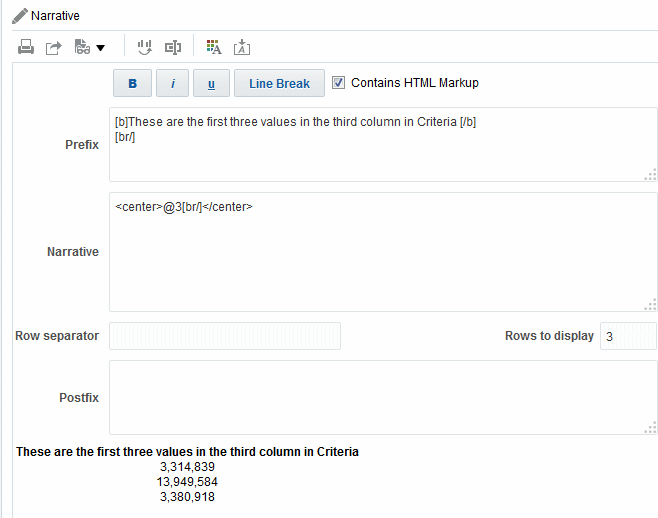

下一个插图显示用于实现上图显示的叙述视图外观的“叙述”编辑器标记。“叙述”文本框包含用于居中第二列的三个值的 HTML 标记代码。有关其他信息,请参阅编辑视图

在叙述视图中,可以包含属性列、分层列和度量列中的值。对于分层列,可以使用选择步骤随分层列一起显示层次级别。例如,创建一个步骤以根据层次选择成员并添加指定级别的成员。不能在叙述视图中执行钻探。

要编辑叙述视图,请执行以下操作:

  1. 显示“结果”选项卡:“叙述”编辑器。有关信息,请参阅编辑视图
  2. 叙述框中,指定要包含在视图中的列。为此,请使用 @ 符号,后面可以选择性地跟随一个数字。例如,包含 @3 可指示列标准顺序中的第三列。
  3. 根据需要完成其他字段。

编辑“列选择器”视图

您可以编辑列选择器视图,以确保用户在其分析中看到相关值。

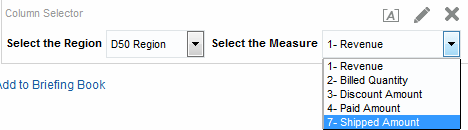

列选择器是一组包含预先选择的列的下拉列表。用户可以动态地选择列并更改显示在分析视图中的数据。此插图显示了一个列选择器视图示例。

分析中的每个列可以附加一个下拉列表,而每个下拉列表可以附加多个列。可以为属性列和度量列创建下拉列表。在“列选择器”视图中所做的更新会影响分析中的所有数据视图。

可以从“主题区域”窗格将列添加到下拉列表。使用这种方法添加列时,列不会添加到分析的标准选项卡中。相反,在显示“标准”选项卡时,您会看到列现在称为“列组”,其中还指定了列表的默认列。默认列是创建了下拉列表的列。

要编辑“列选择器”视图,请执行以下操作:

  1. 显示“结果”选项卡:“列选择器”编辑器。有关信息,请参阅编辑视图
  2. 对于希望包含列的下拉列表的每个列,选择包括选择器。请确保列在编辑器中突出显示。
  3. 要向下拉列表中添加新列,请在“主题区域”窗格中双击要添加的列。
  4. 相应地完成其他字段。

编辑“视图选择器”视图

“视图选择器”视图使用户可以从为分析保存的视图中选择特定的结果视图。

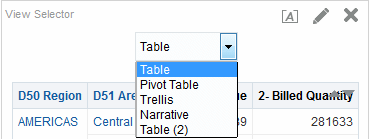

当放置在仪表盘上时,视图选择器将显示为一个列表,用户可以从中选择要在选择器下方查看的视图。该插图显示了一个“视图选择器”视图示例,其中表视图是最近选择的视图。

通常情况下,将不在“复合布局”视图中显示的视图包含在视图选择器中。例如,可以为分析创建表、图形、计量表和“视图选择器”视图,但只在“复合布局”视图上包含表和“视图选择器”视图。当分析显示在仪表盘页上时,用户可以从“视图选择器”视图中选择图形或计量表视图。

要编辑“视图选择器”视图,请执行以下操作:

  1. 显示“结果”选项卡:“视图选择器”编辑器。有关信息,请参阅编辑视图
  2. 可用视图列表中,选择要包含在视图选择器中的视图,然后将它们移到包括的视图列表中。
  3. 根据需要完成其他字段。

编辑图例视图

使用图例视图可以说明分析中使用的特殊格式的含义,例如应用于计量表的定制颜色的含义。

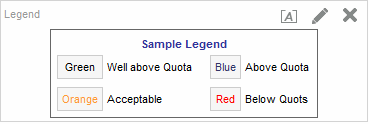

此插图显示了一个图例视图示例,其中的标题说明了彩色数据的含义。

要编辑图例视图,请执行以下操作:

  1. 显示“结果”选项卡:“图例”编辑器。有关信息,请参阅编辑视图

  2. 在工具栏上的标题框中,选择标题相对于图例符号的位置。

  3. 在工具栏上的每行的图例项框中,选择要在一行中显示的图例项数。

  4. 对于每个图例项:

    1. 标题框中,输入图例符号的含义。

    2. 示例文本框中,输入要在图例符号中显示的文本。

    要添加其他图例项,请单击添加标题

  5. 根据需要完成其他字段。

编辑性能平铺视图

性能磁贴以简单醒目的方式将用户的注意力集中于一条高级聚合数据,并显示概要度量。

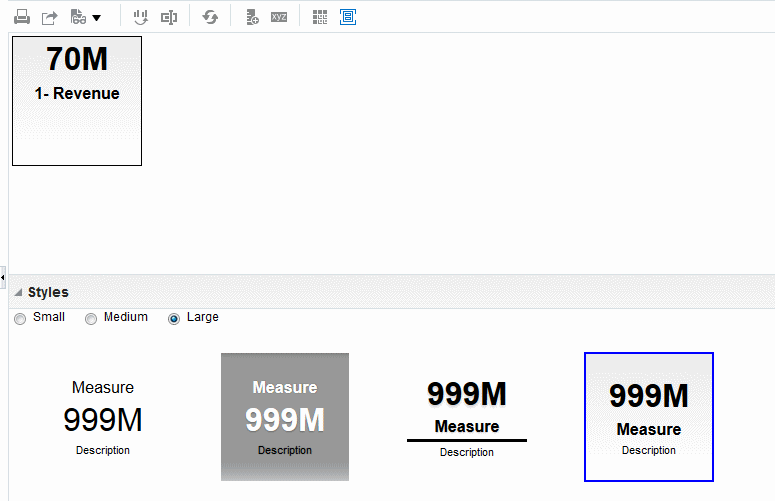

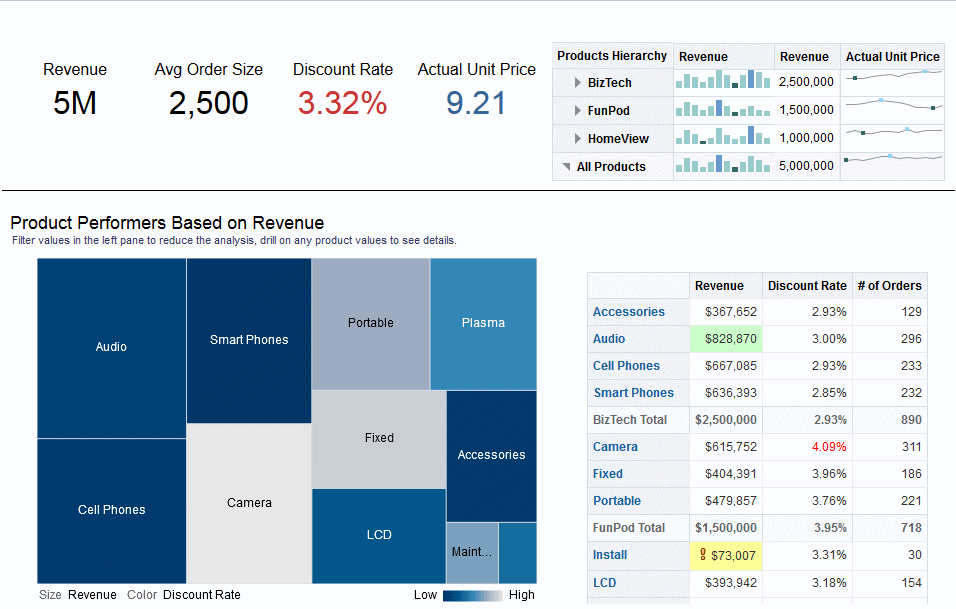

此插图显示了仪表盘页上的四种性能磁贴示例。

默认情况下,会将标准选项卡上的分析中的第一个度量选为性能磁贴度量。您必须在标准选项卡上设置聚合和过滤器,以确保在磁贴中显示正确的度量值。要更改此度量,请编辑性能平铺视图。要在分析中为每个度量提供附加的性能平铺视图,请为每个度量添加单独的视图。有关其他信息,请参阅将视图添加到分析结果

有五种窗格或区域可供您在定制性能磁贴时使用:

  • “布局”窗格 - 控制标签和度量的格式设置。有关其他信息,请参阅性能磁贴的放置目标准则

  • “样式”窗格 - 管理常见的属性,如磁贴度量的大小或主题。

  • “性能平铺视图结果”窗格 - 显示性能平铺视图的结果,并立即反映任何定制。

  • 性能磁贴属性对话框 - 管理高级属性,例如定制大小、背景颜色或边框颜色、标签文本对齐以及值压缩定制。

  • 条件格式化对话框 (从性能磁贴属性对话框上的编辑条件格式链接调用) - 编辑与磁贴关联的度量的属性以控制其外观。有关其他信息,请参阅将条件格式应用于表、数据透视表、性能磁贴、图形、热矩阵和格状图

要编辑性能平铺视图,请执行以下操作:

  1. 显示“结果”选项卡:“性能磁贴”编辑器以编辑性能磁贴或更改默认度量。有关信息,请参阅编辑视图
  2. 要定制或设置性能磁贴的属性,请单击工具栏上的性能磁贴属性按钮。此时将显示性能磁贴属性对话框,在其中可以设置以下属性:
    • 与磁贴的大小相关的属性

    • 这指示标签的显示位置以及值的显示方式

    • 控制磁贴外观的属性,例如背景和边框颜色

    您还可以单击编辑条件格式链接以打开条件格式化对话框,来更改从标准页传递的默认设置或添加条件格式。(有关其他信息,请参阅应用条件格式化。)条件格式将覆盖任何用户定义的样式。(有关高级属性的其他信息,请参阅性能磁贴属性对话框。)

  3. 使用编辑器工具栏上的按钮可以执行诸如打印或导出视图等功能。
  4. 在“样式”窗格中,选择选项按钮可以更改磁贴的大小。如果您已使用性能磁贴属性对话框输入大小,则可能会显示定制

    选择位于磁贴大小选项按钮下方的主题 (或个性化) 磁贴可以更改性能磁贴的主题。此插图显示了“样式”窗格中可用的性能磁贴主题。在此图中,渐变主题已在“样式”窗格中被选中并突出显示,并且还反映在“性能磁贴结果”窗格中,如图所示。

    有关样式属性的其他信息,请参阅“样式”窗格。

编辑树状图视图

树状图通过以下方式组织分层数据:将数据分组到矩形 (也称为磁贴) 中,然后根据一个度量的大小和另一个度量的颜色来显示磁贴。

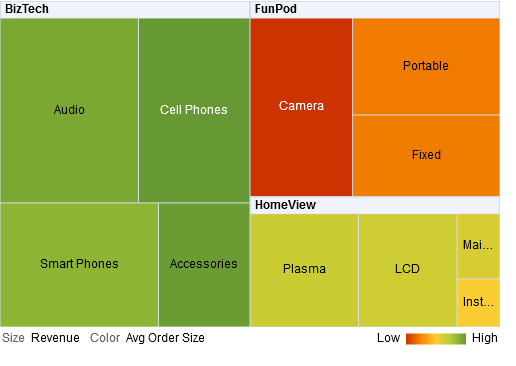

该插图显示了仪表盘页上的树状图视图示例。此树状图显示收入的相关性和平均订单大小。每个磁贴的大小度量每个产品的收入,每个磁贴的颜色度量每个产品的平均订单大小。

了解树状图视图

根据所用度量,树状图视图的显示会有所不同。

默认情况下,将选择标准选项卡上的分析中的第一个度量作为“大小依据”度量,并选择第二个度量作为“颜色依据”度量。如果分析中只有一个度量,则此度量将同时作为“大小依据”和“颜色依据”选项的默认值。此外,“样式”元素默认为百分比段收集,并使用“四分位数”作为收集器数的值。有关其他信息,请参阅树状图属性对话框。

树状图具有以下特征:

  • 通过对“提示”、“区域”、“分组方式”、“大小依据”和“颜色依据”放置目标中放置的列进行分组和交集操作,形成彩色磁贴。

  • 数据的级别显示在两个度量的矩形形状的预定义受限制空间中。

  • 支持属性和分层列。树状图的“分组方式”区域中不支持跳过级别层次。

  • 磁贴显示为百分比段收集器或连续颜色。

  • 图例 (可以隐藏) 显示在树状图下方且包含以下对象:

    • 两个度量 (在“大小依据”和“颜色依据”列表中选择的度量) 及其相应的标签。

    • 指定收集器的数目 (例如四分位数)、已编码并标记的颜色、或显示为连续颜色填充并标记为由“低”到“高”的渐变条形图。

  • 第一个“分组方式”维显示为组 (标题) 标签。

  • “分组方式”维的顺序表示树状图内的嵌套顺序。“分组方式”中的最后一个维的级别最低,并且此维名显示为磁贴标签。如果标签太长而无法显示在磁贴中,则将截断。标签的完整值显示在工具提示中。

  • 对于空值,将显示“透明”对角线模式的条带。

  • 这在移动设备上在只读模式下可用。

“树状图”编辑器由三个窗格或区域组成,可用于定制树状图视图。这三个窗格垂直排列 (不同于在表、数据透视表等中的水平排列方式)。这些窗格包括:

  • 布局窗格 - 控制显示为磁贴、区域、提示和分组以及标签和度量格式的列。有关其他信息,请参阅树状图的放置目标准则

  • “树状图结果”窗格 - 显示树状图视图的结果并立即反映任何定制。

  • “选择步骤”窗格 - 显示分析和树状图的有效选择步骤。有关其他信息,请参阅使用数据选择

使用树状图视图

树状图视图允许以图形方式表示数据关系。

您可以执行以下操作:

  • 左键单击以在磁贴或组上钻探。在多级别层次中钻探时,最低级别中的所有成员将显示为磁贴,明细级别数据将替换当前数据。例如,细化国家/地区名称 (例如美国) 时,树状图将显示该国家/地区中的省/市/自治区 (或省) 的数据,而不显示该国家/地区本身的数据。

  • 右键单击以显示操作的上下文菜单,例如钻探、调用操作、仅保留删除或聚焦特定磁贴。有关其他信息,请参阅视图中的右键单击交互

  • 将光标悬停在组或磁贴上以显示工具提示。组的工具提示显示该交集的聚合度量值、标题标签和标题值。磁贴的工具提示显示磁贴成员以及“大小依据”和“颜色依据”标签和值。

  • 将包含树状图视图的分析拖放到仪表盘 (有关其他信息,请参阅将内容添加到仪表盘)。添加到仪表盘之后,您可以执行以下操作:

    • 输出到 PDF

    • 输出到 HTML

    • 导出到 Excel

    • 导出到 PowerPoint

  • 使用树状图面包屑进行导航。树状图面包屑显示在树状图视图上方。使用树状图面包屑可遍历回到原始视图和树中的前面级别。树状图面包屑:

    • 反映上下文钻探路径

    • 返回原始视图,并在单击上箭头图标时删除所有上下文钻探。这是页级别树状图面包屑或“主页”(上箭头)。

    • 单击非“主页”链接时将删除与特定项关联的上下文钻探。

  • 编辑树状图视图以更改度量、属性等。

要编辑树状图视图,请执行以下操作:

  1. 显示“结果”选项卡:“树状图”编辑器。有关信息,请参阅编辑视图
  2. 要定制或设置树状图的属性,请单击工具栏上的树状图视图属性按钮。此时将显示树状图属性对话框,在其中可以设置以下属性:
    • 与树状图大小相关的属性 (请参阅“树状图属性”对话框:“一般信息”选项卡)

    • 显示或隐藏图例 (请参阅“树状图属性”对话框:“一般信息”选项卡)

    • 控制磁贴的外观,例如背景颜色、边框颜色和标签 (请参阅“树状图属性”对话框:“样式”选项卡)

  3. 使用编辑器工具栏上的按钮执行诸如打印或导出视图等功能,或使用上下文菜单执行类似功能。
  4. 在“布局”窗格中的“样式”下方,选择百分比段收集连续颜色填充选项以更改视图的调色板。

    更改度量列、属性列和分层列 (不包括跳过级别),以通过分组方式大小依据颜色依据选项以更有意义的方式直观显示新数据。

    有关磁贴属性的其他信息,请参阅树状图属性对话框。

  5. 右键单击以执行基本视图交互。

编辑热矩阵视图

热矩阵显示数据的二维描述,其中以渐变的颜色来表示值。

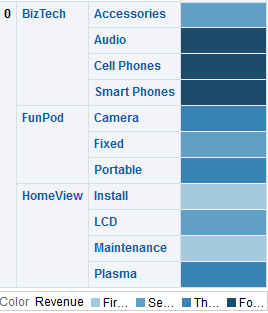

简单的热矩阵提供了信息的直观概要,适合用于分析大量数据并确定非正常值。该插图显示了仪表盘页上的热矩阵视图示例。针对每个季度显示每个产品的收入。此热矩阵描述每个季度的产品收入非正常值。例如,音频、移动电话和智能电话的销售额在第四季度较高,而安装和维护销售额在第一季度较低。

了解热矩阵视图

热矩阵视图提供有关单个度量的直观解释。

默认情况下,将选择“标准”选项卡中分析的第一个度量作为“颜色依据”度量,并用于表示度量的值。此外,“样式”元素默认为百分比段收集,并使用“四分位数”作为收集器数的值。有关其他信息,请参阅热矩阵属性对话框。

热矩阵具有以下特征:

  • 通过对“提示”、“区域”、“行”、“列”和“颜色依据”放置目标中放置的列和行进行分组和交集操作,形成彩色单元。有关其他信息,请参阅热矩阵的放置目标准则

  • 只可视化一个度量。

  • 支持属性和分层列。

  • 单元显示为百分比段收集器或连续颜色。

  • 单元均匀显示,因为每个单元的宽度和高度都相同。单元高度和宽度不必相同。

  • 图例 (可以隐藏) 显示在热矩阵下方且包含以下对象:

    • 一个度量 (在“颜色依据”列表中选定) 及其对应的标签。

    • 指定收集器的数目 (例如四分位数)、已编码并标记的颜色、或显示为连续颜色填充并标记为由“低”到“高”的渐变条形图。

  • 为空值显示的“透明”对角线模式的条带。

“热矩阵”编辑器由三个窗格或区域组成,可用于定制热矩阵视图。这三个窗格垂直排列 (不同于在表、数据透视表等中的水平排列方式)。这些窗格包括:

  • “布局”窗格 - 控制显示为区域、提示、行和列的单元分组,以及标签和度量的格式、显示或隐藏图例。有关其他信息,请参阅热矩阵的放置目标准则

  • “热矩阵结果”窗格 - 显示热矩阵视图的结果并立即反映任何定制。

  • “选择步骤”窗格 - 显示分析和热矩阵的有效选择步骤。有关其他信息,请参阅使用数据选择

使用热矩阵视图

热矩阵视图提供各种数据呈现选项。

您可以执行以下操作:

  • 左键单击以钻探单元。在多级别层次中钻探时,最低级别中的所有成员显示为单元,明细级别数据将替换当前数据。例如,细化国家/地区名称 (例如美国) 时,热矩阵将显示该国家/地区中的州 (或省/市/自治区) 的数据,而不显示该国家/地区本身的数据。

  • 右键单击外维边以显示选项的上下文菜单,例如钻探、调用操作、仅保留删除或聚焦特定单元。有关其他信息,请参阅视图中的右键单击交互

  • 对于热矩阵,如果显示度量值选项设置为滚动更新时,则将光标悬停在单元上可显示相应的值。要管理此选项,请参阅“热矩阵属性”对话框:“标题和标签”选项卡。

  • 将包含热矩阵视图的分析拖放到仪表盘 (有关其他信息,请参阅将内容添加到仪表盘)。添加到仪表盘之后,您可以执行以下操作:

    • 输出到 PDF

    • 输出到 HTML

    • 导出到 Excel

    • 刷新

    • 将它添加到简报

    • 创建书签链接

    • 创建提示链接

  • 编辑热矩阵视图以更改度量、属性等。

  • 使用主从链接、排序、添加操作和冻结标题。有关其他信息,请参考下面相应的内容:什么是视图的主从链接?对视图中的数据排序什么是操作?和“热矩阵属性”对话框:“一般信息”选项卡。

要编辑热矩阵视图,请执行以下操作:

  1. 显示“结果”选项卡:“热矩阵”编辑器。有关信息,请参阅编辑视图
  2. 要设置热矩阵的属性,请单击工具栏上的视图属性按钮。此时将显示热矩阵属性对话框,在其中可以设置以下属性:
    • 与单元宽度、内容分页、主从链接和空值相关的属性,或者显示或隐藏图例 (请参阅“热矩阵属性”对话框:“一般信息”选项卡)

    • 控制区域外观 (例如,背景颜色和边框颜色或 PDF 输出) (请参阅“热矩阵属性”对话框:“一般信息”选项卡)

    • 显示或隐藏单元上的度量值,并更改提示、区域、行和列等的标题和标签的外观 (请参阅 “热矩阵属性”对话框:“标题和标签”选项卡)

  3. 使用编辑器工具栏上的按钮可以执行诸如打印或导出视图等功能。
  4. 在“布局”窗格中,选择百分比段收集连续颜色填充选项以更改视图的调色板。

    更改度量列、属性列和分层列,以通过颜色依据放置目标以更有意义的方式直观显示新数据。

    有关单元属性的其他信息,请参阅热矩阵属性对话框。

  5. 右键单击以执行基本视图交互。

修改视图中数据的布局

数据视图的每个编辑器都包含“布局”窗格,但“地图”编辑器除外。

对于各个视图类型,“布局”窗格的显示稍有不同,例如图形、性能磁贴和数据透视表。“布局”窗格使用放置目标来显示数据在视图中的布局。有关放置目标的详细信息,请参阅了解放置目标

使用“布局”窗格可以修改在视图中排列数据的方式。具体来说,可以执行以下操作:

了解放置目标

在“布局”窗格中,数据视图中的列显示在放置目标中。

放置目标指示可以将列插入、移动或放置到的位置。它们代表列的有效位置。

使用放置目标时,通过将列拖放到视图中的其他目标,可以修改在数据视图中排列数据的方式。

注:

以下视图的“布局”窗格明显不同:

数据视图可以包含以下一个或多个放置目标,具体取决于视图的类型:

  • <视图类型> 提示 - 提供交互结果集,使用户能够选择希望查看的数据。显示在此放置目标中的列的值将用作初始标准。在视图中,这些值显示在一个下拉列表中供选择,该下拉列表通常被称为“页维边”。

  • 区域 - 填充将视图划分为区域的绘图区域。如果在此放置目标中选择显示为滑块选项,则放置在“区域”放置目标中的列的值将显示为区域滑块而不是独有的视图。

  • <视图类型> 区域 - 模拟绘图区域或视图本身的主体,有助于查看视图的实际显示。

    对于表,此区域包含列和度量放置目标,该放置目标包含视图中的所有列。在表中,所有度量都被视为列。

    对于所有其他数据视图,此区域包含以下放置目标:

    • “度量”放置目标 - 填充包含概要数据的视图部分。根据视图的类型,此区域可以包含单个度量放置目标 (例如,对于数据透视表),也可以包含子放置目标 (例如,用于条线图的条形图 (Y1 轴)线形图 (Y2 轴))。可以将度量列拖放到这些放置目标。

    • 其他放置目标 - 用于汇总度量放置目标中的列。通常,可以将属性列和分层列拖放到这些放置目标。

      显示在视图中的其他放置目标取决于表中所述的视图类型。

    视图 放置目标

    数据透视表

    包含这些放置目标:

    • - 在列方向上显示列。数据透视表可以包含多个列。

    • - 在行方向上显示列。数据透视表可以包含多个行。

    计量表

    - 显示在计量表中显示的列。

    条形图、线形图、面积图、条线图、时间序列线形图、帕累托图、散点图或气泡图

    在主放置目标中包含这些子放置目标 (条形、线条、面积、条形和线条、线条、点或气泡)。目标名称随图形类型而不同。例如,气泡图的分组方式是气泡,而散点图的分组方式是点。

    • 分组方式 - 将轴标签聚集成组。例如,在标准包括“Region”、“District”和“Dollars”列的垂直条形图中,如果此放置目标包含“Regions”列,则数据在水平轴上将按照区域分组。

    • 颜色变化依据 - (对于帕累托图未启用。)将每个列值或列值组合以不同颜色显示。

    雷达图

    雷达图区域 - 沿着圆圈半径将列值显示为每个线条上的点。

    饼图

    包含这些放置目标:

    • 饼图 - 将每个列值或列值组合显示为单独的饼图。

    • 切片 - 将每个列值或列值组合显示为饼图中的单独切片。

    瀑布图

    包括此放置目标:

    • 分组方式 - 将轴标签聚集成组。属性和分层列将放置在“分组方式”区域中。

    • 如果您使用的是度量层次,则一般度量列将放置在“条形图”放置目标中,而度量维将放置在“分组方式”放置目标中。(度量层次适用于 Essbase 数据源。)有关度量维和度量层次的其他信息,请参阅 Oracle Business Intelligence Enterprise Edition 元数据资料档案库构建器指南

    漏斗图

    进阶图 - 将每个列值显示为漏斗图中的进阶。

    格状图

    包含这些放置目标:

    • - 在列方向上显示列。格状图可以包含多个列。

    • - 在行方向上显示列。格状图可以包含多个行。

    在简单格状图视图的主放置目标显示形式中包含下列子放置目标:

    • 分组方式 - 将度量聚集成组。

    • 颜色依据 - 按不同的颜色显示每个度量,例如,在格状图的垂直条形图中,“Revenue”的所有条形都是蓝色的,而显示“Billed Quantity”的条形是红色的。在散点图中,使用此放置目标可按颜色变化点。在气泡图中,使用此放置目标可按颜色变化气泡。

    • 条形图轴 - 在按区域比较收入和计帐数量的条线图中,显示两个度量之一 (例如“Revenue”)。

    • 线形图轴 - 在按区域比较收入和计帐数量的条线图中,显示两个度量之一 (例如“计帐数量”)。

    • 饼图 - 在饼图中,在此处添加一个维将创建多个饼图。

    • 切片 - 在饼图中,以饼中不同颜色的切片形式显示度量。

    • - 在散点图中,以点形式显示维。每个维成员显示为一点。

    • 水平轴 - 度量值控制成员的水平位置。在散点图中,可以在此目标中放置一个度量。在气泡图中,此放置目标中的每个度量显示为一个气泡。

    • 垂直轴 - 在散点图中,以点形式显示两个度量之一。在气泡图中,以气泡形式显示三个度量之一。

    • 气泡 - 在气泡图中,以不同大小的气泡形式显示度量。

    • 大小 - 在气泡图中,以气泡大小形式显示三个度量之一。

    在高级格状图视图的主放置目标显示形式中包含下列子放置目标:

    • 面积 - 在迷你面积图微型图中,以面积形式显示列。

    • 条形 - 在迷你条形图微型图中,显示以条形形式显示的列。

    • 线条 - 在迷你线形图微型图中,显示以线条形式显示的列。

    性能磁贴

    包括此放置目标:

    树状图

    包含这些放置目标:

    • 分组方式 - 表示已切片以生成或描述聚合值容器的分层数据的顶级。聚合值显示为矩形磁贴。

    • 大小依据 - 表示磁贴在其父磁贴中的分布。子级的大小将始终等于其父级的大小。

    • 颜色依据 - 表示值在同一级别的所有磁贴之间的分布。

    热矩阵

    包含这些放置目标:

    • - 在行方向上显示列。热矩阵可以包含多个行。

    • - 在列方向上显示列。热矩阵可以包含多个列。

    • 颜色依据 - 表示度量值。该值越高,单元颜色就越密。

  • 已排除 - 从视图结果中排除列,但将列保留为分析的一部分。有关详细信息,请参阅“已排除”放置目标中的列

此外,除“表”区域、“瀑布图”区域、“帕累托图”区域、“树状图”区域、“热矩阵”区域和“格状图 (简单)”区域之外的每个 <视图类型> 区域均包含度量标签元素。度量标签元素代表“度量”区域的放置目标中的所有度量列的标签。可以通过将度量标签从一个放置目标拖放到另一个放置目标,修改度量标签在视图中的显示方式。例如,在垂直条形图中,通过将度量标签元素拖放到“颜色变化依据”放置目标,可以按不同的颜色显示每个度量标签。

在数据透视表中,还可以编辑度量标签的格式或者隐藏度量标签。

“已排除”放置目标中的列

“已排除”放置目标中的列不包含在视图结果中,但仍保留在分析中。

在按各种方式为分析创建视图后,可以将列放置在“已排除”放置目标中。一般规则是,如果列未明确地添加到一个视图或所有视图中,则将该列放在视图的“已排除”放置目标中。

在“已排除”放置目标中放置列的一些方式如下所示:

  • 从视图 (例如表或数据透视表) 的右键单击菜单中选择排除列选项。

  • 从“主题区域”窗格中选择要添加到分析的视图中的列,如以下方案中所述:

    • “标准”选项卡 - 如果在显示分析结果后将“主题区域”窗格中的列添加到“所选列”窗格中,并且已为“分析属性”对话框:“数据”选项卡中的显示在“标准”选项卡中添加的列属性选择了从现有视图中排除,但在新视图中显示选项,则该列将放置在现有视图的“布局”窗格的“已排除”放置目标中,但会包含在添加的任何新视图中。

    • “结果”选项卡 - 行为会有所不同,具体取决于您将列添加到“视图”编辑器还是添加到复合布局:

      • “视图”编辑器 - 如果将列从“主题区域”窗格添加到视图,则会将列放在该视图中。对于分析中的所有其他视图,该列将放在“已排除”放置目标中。

      • 复合布局 - 如果双击“主题区域”窗格中的列,则会针对当前复合布局中的所有现有视图,将列放在“布局”窗格的默认放置目标中。对于分析中的所有其他视图,该列将放在“已排除”放置目标中。

        如果将列从“主题区域”窗格拖放到表格式视图,则会将列放在该视图的放置目标中。对于分析中的所有其他视图,该列将放在“已排除”放置目标中。

如果您希望将“已排除”放置目标中的列显示在视图中,则可以移动该列。显示该视图的“布局”窗格,然后将列从“已排除”放置目标拖放到所需的放置目标。

排除列操作与删除列不同。可以使用视图的“布局”窗格的更多选项按钮中的删除列选项,从分析中彻底删除列。

聚合和“已排除”放置目标

在包含“已排除”放置目标中的列的数据透视表或图形中,将应用聚合规则来将视图数据主体中的度量聚合为单个值。

例如,假定在“所选列”窗格中具有以下列:

Region    City    Dollars East       NY     1000 East      Boston   500

如果“City”列放在“已排除”放置目标中,则视图通常会显示以下项:

East    1500

将应用聚合规则,以便将 1,000 和 500 聚合为 1,500。在数据透视表或图形中,将应用在编辑列公式对话框中指定的聚合规则。对于数据透视表,可以使用“布局”窗格中的更多选项菜单选择特定的聚合规则。

假定您希望表、数据透视表或图形显示以下值:

East    1000 East     500

要实现这种聚合,请在视图布局中同时包括“Region”和“City”列,但使用“列属性”对话框:“列格式”选项卡隐藏“City”列。

图形和漏斗图的放置目标准则

放置目标指示可以将列插入、移动或放置到的位置。

以下限制和准则适用于在图形和漏斗图中的不同放置目标之间拖放列:

  • 气泡图至少需要三个度量。在水平轴上绘制一个度量,在垂直轴上绘制另一个度量,并且在气泡大小轴上绘制第三个度量。

  • 在气泡图、条线图、散点图或漏斗图中,不能拖放度量标签。

  • 帕累托图只能具有一个度量。

    如果在“度量”放置目标上放置另一个度量,则将交换度量;即现有度量将被新放置的度量取代,并且将自动移到“已排除”放置目标中。

  • 时间序列线形图要求在水平轴上选择单个日期或日期时间数据列。它具有单个垂直轴,不过支持多个数据系列。

  • 散点图至少需要两个度量。例如,可以在水平轴上绘制一个度量列,而在垂直轴上绘制另一个度量列。将为“分组方式”轴上的值绘制这些度量。

  • 漏斗图使用两个度量,但只有一个度量是必需的。如果您不选择第二个度量,则会将第一个度量用于第二个度量。如果选择了两个度量,然后选择一个新度量,则新度量将替换“实际度量”放置目标中的当前度量。

  • 堆叠条形图至少需要两个度量才能进行值比较。

  • 对于主从关系中的图形,如果要隐藏创建用于容纳明细列的滑块,请在“区域”放置目标中,取消选中显示为滑块复选框。

格状图的放置目标准则

格状图视图是一种图形视图,它显示多个图形的网格,其中每个数据单元中显示一个图形。

以下准则适用于在格状图中使用放置目标:

  • 在格状图中扩展放置目标 -“格状图”编辑器的“布局”窗格是不同的,因为它是垂直的而不是水平的。如果放置目标包含的数据较多,无法显示在这一狭窄的“布局”窗格中,则在悬停鼠标时放置目标容器会扩展。也就是说,在将鼠标悬停在拥挤的放置目标上时,可以看到完整的度量和列选择,并且可以移动和重新排列在鼠标悬停前不可见的度量和列。在拖动时,所选项将显示为略微透明。

  • 度量的放置 - 以下是在格状图视图中使用度量列时需要记住的注意事项:

    • 可通过左右拖动在度量放置目标中重新排序度量。

    • 在简单格状图视图中,只能将度量列放在“颜色依据”或“分组方式”的度量维边上。

    • 在某些简单格状图显示形式 (散点图、气泡图和条线图) 中,可以交换度量。如果将现有度量从一个轴拖放到另一个轴的目标中,则将交换这两个度量在视图中的位置。

    • 散点图、气泡图和条线图允许每个轴包含一个度量,如下所示:

      • 散点图放置目标:水平轴、垂直轴

      • 气泡图放置目标:水平轴、垂直轴、大小

      • 条线图放置目标:条形轴、线条轴

    • 在高级格状图视图中,度量构成了格状图最里面的列标题。

    • 在“颜色依据”放置目标或“分组方式”放置目标之间移动度量时:

      • 拖动单个度量时,与该度量一起的所有度量也将一起移动。(这称为粘滞行为。)

      • 将新度量拖到视图中会将所有现有度量移到放置新度量的任何位置。

    • 要将度量放入显示形式的非度量维边或放入行目标或列目标中,必须先将度量转换为属性列。在“编辑列公式”对话框:“列公式”选项卡中执行此操作。

    • 可将属性列从“度量”放置目标中拖出,这样不会导致放置目标或其中的度量随属性一起移动。

性能磁贴的放置目标准则

放置目标指示可以将列插入、移动或放置到的位置。

性能磁贴的“布局”窗格由两个区域组成:度量放置目标和标签区域。有了这两个区域,性能磁贴可以通过简单的格式设置以及通过吸引您注意磁贴上突出呈现的简单且需要了解的事实,来传达状态。

以下准则适用于使用性能平铺视图中的这两个区域:

度量放置目标

  • 默认情况下,会将标准选项卡上的分析中的第一个度量选为性能磁贴度量。可以从“度量”列表中选择不同的度量,将其拖放到“度量”放置目标中,也可以从主题区域双击新度量以将该度量添加到“度量”列表中。

  • 将光标悬停在“布局”窗格中的度量名上方时,将显示文件夹名称。

  • 可以通过单击设置磁贴的格式按钮来编辑度量列的格式。使用此按钮可以显示“列属性”对话框:“样式”选项卡。

注:

如果从标准选项卡中删除了度量,则将继续显示磁贴。磁贴上将显示度量未定义

标签区域

  • 名称:默认情况下,磁贴上将显示度量名。

    • 选中使用度量名复选框可以自动将度量名 (如果可用) 与标签相关联。

    • 可以通过单击设置磁贴的格式按钮来编辑度量的标签名称的格式。使用此按钮可以显示“列属性”对话框:“样式”选项卡。如果标签名称太长,则将使用省略号将其截断 (例如,性能. . .)。

  • 说明:

    • 选中使用度量说明复选框可以自动将列说明 (如果可用) 与标签相关联。

    • 单击标签说明文本框可以添加磁贴说明。文本的行数将因磁贴的大小而异。例如,较小的磁贴可能只能容纳一行,而较大的磁贴可能容纳三行。一个非常小的磁贴可能没有空间容纳任何文本。如果说明无法容纳所有文本,则将使用省略号将其截断 (例如,每季度销售...)。

    • 可以通过单击设置磁贴的格式按钮来编辑标签名称的标签说明格式。使用此按钮可以显示“列属性”对话框:“样式”选项卡。

      注:

      性能平铺视图不包含已排除放置目标。

      “标签”区域不支持表示变量。

树状图的放置目标准则

树状图通过以下方式组织分层数据:将数据分组到矩形 (也称为磁贴) 中,然后根据一个度量的大小和另一个度量的颜色来显示磁贴。

树状图的“布局”窗格由六个放置目标区域组成:提示区域分组方式大小依据颜色依据已排除

使用“布局”窗格区域可以直观显示树状图 (树状图是受限制的分层数据)。您可以查看大量数据的趋势和异常并研究各个值。

以下准则适用于在树状图视图中使用这些放置目标:

  • 提示 - 选择要作为树状图过滤依据的属性列或分层列 (不包括不齐整和跳过级别)。可以将一列或多列从“分组方式”或“区域”区域,或者从“主题区域”窗格拖放到“提示”区域。

  • 区域 - 选择作为树状图分区依据的属性列或分层列 (不包括不齐整和跳过级别)。例如,按年分组的区域可能是一个容器,用来显示大小基于收入且颜色基于一年前的收入的树状图。可以将一列或多列从“分组方式”或“提示”区域,或者从“主题区域”窗格拖放到“区域”区域。

  • 分组方式 - 表示已切片以生成或描述聚合值容器的分层数据的顶级。聚合值显示为磁贴。

    • 组区域为在“大小依据”和“颜色依据”区域中指定的度量列创建标题或组。如果树状图中表示有多个数据列,将显示分组的标题栏。例如,按年分组的区域可能是一个容器,用来显示大小基于收入且颜色基于一年前的收入的树状图。区域将显示在标题栏中。

    • 标准选项卡上定义的所有属性列和分层列最初按添加到标准选项卡的顺序显示在“分组方式”区域中。树状图的“分组方式”区域中不支持跳过级别层次。

    • 可以从“主题区域”窗格中将一个或多个列拖动到“分组方式”放置目标。

    • 请注意,如果在显示分析结果之后将属性列或分层列添加到树状图视图,那么在选中在现有视图和新视图中显示选项以显示“分析属性”对话框:“数据”选项卡中的在“标准”选项卡中添加的列属性时,新列将作为“分组方式”放置目标的从属列添加。

  • 大小依据 - 表示磁贴在其父磁贴中的分布。子级的大小始终等于父级的大小。

    • 每个矩形区域都是基于所应用过滤器的关联度量的聚合值 (例如,提示或过滤方式区域)。

    • 标准选项卡中添加的第一个度量显示为“大小依据”度量。

    • 可以从大小依据列表中选择度量。此列表最初包含添加到“标准”选项卡中的分析的所有度量。

    • 可以从“主题区域”窗格中将度量列拖放到“大小依据”放置目标。当前“大小依据”度量将替换为新度量,并将重新绘制树状图以反映该新度量。新度量列也将放置在“颜色依据”列表中供选择。

    • 如果在显示分析结果后通过双击将度量列添加到树状图视图中,则新度量将同时放置在“大小依据”和“颜色依据”列表中并可供选择。

    • 如果在标准选项卡中删除“大小依据”度量列,则将收到以下错误消息:“度量数不足。此视图需要一个‘大小依据’度量。”

  • 颜色依据 - 表示值在同一级别的所有磁贴之间的分布,并向分析中添加其他范围从而为树状图提供“质”的视角。

    • 在“标准”选项卡中添加的第二个度量显示为“颜色依据”度量。

    • 可以从颜色依据列表中选择度量。此列表最初包含添加到“标准”选项卡中的分析的所有度量。

    • 可以将度量列从“主题区域”窗格拖放到“颜色依据”放置目标。当前“颜色依据”度量将替换为新度量,并将重新绘制树状图以反映该新度量。新度量列也将放置在“大小依据”列表中供选择。

    • 如果在“标准”选项卡中删除“颜色依据”度量列,则“大小依据”度量将显示为新“颜色依据”度量。

      “颜色依据”放置目标分为两个选项:

      • 样式 - 选择树状图的样式。“样式”包含两个选项:“百分比段收集”和“连续颜色填充”。如果选择“百分比段收集”作为选项,则可以输入收集器数量,选择调色板,然后输入收集器的定制标签。如果选择“连续颜色填充”,则树状图磁贴将显示为渐变颜色方案。

      • 颜色 - 选择树状图的调色板。要反转“颜色”下拉列表中显示的颜色的顺序,请单击“颜色”列表右侧的箭头。

  • 已排除 - 包含不显示在树状图视图中的列。有关其他信息,请参阅了解放置目标

热矩阵的放置目标准则

数据视图可以包含一个或多个放置目标,具体取决于视图的类型。

热矩阵的“布局”窗格由六个放置目标区域组成:提示区域颜色依据已排除

可以使用“布局”窗格区域来直观地表示热矩阵。您可以查看大量数据的异常并研究各个值。

以下准则适用于在热矩阵视图中使用这些放置目标:

  • 提示 - 选择要作为热矩阵过滤依据的属性列或分层列。“提示”区域最初是空的。可以将一列或多列从“区域”、“行”或“列”区域,或者从“主题区域”窗格拖放到“提示”区域。

  • 区域 - 选择要作为热矩阵分区依据的属性列或分层列。“区域”区域最初是空的。可以将一列或多列从“提示”、“行”或“列”区域,或者从“主题区域”窗格拖放到“区域”区域。

  • - 表示显示在行对齐中的列。

    • 在“标准”选项卡上定义的所有属性列和分层列最初按添加到“标准”选项卡的顺序显示在“行”区域中。

    • 可以将一个或多个属性或者分层列从“主题区域”窗格拖动到“行”放置目标,或者双击一个或多个属性或分层列以包括在“行”放置目标中。还可以从“列”、“提示”或“区域”区域拖放一个或多个属性或分层列。

    • 请注意,如果在显示分析结果后,将属性或分层列添加到热矩阵视图,则新列将作为从属列添加到“行”放置目标中。

  • - 表示显示在列对齐中的列。

    • “列”放置目标初始为空。

    • 可以将一个或多个属性或分层列从“主题区域”窗格拖动到“列”放置目标。还可以从“行”、“提示”或“区域”区域拖放一个或多个属性或分层列。

  • 颜色依据 - 表示行和列的分组及并集的度量值。

    • 在“标准”选项卡中添加的第一个度量显示为“颜色依据”度量。

    • 可以从颜色依据列表中选择度量。此列表最初包含添加到“标准”选项卡中的分析的所有度量。

    • 可以将度量列从“主题区域”窗格拖放到“颜色依据”放置目标。当前“颜色依据”度量将替换为新度量,并将重新绘制热矩阵以反映该新度量。

      注:

      如果在显示分析结果之后将度量列添加到热矩阵视图,则新列将替换显示形式和“颜色依据”放置目标中的现有列。
    • 如果在标准选项卡中删除“颜色依据”度量列,则将从“颜色依据”列表中删除它。“颜色依据”列表的新度量值默认为最后添加到分析中的度量值。

      “颜色依据”放置目标分为两个选项:

      • 样式 - 选择热矩阵的样式。“样式”包含两个选项:百分比段收集连续颜色填充。如果选择“百分比段收集”作为选项,则可以输入收集器数量,选择调色板,然后输入收集器的定制标签。如果选择“连续颜色填充”,则热矩阵磁贴将显示为渐变颜色方案。

      • 颜色 - 选择热矩阵的调色板。

  • 已排除 - 包含不显示在热矩阵视图中的列。有关其他信息,请参阅了解放置目标

在视图中添加列以及对列进行重新排列

可以通过多种方式在视图中添加列和重排列

使用“视图”编辑器和“布局”窗格,您可以通过以下方式修改和更改列的顺序:

  • 使用手柄和放置目标,将表和数据透视表中的列拖放到编辑器中所需的位置。例如,如果在数据透视表的“行”区域中具有两列,则通过将第一列拖放到第二列的后面,可以反转列的顺序。在表中,可以拖动列,但不能像数据透视表中一样堆叠列。

    您还可以在复合布局中使用这种方法拖放列。

    注:

    如果在“分析属性”对话框:“交互”选项卡中取消选择了移动列,则无法在运行时移动视图中的列。
  • 在“布局”窗格中拖放列。当目标突出显示时,表示目标处于有效状态,并且随时可以“放置”。将鼠标指针悬停在“布局”窗格中的列上方时,光标状态将从指针变成移动光标,此时您可以“抓住”列并将其移到放置目标上。例如,可以将数据透视表中的列从“行”放置目标移到“区域”目标,以便为列中的每个值创建唯一的数据透视表。有关在“格状图”编辑器的“布局”窗格中拖放列的详细信息,请参阅格状图的放置目标准则

    有关在“树状图”编辑器的“布局”窗格中拖放列的详细信息,请参阅树状图的放置目标准则

    有关在“热矩阵”编辑器的“布局”窗格中拖放列的详细信息,请参阅热矩阵的放置目标准则

    有关放置目标的详细信息,请参阅“布局”窗格。

  • 将列添加到图形或计量表。为此,请将列从主题区域选项卡拖动到“视图”编辑器中的合适位置或“布局”窗格中的放置目标。

  • 删除“布局”窗格中的列。例如,通过从更多选项按钮中选择删除列,可以删除视图中的列。删除列不同于排除列,如了解放置目标中所述

此列表只概述了一部分可执行拖放的位置。只要您看到“主题区域”窗格和“目录”窗格,就可以拖放列和目录对象。您还可以在仪表盘上的视图中拖放项。有关详细信息,请参阅“已排除”放置目标中的列

设置视图主体和放置目标的属性

可以为放置目标或视图主体设置格式属性。

在“布局”窗格中,可以单击属性按钮以显示一个对话框,在其中可以为视图主体 (例如数据透视表) 或放置目标 (例如区域) 指定属性。例如,可以指定是否显示标题、设置背景颜色和插入分页符。

要修改视图主体或放置目标属性,请执行以下操作:

  1. 在“视图”编辑器中,显示“布局”窗格并单击视图主体 (对于表和数据透视表) 或放置目标名称旁边的属性按钮。

    此时将显示视图主体或放置目标的属性对话框。

  2. 完成相应的字段并单击确定

将总计添加到表和数据透视表

在“布局”窗格中,可以为表和数据透视表中的列添加总计。

可以将总计放在视图中的各个位置。可以为显示在各个维边上的列添加总计。对于每个度量,总计使用该度量的聚合规则。度量列的默认聚合规则是在 Oracle BI 资料档案库中指定的,或者由分析的原始作者指定。

如果在数据透视表的“行”或“列”放置目标中指定总计,则显示的总计是对“度量”放置目标中所指定列进行计算的结果。总计值不显示在数据透视表的“行”或“列”维边上,而是显示在位于数据透视表中心的数据中。

要将总计添加到视图,请执行以下操作:

  1. 显示视图的“布局”窗格。
  2. 要将合计添加到整个视图,请执行以下操作:
    • 对于表,请在“列”和“度量”放置目标中单击总计按钮,然后单击诸如早于这样的位置。

    • 对于数据透视表,请在“行”或“列”放置目标中单击总计按钮,然后单击诸如晚于这样的位置。

  3. 要打开和关闭应用于放置目标中所有值的总计,请单击放置目标名称 (例如“区域”) 旁边的总计按钮。然后,为总计选择位置,例如在数据项早于。总计区域将添加到视图中。

显示数据透视表中的度量列的运行总和以及相对值

运行总和以及相对值来确保显示最新的数据和比较数据。

可以使用“布局”窗格显示数据透视表中度量列的运行总和或相对值,如以下部分中所述。

在数据透视表中显示度量列的运行总和

在数据透视表中,可以将数字度量显示为运行总和,其中度量的每个连续单元显示该度量的所有前面单元的总计。

呈现数字度量只是一个显示功能,对于实际的数据透视表结果没有任何影响。

通常,对于重复的属性列或者选定了将数据显示为列百分比的选项的度量列,会显示运行总和,并且最后一个值为 100%。运行总和适用于所有总计。每个详细信息级别的运行总和都单独计算。

选择运行总和选项时,列标题不受影响。如果希望列标题指示应用了运行总和选项,则可以设置列标题格式。

以下用法规则对于运行总和有效:

  • 运行总和与 SQL RSUM 函数不兼容 (结果会是运行总和的运行总和)。

  • 每个新区域的所有运行总和都将重置。运行总和在区域中的中断处不会重置,也不会跨区域连续执行。

  • 如果度量不显示在单列或单行中,则度量将按照先从左向右,后从上向下的顺序求和。(右下方的单元包含合计。)运行总和不会针对每行或每列重置。

  • 不能在“布局”窗格中指定滚动最小值、最大值和平均值。如果管理员在元数据资料档案库中为它们创建了公式,则可以包含这些值。

  • 度量标签的位置决定了运行总和的方向。例如,如果您的度量标签位于行维边上,则将在水平方向运行总和。

    如果度量标签位于行维边上并在水平方向运行总和,并且所有列中都存在值,则会正确地计算总和。不过,如果缺少某些值 (“稀疏数据”) 并且在水平方向运行总和,则不会正确计算总和。

要将度量显示为运行总和,请执行以下操作:

  1. 在数据透视表的“布局”窗格的“度量”区域中,单击要求和的行或列的更多选项按钮,然后选择显示为运行总和

显示数据透视表中的度量列的相对值

在数据透视表中,可以动态地将存储度量或计算度量转换为百分比或索引。

数据透视表显示项与总计相比的相对值,而不需要显式地为该项创建计算项。可以按 0.00 到 100.00 之间的百分比形式查看度量,或者按 0 到 1 之间的索引查看度量。

例如,如果使用数据透视表按产品检查销售额,则可以复制销售额度量并按总计百分比查看该度量。这样使您能够查看实际销售额以及每个产品所占的销售额百分比。

要将项显示为相对值,请执行以下操作:

  1. 在数据透视表的“布局”窗格中,单击要显示为相对值的项的更多选项按钮。

    注:

    以下步骤是可选的。在数据透视表中复制度量列时,可以同时看到度量的总计及其相对值。这样就不必在标准选项卡上添加两次列来查看数据透视表中的总计及其相对值。
  2. 要复制度量列,请选择复制层

    度量将使用相同名称再次显示在数据透视表中。

  3. 单击更多选项按钮,选择将数据显示为,选择百分比以下项的索引:,然后选择合适的选项。

    注:

    将数据显示为选项只可用于存储度量项或计算度量项。
  4. 要重命名新列,请单击更多选项按钮,选择设置标题格式,然后在编辑格式对话框的标题字段中输入值。

定义图形、计量表和漏斗图中的区域滑块

区域滑块将一个或多个属性列或分层列的成员显示为矩形条形上的值,并且提供了选择值的方式。

使用区域滑块可以限制在图形、计量表或漏斗图中显示的数据。

该插图显示了区域滑块的示例。该滑块显示“Product Type”列的成员。例如,使用此滑块,您可以将图形、计量表或漏斗图中显示的数据限制为特定产品类型,例如“移动电话”。

区域滑块包含以下组件:

  • 滑块条 - 将一个或多个属性列或分层列的成员显示为一个矩形条形上的值。

    注:

    管理员配置可在滑块条上显示的值的最大数量。不过,通过在区域属性对话框中设置区域滑块值的最大数量字段,可以设置低于系统最大数量的最大数量。
  • 滑块指示器 - 指示区域滑块的当前值。该插图中的滑块指示器指示当前值为“Cell Phones”。可以将滑块指示器拖动到所需的值。

  • “减少”按钮 - 将滑块指示器移动到当前值左侧的值。例如,在该插图中,单击减少按钮 (滑块左起的第二个按钮) 可以将滑块指示器移到值“Camera”。

  • “增加”按钮 - 将滑块指示器移动到当前值右侧的值。例如,在该插图中,单击增加按钮 (滑块最右侧的按钮) 可以将滑块指示器移到值“Fixed”。

  • “播放”按钮 - 按顺序沿着滑块值移动滑块指示器。例如,在该插图中,单击播放按钮 (滑块最左侧的按钮) 可以将滑块指示器移到值“Fixed”,然后再移到“Install”等等。单击播放按钮后,该按钮将变成暂停按钮,这样可以在特定值上停止。

沿着滑块值移动指示器时,轴的最小值和最大值基于跨所有滑块区域的数据并保持不变。例外是帕累托图,在此图中,从 0% 到 100% 绘制轴。

要定义图形、计量表或漏斗图中的区域滑块,请执行以下操作:

  1. 打开包含要定义区域滑块的图形、计量表或漏斗图的分析。
  2. 单击“分析”编辑器:“结果”选项卡。
  3. 单击图形、计量表或漏斗图视图中的编辑视图工具栏按钮。

    此时将显示“结果”选项卡:“图形”编辑器“结果”选项卡:“计量表”编辑器“结果”选项卡:“漏斗图编辑器

  4. 对于显示在区域滑块上的每个列,请在“图形”、“计量表”或“漏斗图”编辑器的“布局”窗格中,将列拖放到“区域”放置目标。
  5. 选择显示为滑块
  6. 关闭编辑器,然后检查结果选项卡上的滑块。
  7. 单击保存分析工具栏按钮可保存更改。
