システムのフロント・パネルの機能

Oracle Database Applianceには、2つのサーバー・ノード(SN0とSN1)が含まれています。これらは、システム・コントローラとも呼ばれます。次の表は、Oracle Database Applianceのフロント・パネルおよびそのコンポーネントを示しています。

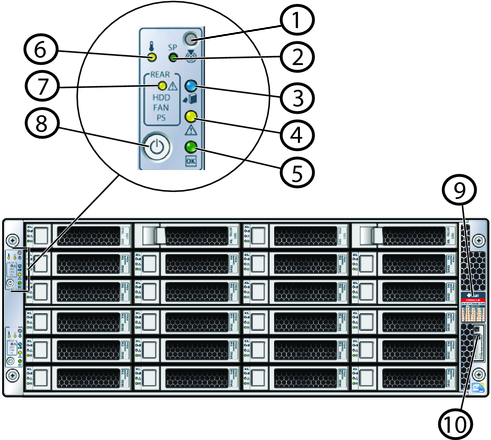

イメージ:図は、コントロール・パネルが拡大されたシステムのフロント・パネルを示しています。

注意 - システムには、アイテム1-8がそれぞれ2つ(サーバー・ノードごとに1つ)あります。1つのRFIDと製品シリアル番号タグ、および1つのドライブ・マップのみを持ちます。


図の凡例
1
位置特定ボタン/LED (白)
6
システム上限温度超過LED (濃い黄色)
2
SP (サービス・プロセッサ) OK LED (緑色 = OK、濃い黄色 = 障害)
7
後部HDD (ハード・ディスク・ドライブ)/PS (電源)/ファン・フォルトLED (濃い黄色)
3
サーバー・ノードの取外し準備完了LED (青)
8
電源ボタン
4
サービス必要LED (濃い黄色)
9
ドライブ・マップ
5
電源/OK LED (緑)
10
RFID (無線自動識別)と製品シリアル番号タグ
