システムのバック・パネルの機能

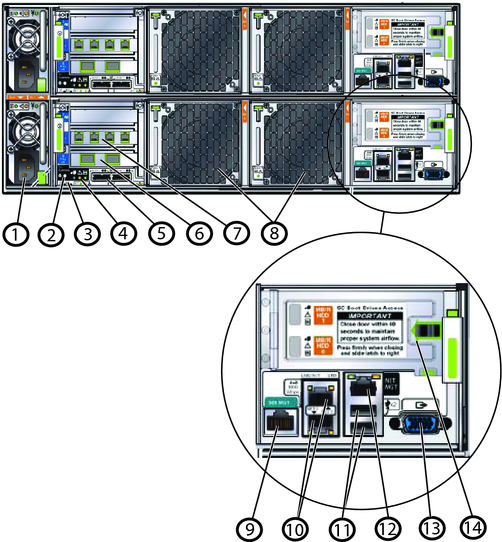

次の図は、Oracle Database Applianceのバック・パネルを表し、SN0のコンポーネントを示しています。SN1のコンポーネントも同じです。
|
|---|
1 |
電源装置(PSU)。 |
2 |
位置特定ボタン/LED (白)。 |
3 |
ホストマスク不可能割込み(NMI)ボタン。 |
4 |
ステータスLED:
サーバー・ノードの取外し準備完了LED (青) サービス必要LED (濃い黄色) 電源/OK LED (緑)
|
5 |
外部MiniSASポート (サーバー・ノードごとに2つ) – 確保済。これらのポートにケーブルを接続して使用しないでください。 |
6 |
PCIe 0 – 10Gbパブリック・ネットワークのイーサネット・ポート:
|
7 |
PCIe 1 – ネットワーク・インタフェース・ポート:
Eth4、Eth5、Eth6、Eth7 bond1、bond2
|
8 |
ファン。 |
9 |
SerMgt – シリアル管理ポート。Oracle ILOMへのシリアル接続。 |
10 |
Net0、Net1 – 1Gbパブリック・ネットワークのネットワーク・ポート。
|
11 |
USBポート。 |
12 |
NetMgt – ネットワーク管理ポート。Oracle ILOMへのネットワーク接続。 |
13 |
コンソールへのビデオ・コネクタ。 |
14 |
後部ハード・ディスク・ドライブ(RHDD) (サーバー・ノードごとに2つ)。
注意 - RHDDは、ちょうつがい式アクセス・パネルの裏にあります。
|
|
