MIB SNMP d'Oracle ILOM

Le composant de base d'une implémentation SNMP est la base d'informations de gestion (MIB). Une base MIB est un fichier texte présentant les informations disponibles sur un noeud géré. Ce système hiérarchique en arborescence classifie les informations sur les ressources d'un réseau sous la forme d'une liste d'objets de données, possédant chacun un identificateur unique appelé ID objet. Par conséquent, la MIB définit les objets de données ou variables auxquels l'agent SNMP peut accéder. Lorsqu'une station de gestion demande des informations à un noeud géré, l'agent reçoit la requête et récupère les données appropriées dans les MIB. Dans Oracle ILOM, la MIB permet d'accéder à la configuration, à l'état et aux statistiques réseau du serveur.

Les MIB SNMP font partie du microprogramme Oracle ILOM. Les MIB sont téléchargeables directement depuis Oracle ILOM. Pour plus d'informations sur les MIB et leur procédure de téléchargement depuis Oracle ILOM, reportez-vous à la section Before You Begin Download SNMP MIBs.

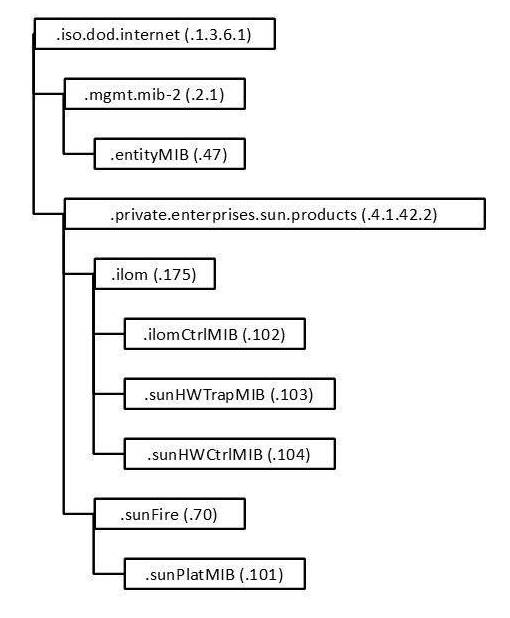

La figure suivante présente la hiérarchie MIB standard et l'emplacement des modules MIB d'Oracle ILOM dans cette hiérarchie. Les modules MIB d'Oracle ILOM sont décrits dans le tableau suivant.

Figure 1  Emplacement des modules MIB d'Oracle ILOM

image:Ce graphique décrit la relation entre les modules MIB Oracle ILOM.

Le tableau suivant répertorient les modules MIB d'Oracle ILOM et les ID objet de chaque nom de MIB.

Table 1  Descriptions des modules MIB, ID objet et noms de MIB d'Oracle ILOM
Nom de MIB
Description
ID objet de MIB
ENTITY-MIB
Module MIB pour la représentation de plusieurs entités physiques prises en charge par un seul agent SNMP.

Remarque -  L'objet entPhysicalTable est la seule partie de cette MIB qui est implémentée.

1.3.6.1.2.1.47
SUN-ILOM-CONTROL-MIB
Cette MIB fournit des objets permettant de configurer et de gérer toutes les fonctions d'Oracle ILOM. La configuration couverte par cette MIB inclut : fonctions telles que l'autorisation, l'authentification, la journalisation, les services, la mise en réseau et la gestion de microprogramme.
1.3.6.1.4.1.42.2.175.102
SUN-HW-TRAP-MIB
Cette base MIB décrit les notifications et les déroutements liés au matériel pouvant être générés par des plates-formes serveur Oracle Sun.
Pour plus d'informations sur la gestion des déroutements SNMP dans Oracle ILOM, reportez-vous à la section Configuring SNMP Settings in Oracle ILOM.
1.3.6.1.4.1.42.2.175.103
SUN-HW-CTRL-MIB
Cette MIB permet de contrôler tous les périphériques de la plate-forme du serveur Oracle Sun à l'aide d'Oracle ILOM.

Remarque -  Seules les parties de gestion de l'alimentation de cette MIB sont implémentées.

1.3.6.1.4.1.42.2.175.104
SUN-PLATFORM- MIB
Cette MIB fournit des extensions à la base ENTITY-MIB (RFC 2737) où chaque entité modélisée dans le système est représentée au moyen d'extensions vers l'objet entPhysicalTable.
1.3.6.1.4.1.42.2.70.101

Les parties des MIB standard répertoriées dans le tableau suivant sont implémentées par Oracle ILOM.

Table 2  MIB standard implémentées par Oracle ILOM
Nom de MIB
Description
ID objet de MIB
IF-MIB
Ce module MIB décrit des objets génériques pour des sous-couches d'interface réseau. Cette MIB, une version mise à jour de l'objet ifTable de MIB-II, englobe les extensions définies dans RFC 1229.
1.3.6.1.2.1.31
IP-MIB
Ce module MIB permet la gestion des implémentations IP et ICMP, mais pas celle de leurs routes IP.
1.3.6.1.2.1.4.
SNMP-FRAMEW ORK-MIB
Il s'agit de la MIB d'architecture de gestion du protocole SNMP.
1.3.6.1.6.3.10
SNMPv2-MIB
Il s'agit du module MIB pour les entités SNMP.

Remarque -  Seuls le système et les groupes SNMP de ce module MIB s'appliquent à Oracle ILOM.

1.3.6.1.6.3.1
TCP-MIB
Il s'agit du module MIB pour la gestion des implémentations TCP.
1.3.6.1.2.1.49
UDP-MIB
Il s'agit du module MIB pour la gestion des implémentations UDP.
1.3.6.1.2.1.50

Le tableau suivant répertorie les MIB utilisées pour la prise en charge de l'implémentation SNMP d'Oracle ILOM.

Table 3  MIB utilisées pour prendre en charge l'implémentation SNMP d'Oracle ILOM
Nom de MIB
Description
ID objet de MIB
HOST-RESOURC ES-MIB
MIB réservée à la gestion des systèmes hôte. Cette MIB prend en charge des attributs communs à tous les hôtes Internet, notamment aux deux PC et systèmes qui exécutent des variantes d'UNIX, par exemple.
1.3.6.1.2.1.25.1
IANAifType-MIB
Ce module MIB définit la convention textuelle de l'objet IANAifType et donc des valeurs énumérées de l'objet ifType défini dans l'objet ifTable de MIB-II.
1.3.6.1.2.1.30
NOTIFICATION- LOG-MIB
Ce module MIB permet de consigner les notifications (déroutements) SNMP.
1.3.6.2.1.92.1.1.3
SNMP-MPD-MIB
Ce module MIB est utilisé pour le traitement et le dispatching des messages.
1.3.6.1.6.3.11
SNMPv2-TM
Ce module MIB est utilisé dans les mappages de transport SNMP.
1.3.6.1.6.3.19
SNMPv2-SMI
Ce module MIB contient les définitions relatives à la structure des informations de gestion, version 2.
1.3.6.1.6
