Identification et modification du mode de protocole de fonctionnement à l'aide de la GUI de QConvergeConsole

Langue :

L'utilitaire GUI QConvergeConsole QLogic est une application client/serveur basée sur un navigateur offrant une gestion et une configuration centralisées des adaptateurs QLogic du SAN. Pour obtenir des instructions sur l'installation et la gestion de la GUI QConvergeConsole QLogic, reportez-vous au fichier ReadMe inclus dans le package d'installation de la GUI QCC. Un guide de l'utilisateur de la GUI QConvergeConsole QLogic est également disponible dans la rubrique de support Oracle du site Web de QLogic.

Cette procédure indique comment déterminer et modifier le mode de protocole de fonctionnement du HBA universel :

Ouvrez un navigateur Web.

Dans la barre d'adresse du navigateur, indiquez le serveur où est installé QConvergeConsole :
- Serveur distant : http://<server-IP-address>:8080/QConvergeConsole/
- Serveur local : http:localhost:8080/QConvergeConsole/

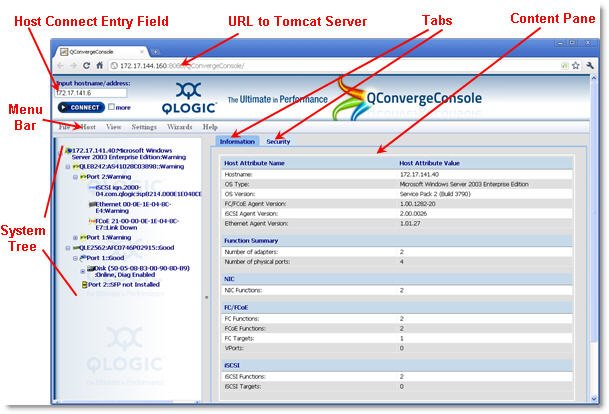

La fenêtre principale de QConvergeConsole s'affiche. La Figure 3–9 est une capture d'écran de la fenêtre principale de QConvergeConsole et indique les parties essentielles de cet écran.

Figure 3-9 Ecran principal de QConvergeConsole

Connectez-vous à l'hôte contenant le HBA universel comme suit :
1. Repérez le champ Input hostname/address dans l'angle supérieur gauche de l'écran QConvergeConsole.
2. Dans le champ Input hostname/address, saisissez le nom ou l'adresse IP de l'hôte, comme indiqué dans laFigure 3–10.
  Figure 3-10 Connexion à l'hôte dans QConvergeConsole
3. Cliquez sur Connect pour vous connecter.
  Lorsque la connexion est terminée, l'hôte et ses HBA s'affichent dans la structure du système (voir la Figure 3–9).

  Remarque - Pour autoriser la connexion des hôtes Oracle Solaris 10 à un hôte Oracle Solaris 11, vous devez saisir la commande netservices open sur l'hôte Oracle Solaris 11 après chaque réinitialisation de l'hôte Oracle Solaris 11. Toutefois, vous pouvez effectuer des connexions aux hôtes Oracle Solaris 10 à partir des hôtes Oracle Solaris 10 ou Oracle Solaris 11 sans saisir la commande netservices open sur chaque hôte.

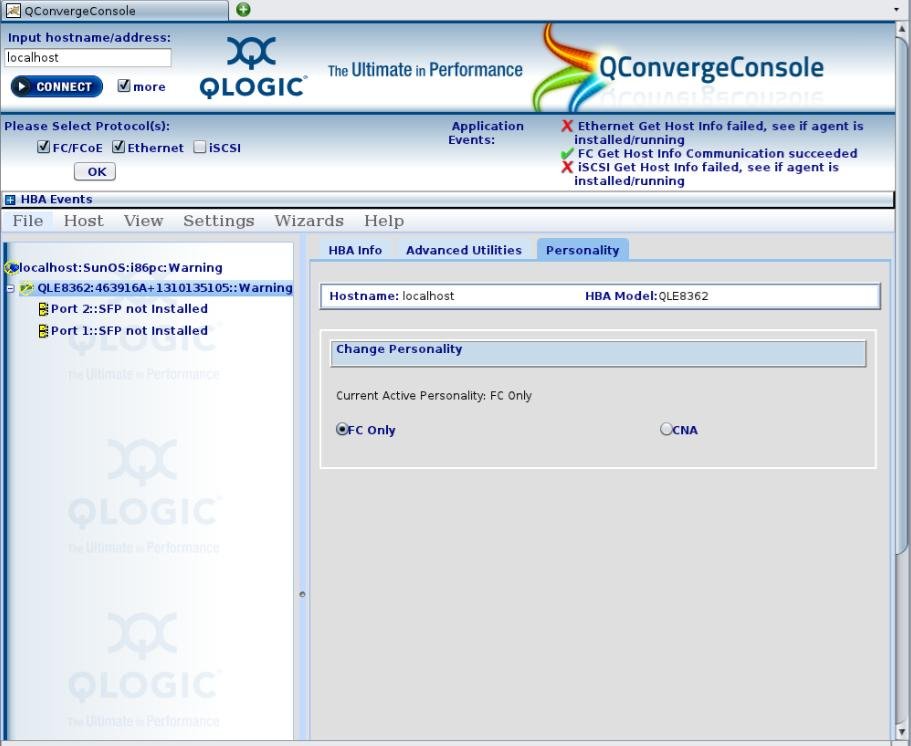

4. Dans la structure de système, sélectionnez le HBA universel sur l'hôte, puis l'onglet Personality (mode de protocole de fonctionnement), comme indiqué dans la Figure 3–11.
  Figure 3-11 Onglet Personality de Selected Adapter

Définissez le mode de protocole de fonctionnement du HBA universel en sélectionnant FC Only pour Fibre Channel ou CNA pour l'adaptateur réseau convergé.

Cliquez sur le bouton Save pour enregistrer les nouveaux paramètres.

Fermez QConvergeConsole et réinitialisez le système où le HBA universel a été installé pour appliquer la modification.
Remarque - Pour les systèmes prenant en charge le remplacement et l'enfichage à chaud, il est possible de procéder à un retrait et un enfichage à chaud de la carte au lieu d'effectuer une réinitialisation complète avec mise hors tension du système.
