Sun Storage 16 Gb Fibre Channel PCIe Universal Host Bus Adapter, QLogic

Quitter la vue de l'impression

Mis à jour : Juillet 2015



Identification et modification du mode de protocole de fonctionnement à l'aide des menus de configuration UEFI

Cette procédure indique comment déterminer et modifier le mode de protocole de fonctionnement du HBA universel à l'aide de l'utilitaire UEFI sur les systèmes x86.

  1. Entrez dans le menu de configuration UEFI du système.
  2. Sélectionnez l'onglet UEFI Driver Control (voir la Figure 3–6).

    Figure 3-6  Onglet UEFI Driver Control de la configuration UEFI (Fibre Channel)


    image:Capture d'écran de l'onglet UEFI Driver Control de l'utilitaire de configuration UEFI.
  3. Sélectionnez le HBA universel sur le côté gauche de l'écran.
  4. Sélectionnez Advanced Settings (voir la Figure 3–7).

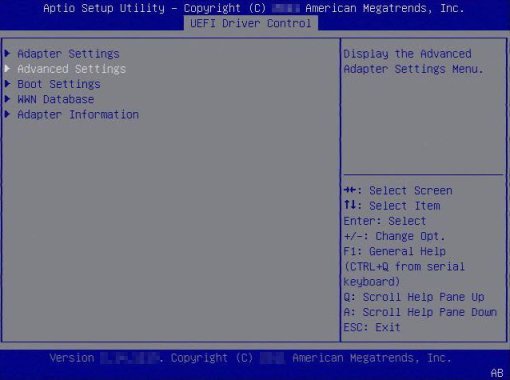

    Figure 3-7  Sélection des paramètres avancés


    image:Capture de l'écran Advance Settings de l'utilitaire de configuration UEFI.
  5. Sélectionnez Adapter Personality (mode de protocole de fonctionnement ), puis le mode (FC ou CNA) en fonction de vos besoins (voir la Figure 3–8).

    Figure 3-8  Sélection du mode de protocole de fonctionnement (Adapter Personality)


    image:Capture d'écran de la sélection du mode de protocole de fonctionnement (Adapter Personality) du HBA dans l'utilitaire de configuration UEFI.
  6. Sortez du menu UEFI en sélectionnant Save and Reset.
