Sun Storage 16 Gb Fibre Channel PCIe Universal Host Bus Adapter, QLogic

Quitter la vue de l'impression

Mis à jour : Juillet 2015



Installation du HBA universel

  1. Si le système sur lequel vous installez le HBA universel exécute le système d'exploitation Oracle Solaris, installez les deux patches du pilote ou le SRU pour votre plate-forme, comme indiqué dans la section Driver Software for the Oracle Solaris OS.
  2. Mettez un bracelet antistatique (voir la section Observing ESD and Handling Precautions).
  3. Pour connaître l'emplacement PCI Express dans lequel installer le HBA universel, reportez-vous au manuel de maintenance ou d'installation du système.
  4. Reportez-vous à la documentation du système pour arrêter le système, le mettre hors tension et le débrancher si nécessaire.
  5. Retirez le boîtier du système et le panneau de l'emplacement PCI Express disponible.
  6. Insérez le HBA universel dans un emplacement PCI Express x8 (ou plus) vide (voir la Figure 2–2).

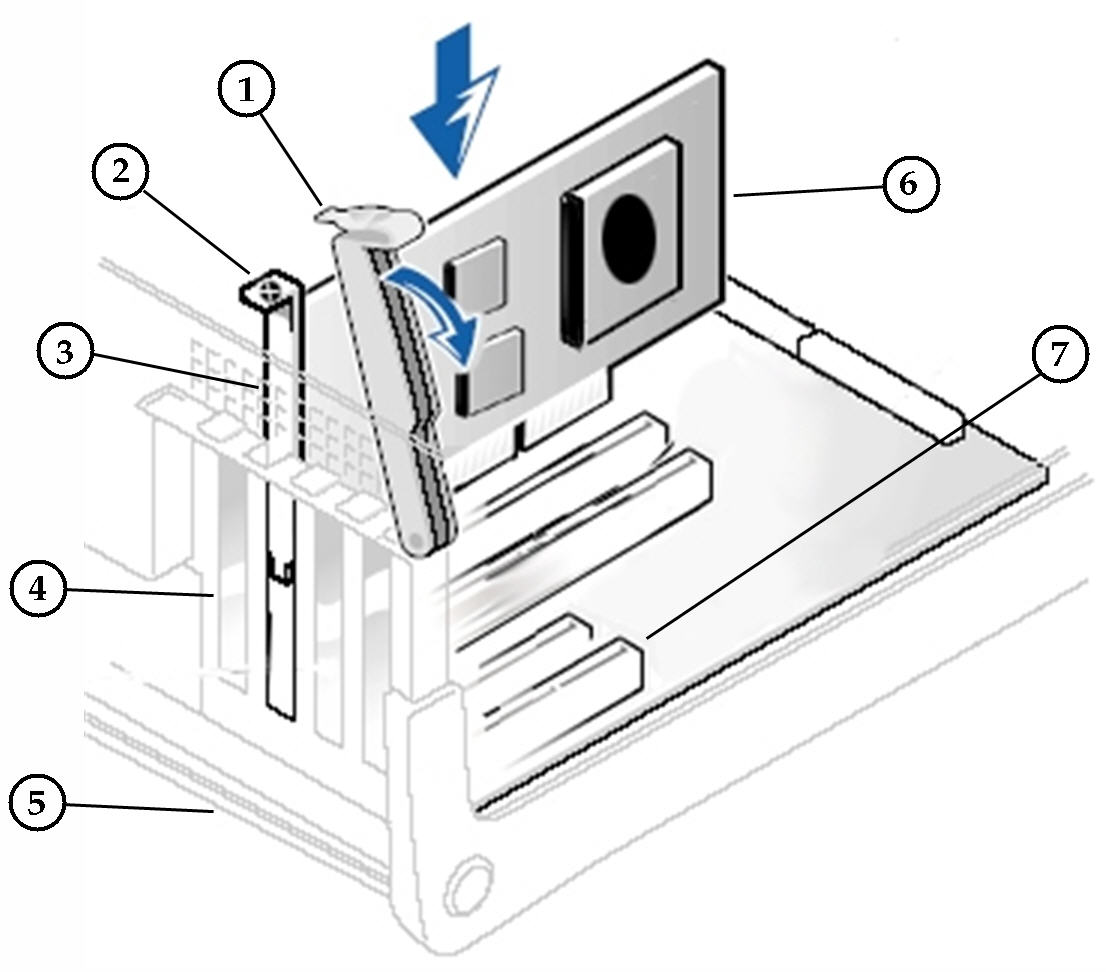

    Figure 2-2  Insertion du HBA universel

    image:Schéma illustrant le HBA universel et son insertion dans un emplacement.

    Légende du schéma

    1 Levier

    2Vis

    3Support de fixation du HBA universel

    4Pans de fermeture des emplacements

    5Châssis du système

    6Adaptateur de bus hôte universel

    7Emplacement PCI Express x8

  7. Appuyez fermement sur le HBA universel jusqu'à ce qu'il soit correctement logé dans son emplacement.
  8. Fixez le support de montage du HBA universel au boîtier à l'aide de la vis ou de l'attache du panneau.
  9. Replacez le boîtier de l'ordinateur et resserrez-en les vis.

    Le HBA universel est maintenant installé. Vous pouvez brancher les câbles optiques ou en cuivre (voir la section Connecting the Cables).


    Remarque - Ne mettez le système sous tension qu'une fois les câbles branchés.
