Sun Storage 16 Gb Fibre Channel PCIe Universal Host Bus Adapter, QLogic

Quitter la vue de l'impression

Mis à jour : Juillet 2015



Mise sous tension


Remarque - Avant la mise sous tension du système, lisez le Chapter 3, Operating Protocol Mode Configuration relatif à la modification du mode de protocole de fonctionnement du HBA universel. Il est important d'effectuer la procédure du Chapter 3, Operating Protocol Mode Configuration avant la mise sous tension du système pour éviter toute erreur de configuration potentielle.

Si le système était hors tension avant l'installation du HBA universel, mettez-le sous tension comme suit :

  1. Vérifiez que le HBA universel est bien installé sur le système.
  2. Vérifiez que le bon câble de données est connecté.
  3. Reportez-vous au manuel d'installation ou d'entretien du système pour savoir comment mettre celui-ci sous tension.
  4. Vérifiez l'état des DEL en vous reportant au Table 2–2 (pour 10 Gb FCoE) ou au Table 2–3 (pour 16 Gb, 8 Gb ou 4 Gb FC) pour vous assurer du bon fonctionnement du HBA universel.

    Les DEL vertes sont visibles à travers les ouvertures du support de montage du HBA universel, comme illustré dans la Figure 2–5.

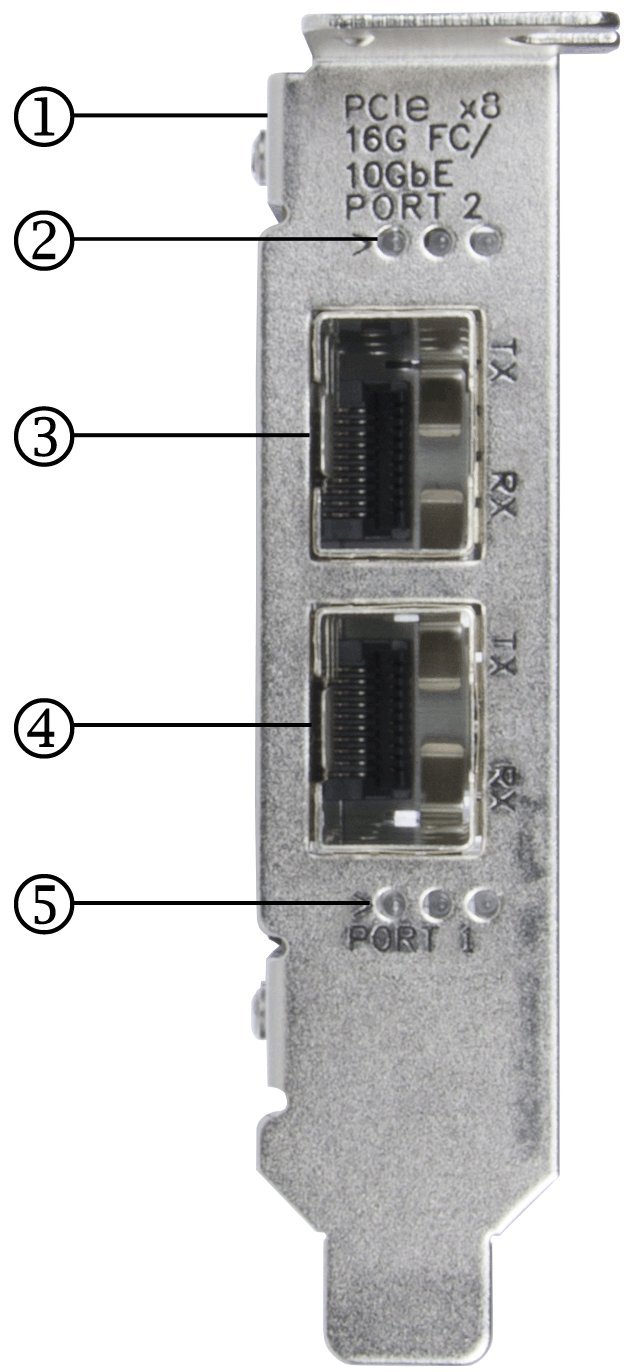

    Figure 2-5  DEL de l'adaptateur de bus hôte universel

    image:Tableau de la légende de la figure.

    Légende du schéma

    1 Support de montage (standard) à profil bas

    2DEL du port 2 (pour plus de détails, voir le Table 2–2 et le Table 2–3)

    3Connecteur LC du port 2

    4Connecteur LC du port 1

    5DEL du port 1 (pour plus de détails, voir le Table 2–2 et le Table 2–3)
