在 Legacy BIOS 引导模式下修改 iSCSI 虚拟驱动器属性 (BIOS)

使用以下过程在配置为使用 Legacy BIOS 引导模式的系统上使用 iSCSI BIOS 设置实用程序屏幕配置 iSCSI 虚拟驱动器。

iSCSI 虚拟驱动器主要用于运行驻留在外部服务器上的受支持操作系统以及用作本地服务器主机操作系统的受支持操作系统。

必须在 iSCSI 选项 ROM 中配置 iSCSI 虚拟驱动器。

开始之前，请确保符合以下要求：

您已熟悉 iSCSI 的运行原理以及 iSCSI 服务器设置过程。
您已经确认可以在客户机上挂载 iSCSI 目标。有关更多信息，请查看操作系统文档。
您有权访问在受支持操作系统上运行的外部 iSCSI 服务器。
服务器处于 Legacy BIOS 引导模式，而非 UEFI 引导模式。对于处于 UEFI 引导模式的服务器，请参见Modify iSCSI Virtual Drive Properties in UEFI Boot Mode (BIOS)。

访问 BIOS 设置实用程序。
有关说明，请参见Accessing the BIOS Setup Utility。
导航到 "Advanced" 菜单，然后选择 "Legacy iSCSI"。
此时将显示 "Launch Legacy iSCSI OpROM" 屏幕。
选择 "Launch Legacy iSCSI OpROM"，然后选择 "Enable"。
按 F10 功能键保存更改并退出 BIOS 设置实用程序。
系统将重新引导，并且将显示引导消息。

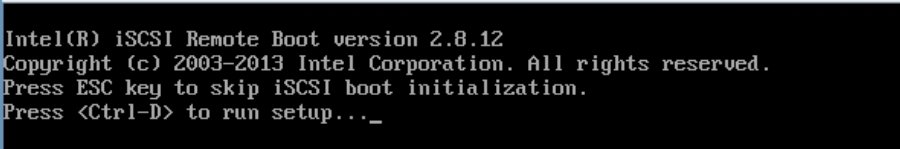

当出现以下消息时，多次按 Ctrl+D 以访问 iSCSI 选项 ROM。

此时将显示 "iSCSI Port Selection" 屏幕。
突出显示在 iSCSI 服务器中配置的网络适配器 MAC 地址，并键入 P 以将其状态更改为 "Boot:PRIMARY"。
选择网络适配器 MAC 地址。

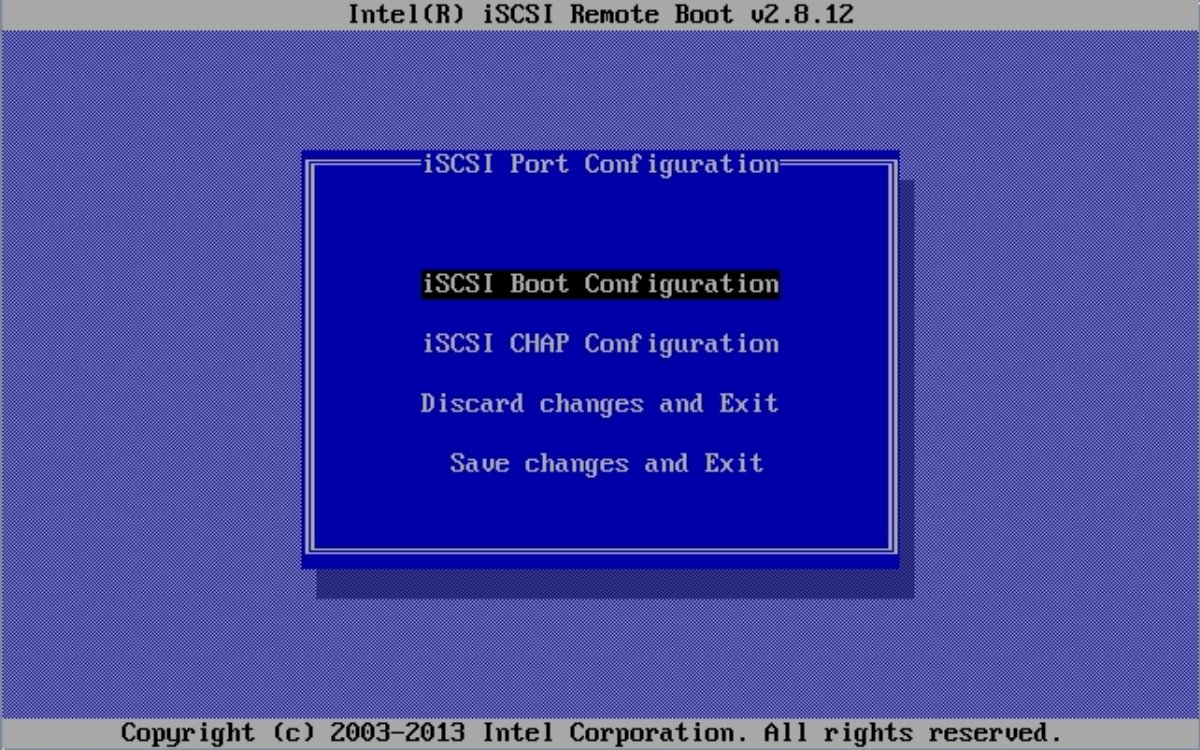

此时将显示 "iSCSI Port Configuration" 屏幕。
选择 "iSCSI Boot Configuration"。

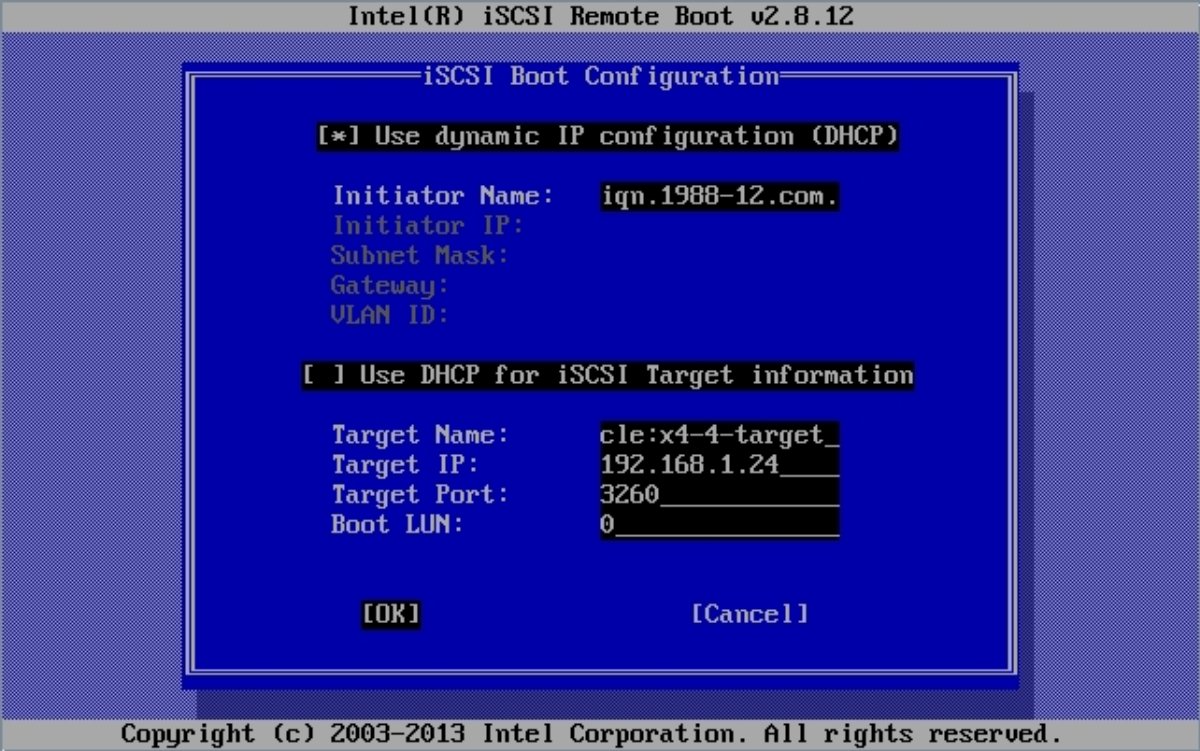

此时将显示 "iSCSI Boot Configuration" 屏幕。
在 "iSCSI Boot Configuration" 屏幕中，执行以下步骤：
1. 选择或取消选择 iSCSI 启动器的 "Use Dynamic IP Configuration" 属性。
2. 以 iSCSI 限定名 (iSCSI Qualified Name, iqn) 格式指定启动器名称，例如 iqn.1988-12.com.oracle:0010e02e458f。
3. 如果您取消选择了 "Use Dynamic IP Configuration" 属性，请指定 iSCSI 启动器 IP 地址、子网掩码、网关和 VLAN ID。
4. 选择或取消选择 "Use DHCP for iSCSI Target Information" 属性。
5. 以 iSCSI 限定名 (iSCSI Qualified Name, iqn) 格式指定目标名称，例如 iqn.1988-12.com.oracle:X5-2-target。
6. 如果您取消选择了 "Use DCHP for iSCSI Target Information" 属性，请指定目标 IP、目标端口和引导 LUN。
7. 选择 "OK"。
  此时将再次显示 "iSCSI Port Configuration" 屏幕。
选择 "iSCSI CHAP Configuration"。

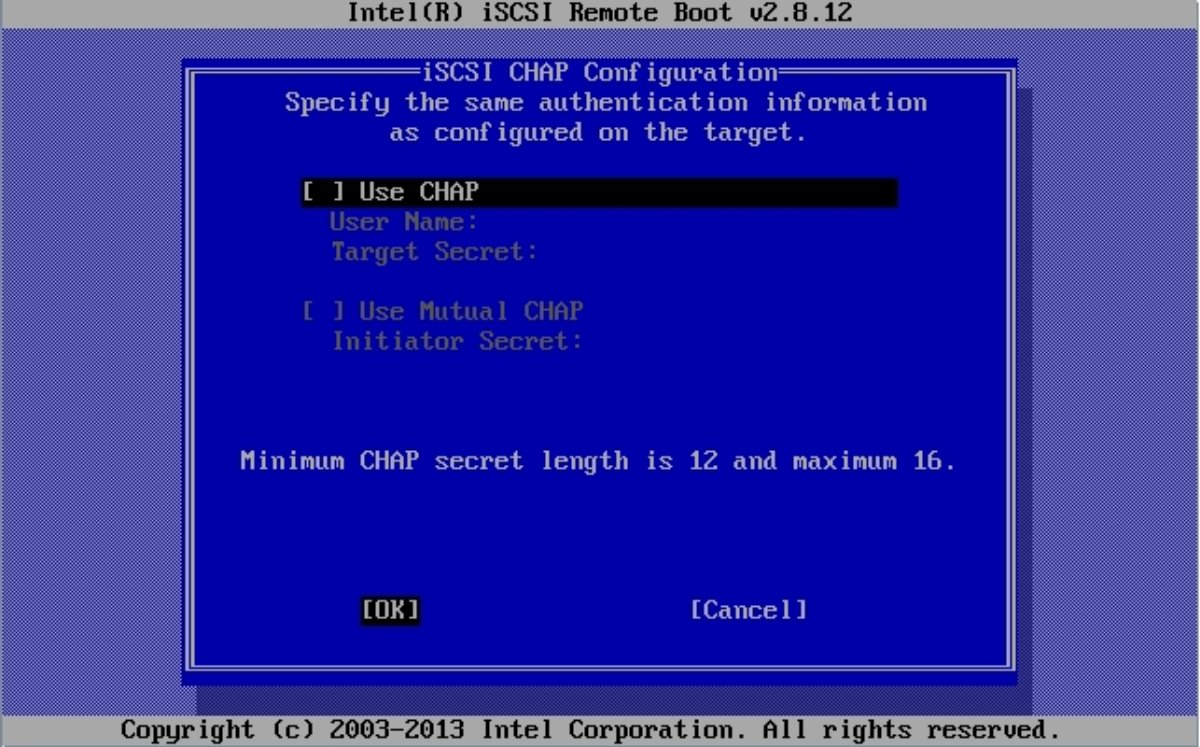

此时将显示 "iSCSI CHAP Configuration" 屏幕。
要配置 CHAP（Challenge-Handshake Authentication Protocol，质询握手身份验证协议），请在 "iSCSI CHAP Configuration" 屏幕中执行以下步骤：
1. 选择一个 CHAP 选项。
2. 指定您选择的 CHAP 选项的必需信息。
3. 选择 "OK"。
  此时将再次显示 "iSCSI Port Configuration" 屏幕。
按 F10 功能键保存更改并退出 BIOS 设置实用程序。
注 - 在您安装操作系统之前，新配置的 iSCSI 驱动器不会显示在 BIOS 引导列表中。
