Format de paquet des sondes transitives
Le paquet de sonde transitive est un protocole propriétaire de type Ethernet ETHERTYPE_ORCL (0x881b). Pour plus d'informations sur les des sondes transitives reportez-vous à la rubrique Détection de défaillance basée sur sonde Pour obtenir un exemple pour afficher les statistiques des sondes reportez-vous à Example 2–7. La capture d'écran suivante présente le format de paquet sonde transitive.

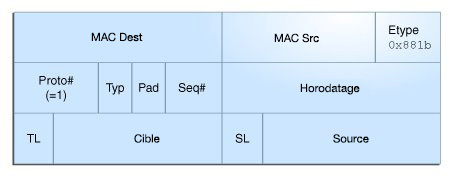

Figure B-1 Transitive sonde de détection de paquets
|
|
|
MAC de destination
|
Adresse MAC de destination.
|
|
src MAC
|
Adresse MAC d'origine.
|
|
Proto#
|
Numéro du protocole. Les données traitées (payload) de la couche 2 des paquets ETHERTYPE_ORCL 2 doivent commencer par un numéro de 16 bits, notamment 1 pour le paquet de sonde transitive.
|
|
Type
|
Type de paquet de sonde. Le type de paquet de sonde est 0 pour la demande et 1pour une réponse.
|
|
Pastille
|
(Tous les n'est pas égal à zéro. le remplissage).
|
|
Seq#
|
Clés de sondes Mots-clés de numéro de séquence.
|
|
Horodotage
|
Clés de sondes Mots-clés horodatage.
|
|
TL
|
Les informations sur la cible de longueur. Pour Ethernet, la longueur source est 6 bits.(longueur de l'adresse MAC Ethernet).
|
|
Cible
|
Adresse MAC du port cible.
|
|
SL
|
Les informations relatives à l'origine de longueur. Pour Ethernet, la longueur source est 6 bits.
|
|
Source
|
Port source adresse MAC.
|
|
