Ejemplo de una configuración para un túnel PPPoE

Esta sección contiene un ejemplo de un túnel PPPoE, que se utiliza como una ilustración para las tareas del Chapter 6, Configuración de un túnel de PPP a través de Ethernet. Aunque la ilustración muestra todos los participantes en el túnel, sólo administra un extremo, ya sea el lado del cliente o del servidor.

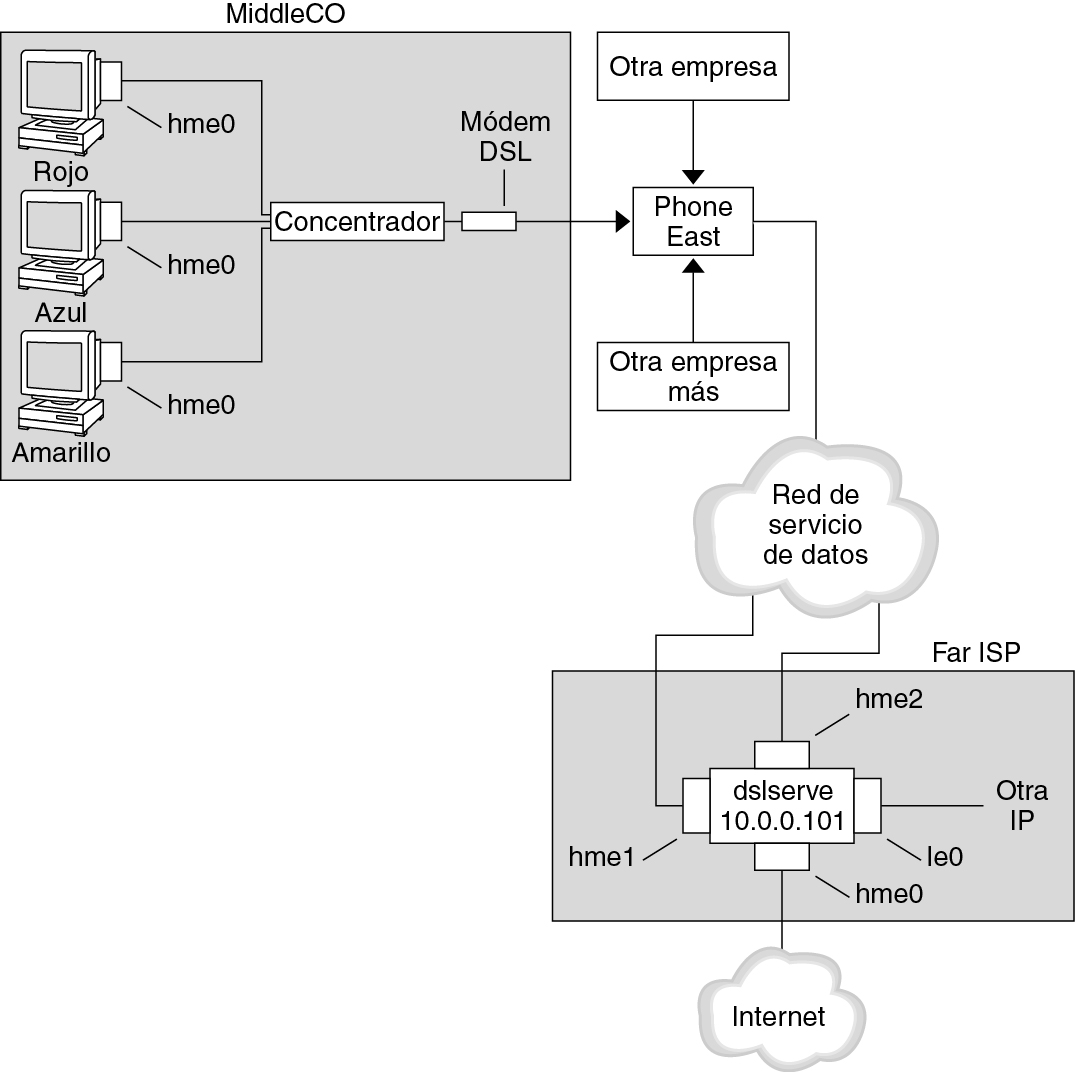

Figura 2-5  Ejemplo de un túnel PPPoE

En el ejemplo, MiddleCo desea proporcionar a los empleados acceso a Internet de alta velocidad. MiddleCo vende un paquete DSL de Phone East, que, a su vez, establece un contrato con el proveedor de servicios Far ISP. Far ISP ofrece Internet y otros servicios IP para clientes que compran DSL de Phone East.

Ejemplo de una configuración de cliente PPPoE

MiddleCo vende un paquete de Phone East que proporciona una línea DSL para el sitio. El paquete incluye una conexión autenticada dedicada al ISP para clientes PPPoE de MiddleCo. El administrador del sistema conecta a los posibles clientes PPPoE a un concentrador. Los técnicos de Phone East conectan el concentrador a sus equipos DSL.

Ejemplo de una configuración de servidor PPPoE

Para implementar los acuerdos comerciales que FarISP tiene con Phone East, el administrador del sistema en FarISP configura el servidor de acceso dslserve. Este servidor tiene las siguientes cuatro interfaces:

• eri0 – Interfaz de red primaria que se conecta a la red local

• hme0 – Interfaz a través de la que FarISP proporciona servicio de Internet para sus clientes

• hme1 – Interfaz contratada por MiddleCo para túneles PPPoE autenticados

• hme2 – Interfaz contratada por otros clientes para sus túneles PPPoE
