랙 슬라이드 레일에 컨트롤러 섀시 설치

섀시 무게가 무겁기 때문에 이 절차를 수행하려면 최소 두 명의 인원이 필요합니다. 이 절차를 혼자서 수행할 경우에는 장비가 손상되거나 부상을 입을 수 있습니다. 항상 장비 아래부터 랙에 적재해야 합니다.

1. 범용 19인치 캐비닛을 사용 중인 경우 아래와 같이 레일 플레이트를 설치할 위치의 위쪽 및 아래쪽 구멍에 M6 사각형 케이지 너트를 끼웁니다.

2. 슬라이드 레일 조립품의 양쪽 끝에 있는 브래킷이 전면 및 후면 랙 포스트 바깥쪽에 위치하도록 랙에 슬라이드 레일 조립품을 배치합니다. 다음 그림은 레일 조립품 브래킷을 설명합니다.

3. 랙 포스트에 각 슬라이드 레일 조립품을 부착합니다. 단, 나사를 완전히 조이지는 마십시오.

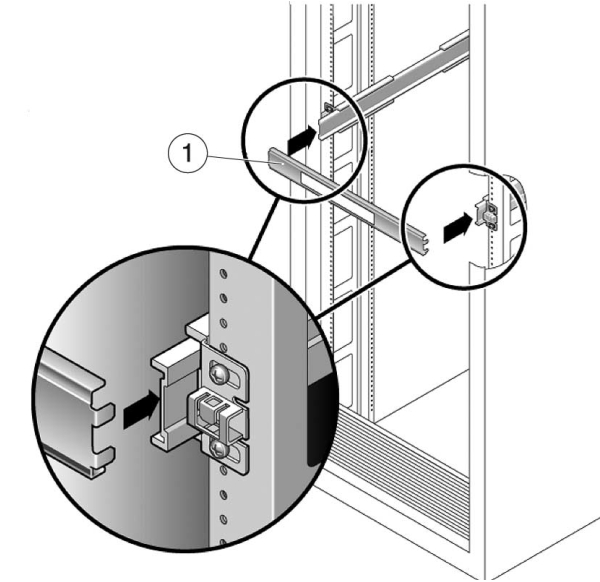

4. 랙의 전면으로부터 레일 너비 스페이서(1)로 레일의 적정한 너비를 설정합니다.

5. 브래킷의 나사를 조입니다.
6. 스페이서를 분리하고 레일이 랙에 단단히 부착되어 있는지 확인합니다.

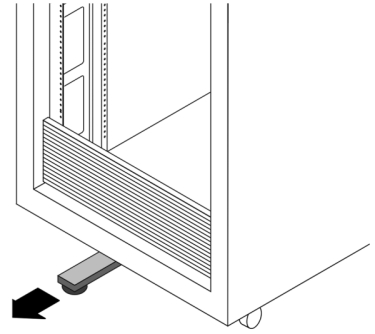

7. 랙에 기울임 방지 발이 포함되어 있는 경우 랙 아래쪽에서 펼칩니다.

8. 랙 고정 발을 낮추지 않았으면 낮춥니다.
9. 슬라이드 레일을 랙의 슬라이드 레일 조립품 안으로 가능한 깊이 밀어 넣습니다.
10. 섀시를 올려서 마운팅 브래킷의 뒤쪽 끝을 슬라이드 레일에 맞추고 섀시를 슬라이드 레일에 삽입하여 천천히 밀어 넣어 마운팅 브래킷이 슬라이드 레일 중지 위치(~12인치 또는 30cm)까지 오도록 합니다. 이때 찰칵 소리가 납니다.

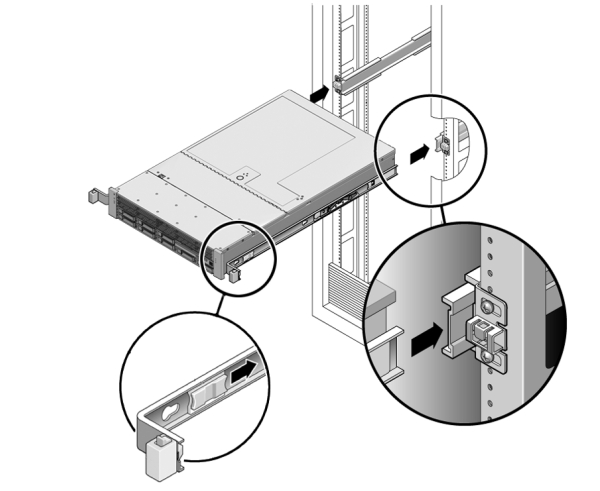

11. 다음 그림은 7120/7320 섀시 삽입 및 슬라이드 레일 잠금 장치 사용에 대해 설명합니다.

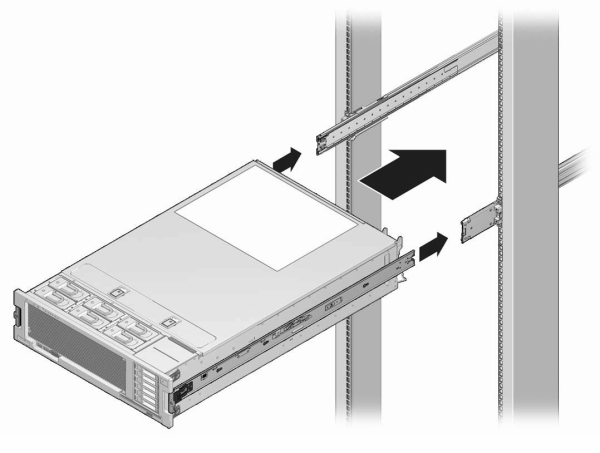

12. 다음 그림은 7420 섀시 삽입을 설명합니다.
