케이블 관리 조립품 설치
CMA(케이블 관리 암)는 랙에서 컨트롤러 케이블을 배치하는 데 사용할 수 있는 선택적 조립품입니다. 이 절차는 랙 뒤쪽에서 완료됩니다.
-

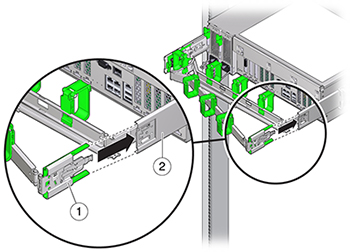

커넥터가 찰칵 소리를 내며 제자리에 잠길 때까지 CMA의 마운팅 브래킷 커넥터(1)를 오른쪽 슬라이드 레일(2)에 삽입합니다.
-

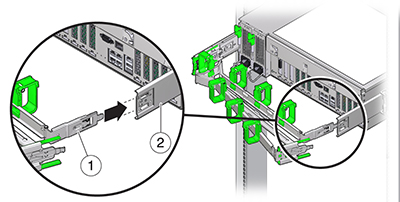

커넥터가 찰칵 소리를 내며 제자리에 잠길 때까지 오른쪽 CMA 슬라이드 레일 커넥터(1)를 오른쪽 슬라이드 레일 조립품(2)에 삽입합니다.
-
커넥터가 찰칵 소리를 내며 제자리에 잠길 때까지 왼쪽 CMA 슬라이드 레일 커넥터를 왼쪽 슬라이드 레일 조립품에 삽입합니다.
-
필요한 케이블을 컨트롤러에 설치하고 경로를 지정합니다.
-
필요한 경우 케이블 후크와 루프 스트랩을 CMA에 연결하고 케이블이 고정될 때까지 누릅니다.
주 -
케이블 후크와 루프 스트랩은 CMA에 사전 설치되어 있습니다. 케이블 후크와 스트랩을 다시 설치해야 하면 이 단계를 수행하십시오.
-

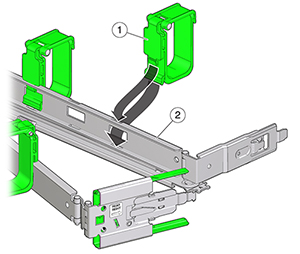

최상의 결과를 위해 CMA 암(2)의 뒤쪽을 향한 면에 3개의 케이블 스트랩(1)을 균등한 간격으로 배치하고 컨트롤러에 가장 가까운 CMA의 측면에 3개의 케이블 스트랩을 배치합니다.
