컨트롤러에 슬라이드 레일 설치

주 - 슬라이드 레일 조립품은 9.5mm 사각형 구멍을 사용하는 랙만 지원합니다. 7.2mm, M6, M5 또는 10-32 마운팅 구멍을 사용하는 랙을 비롯한 다른 모든 랙은 지원되지 않습니다. 랙의 레일 구멍의 크기에 대한 자세한 내용은 랙 설명서를 참조하십시오.

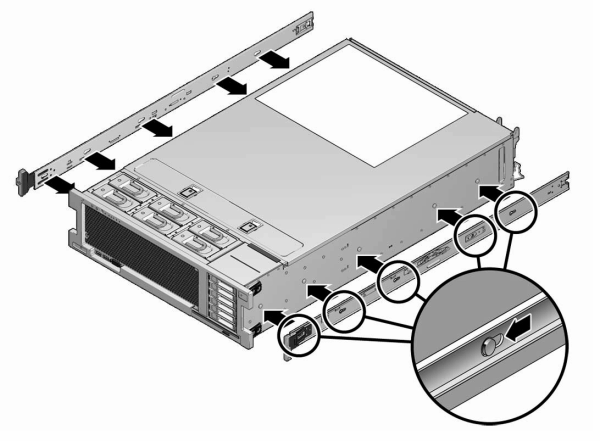

슬라이드 레일 잠금 장치가 섀시 전면에 오고 마운팅 브래킷의 구멍이 섀시 측면에 있는 위치 핀과 맞춰지도록 섀시에 마운팅 브래킷을 배치합니다.
주 - 마운팅 브래킷은 동일하며 섀시 측면 중 하나에 설치될 수 있습니다.
섀시 고정 핀 5개의 머리를 마운팅 브래킷의 키 구멍 5개에 통과시켜 마운팅 브래킷 클립이 찰칵 소리를 내며 완전히 잠길 때까지 섀시 앞쪽으로 마운팅 브래킷을 당깁니다.
후면 고정 핀이 마운팅 브래킷 클립에 걸려 있는지 확인합니다.
섀시의 반대쪽 측면에 다른 마운팅 브래킷을 설치하려면 1~3단계를 반복합니다.
