컨트롤러 섀시에 마운팅 브래킷 설치

마운팅 브래킷이 슬라이드 레일 안쪽에 제공되어 있는 경우 이 절차를 시작하기 전에 마운팅 브래킷을 다음과 같이 제거해야 합니다.

• 슬라이드 레일의 포장을 풀고 조립품 앞에 있는 슬라이드 레일 잠금 장치를 찾습니다.

• 잠금 장치의 위쪽과 아래쪽에 있는 탭을 누른 상태로(1) 마운팅 브래킷을 중지 위치까지 잡아 당깁니다.

• 마운팅 브래킷 앞쪽으로 마운팅 브래킷 해제 버튼을 누르면서(2) 조립품에서 브래킷을 뺍니다.

다음 그림은 7120/7320 레일 키트를 분해하는 절차를 설명합니다.

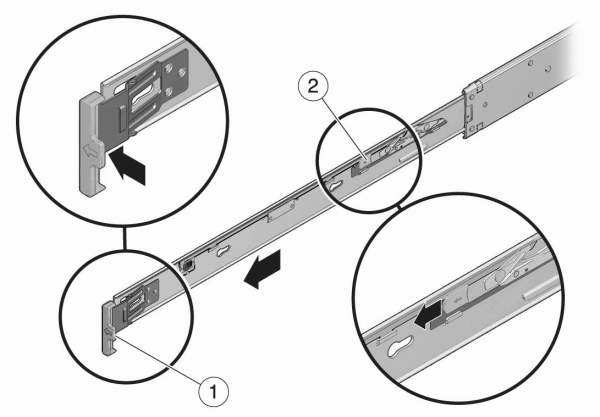

다음 그림은 7420 레일 키트를 분해하는 절차를 설명합니다.

1. 슬라이드 레일 잠금 장치가 섀시 전면에 오고 마운팅 브래킷의 구멍이 섀시 측면에 있는 위치 핀과 맞춰지도록 섀시에 마운팅 브래킷을 배치합니다.
2. 다음 그림은 7120/7320 마운팅 브래킷을 연결하는 방법을 설명합니다.

3. 다음 그림은 7420 마운팅 브래킷을 연결하는 방법을 설명합니다.

4. 섀시 고정 핀 4개의 머리를 마운팅 브래킷의 구멍 4개에 통과시켜 설치 브래킷 클립이 찰칵 소리를 내며 완전히 잠길 때까지 섀시 앞쪽으로 설치 브래킷을 당깁니다.
5. 모든 마운팅 핀이 섀시에 완전히 조여졌는지 확인합니다.
6. 위 절차를 반복하여 섀시의 반대쪽 측면에 나머지 마운팅 브래킷을 설치합니다.
