랙 슬라이드 레일에 Disk Shelf 설치
-
Oracle Storage Drive Enclosure DE2-24P에는 캐비닛에 수직 공간의 표준 마운팅 장치 2개(2RU)가 필요합니다. 캐비닛 아래쪽에서 시작하여 적절한 랙 장치(RU) 높이(랙 구멍 6개)를 찾습니다. 컨트롤러 아래에 Disk Shelf를 설치하여 랙이 기울어지지 않도록 합니다.
-

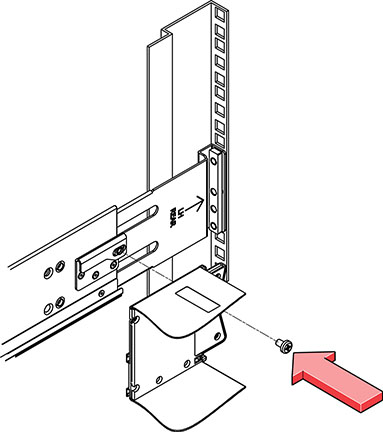

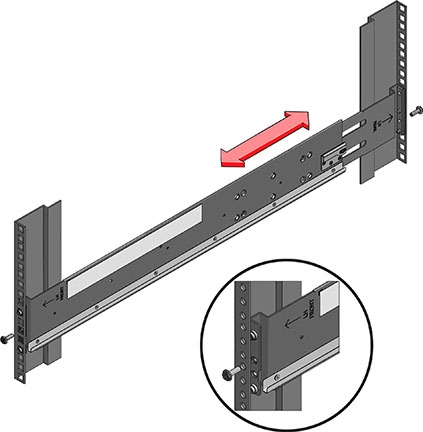

랙이 나사산이 없는 범용 19인치 또는 Sun Rack II 캐비닛인 경우 a) 앞쪽 레일 위치 못을 랙 앞쪽의 해당 구멍 안에 배치합니다. 레일 플랜지는 캐비닛 플랜지 안에 있어야 하며 레일 레이블은 캐비닛 안쪽을 향해야 합니다. b) 랙 앞쪽을 관통하여 레일 위쪽 구멍에 나사 1개를 삽입하고 조입니다. c) 레일 길이를 조정하여 맞추고 뒤쪽 레일 위치 못을 해당하는 뒤쪽 랙 구멍에 넣습니다. d) 랙 뒤쪽을 관통하여 레일 뒤쪽 구멍에 나사 1개를 삽입하고 조입니다.
-
랙이 나사산이 있는 범용 19인치 캐비닛인 경우 a) T20 Torx 드라이버를 사용하여 레일의 앞쪽 및 뒤쪽에서 레일 위치 못을 제거합니다. b) 제공된 렌치를 사용하여 레일의 양쪽 끝에서 위치 못을 뺀 위치에 핀 2개를 삽입합니다. c) 레일 플랜지를 캐비닛 플랜지 안쪽에 배치하고 레일 레이블이 캐비닛 안쪽을 향하도록 하여 레일 앞쪽을 캐비닛 안쪽에 배치합니다. 핀이 랙 구멍 안에 완전히 들어가야 합니다. d) 랙 앞쪽을 관통하여 레일 위쪽 구멍에 나사 1개를 삽입하고 조입니다. e) 레일 길이를 조정하여 맞추고 뒤쪽 핀을 해당하는 뒤쪽 랙 구멍에 넣습니다. f) 랙 뒤쪽을 관통하여 레일 뒤쪽 구멍에 나사 1개를 삽입하고 조입니다.
-
들어올리는 기계를 사용하거나 두 명의 인원이 Disk Shelf 양쪽을 잡아서 조심스럽게 들어올리고 왼쪽과 오른쪽 레일의 아래 선반에 Shelf를 놓습니다. 팬 모듈 핸들이 있는 전원 공급 장치를 이용하여 들어 올리지 마십시오.
-
캐비닛 안에 완전히 장착될 때까지 Shelf를 레일쪽으로 조심스럽게 밉니다. 손전등을 사용하여 Shelf가 레일 안쪽에 완전히 장착되었는지 확인해야 합니다. 다시 장착하기 위해 Shelf를 빼는 경우 Shelf를 계속 받칩니다.
-
레일마다 긴 패치락 나사 하나를 설치하여 Shelf 뒤쪽을 랙 뒤쪽에 고정합니다. 나사를 삽입할 수 없는 경우 Shelf가 레일 안쪽에 완전히 장착되지 않았을 수 있습니다.
-
앞쪽 측면 캡을 빼고 나사 하나를 앞쪽 각 측면에 설치하고 캡을 다시 끼웁니다.
-
다음 절에서 설명하는 대로 Disk Shelf에 전원을 연결하여 공급합니다.
