CPU 和内存

ZS4-4 控制器具有四个 Intel Xeon E7-8895 v2 15 核 2.8 GHz CPU 和八个内存竖隔板，如下图所示。内存配置为 16GB DDR3 DIMM，可支持 1.5TB（九十六个 16GB）。需要完全填充所有 ZS4-4 DIMM 竖隔板才能支持此配置。

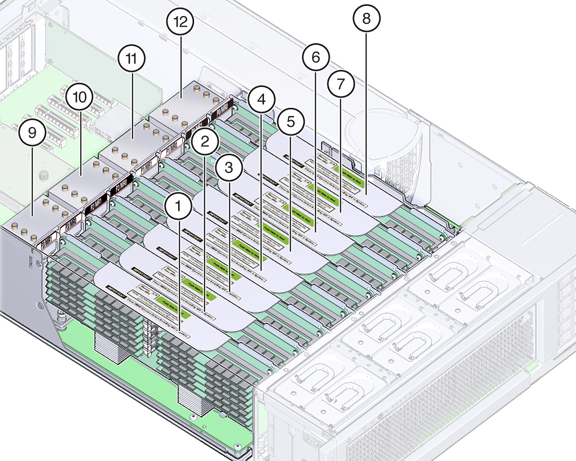

图 1-11  ZS4-4 CPU 和内存

图例 1 内存竖隔板 P3/MR1 7 内存竖隔板 P0/MR1 2 内存竖隔板 P3/MR0 8 内存竖隔板 P0/MR0 3 内存竖隔板 P2/MR1 9 CPU P3 4 内存竖隔板 P2/MR0 10 CPU P2 5 内存竖隔板 P1/MR1 11 CPU P1 6 内存竖隔板 P1/MR0 12 CPU P0

每个内存竖隔板包含十二个 DIMM 插槽、四个 DDR3 通道和两个内存缓冲区 ASIC。每个内存缓冲区具有两个通道（A 和 B），并且每个通道链接到三个 DIMM 插槽。每个内存缓冲区通过 SMI-2 链路连接到处理器的内置内存控制器。

设备日志和 "Maintenance"（维护）> "Hardware"（硬件）视图中的 DIMM 名称均显示全名称，例如 /SYS/MB/P0/D7。

有关内存布局以及 DIMM 的更换过程，请参见Oracle ZFS Storage Appliance 客户服务手册中的ZS4-4 CRU 维护过程。
