Oracle ZFS Storage Appliance 概述
浏览器用户界面 (Browser User Interface, BUI)
命令行界面 (Command Line Interface, CLI)
Oracle Storage Drive Enclosure DE2-24P

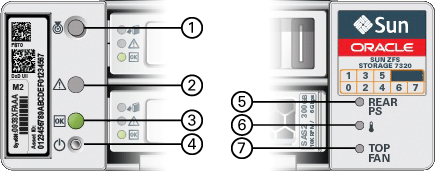

以下图形和图例标识了前面板 LED 指示灯。
图 1-49 7320 控制器前面板
|
以下图形和图例标识了 7320 前面板驱动器位置。 两个用于存储操作系统的镜像硬盘驱动器 (hard disk drive, HDD) 位于插槽 0 和 1 中。最多有四个存储着读取高速缓存的固态驱动器 (ReadZilla SSD) 按顺序填充在插槽 2 到插槽 5 中。插槽 6 和插槽 7 为空，且必须包含驱动器填充面板。
图 1-50 7320 前面板驱动器位置
|
|
