后面板

下面的图形显示了 ZS3-2 控制器 PCIe 插槽和后面板组件。

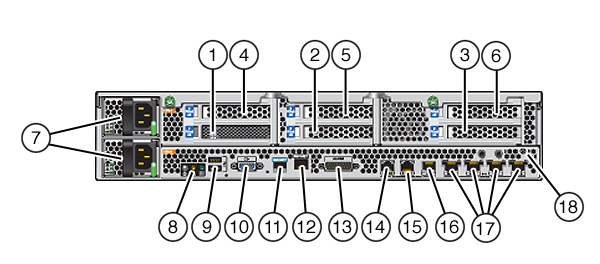

图 1-25  ZS3-2 控制器后面板

图例 1 SAS-2 HBA（插槽 1） 7 交流电源 PS1（顶部），PS0（底部） 13 报警端口，DB-15 连接器 24x4 SAS-2 HBA（插槽 2） 8 系统状态 LED 指示灯 14-16 群集 I/O 端口 3 PCIe 插槽 3 9 USB 2.0 端口 17 10 千兆位以太网端口 4 PCIe 插槽 4 10 SP 15 针 VGA 视频端口 18 机箱地线接柱 5 PCIe 插槽 5 11 串行管理端口 6 PCIe 插槽 6 12 网络管理端口

4x4 SAS-2 HBA

4x4 SAS-2 HBA 安装在 ZS3-2 的 PCIe 插槽 2 中，提供到外部 DE2 和 Sun Disk Shelf 的连接。 编号为 0-3（从左到右）的 HBA 端口如下所示：

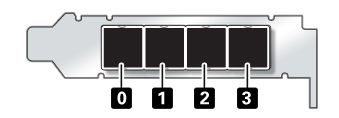

图 1-26  4x4 SAS-2 HBA 端口号

有关包含额外的 4x4 SAS-2 HBA 的控制器的插槽位置，请参见PCIe 选件。

串行管理端口

串行管理连接器 (SER MGT) 是一个 RJ-45 端口，它提供了到服务处理器 (service processor, SP) 控制台的终端连接。

图 1-27  串行管理端口

网络管理端口

网络管理连接器 (NET MGT) 是一个 RJ-45 端口，它提供到 SP 控制台的备用终端接口。

图 1-28  网络管理端口

以太网端口

ZS3-2 具有四个 RJ-45 10 千兆位以太网 (10GbE) 网络连接器，分别标记为 NET 3、NET 2、NET 1 和 NET 0，在后面板上从左向右排列。这些端口的运行速率为 100 兆位/秒、1000 兆位/秒和 10 兆位/秒。使用这些端口可将设备连接到网络。

图 1-29  以太网端口

位于每个 NET 端口上方的 LED 指示灯是每个端口的链路/活动指示灯（左侧）和速度指示灯（右侧），如下表中所述：

连接类型 EEE 术语 速度 LED 指示灯的颜色 传输速率 快速以太网 100BASE-TX 熄灭 100 兆位/秒 千兆位以太网 1000BASE-T 黄色 1000 兆位/秒 10 千兆位以太网 10GBASE-T 绿色 10000 兆位/秒

群集 I/O 端口

两个群集串行端口（0 和 1）和一个以太网端口在两个控制器之间提供通信来构成群集配置。有关如何连接缆线以形成群集的信息，请参见Oracle ZFS Storage Appliance 管理指南中的ZS3-2 群集布线。

图 1-30  群集 I/O 端口：串行 0、串行 1 和以太网
