后面板

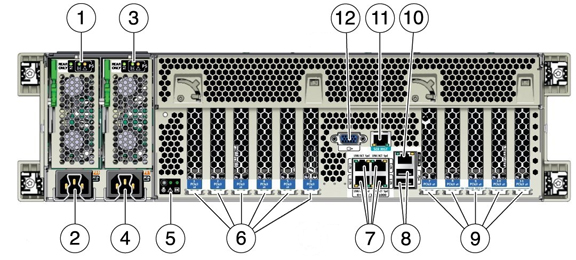

下图显示了 ZS4-4 后面板。本图未介绍基本配置 PCIe 卡。

图 1-4  ZS4-4 控制器后面板

图例 1 电源单元 (PSU) 0 指示灯面板 7 网络 (NET) 10 GbE 端口：NET0–NET3 2 PSU 0 AC 插口 8 USB 2.0 连接器（2 个） 3 PSU 1 指示灯面板 9 PCIe 卡插槽 7–11 4 PSU 1 AC 插口 10 服务处理器 (SP) 网络管理 (NET MGT) 端口 5 系统状态指示灯面板 11 串行管理 (SER MGT) RJ-45 端口 6 PCIe 卡插槽 1-6 12 DB-15 视频端口

以太网端口

ZS4-4 在后面板上具有四个 RJ-45 10 千兆位以太网 (10GbE) 网络连接器，分别标记为 NET 0、NET 1、NET 2 和 NET 3（从左下向右上），如下图中所示。使用这些端口可将设备连接到网络。

位于 NET 端口上方标记为 2、0、3、1 的 LED 指示灯（从左向右）是链路/活动指示灯。

图 1-5  以太网端口

LED 指示灯 状态 OFF (1) 无链接 ON (0) 链接，无活动 闪烁 链接，活动

网络管理端口

下图中显示的网络管理连接器 (NET MGT) 是一个 RJ-45 端口，它提供到服务处理器 (service processor, SP) 控制台的备用终端接口。

图 1-6  网络管理端口

串行管理端口

下图中显示的串行管理连接器 (SER MGT) 是一个 RJ-45 端口，它提供到 SP 控制台的终端连接。

图 1-7  串行管理端口

4x4 SAS-2 HBA

4x4 SAS-2 HBA 提供到外部 DE2-24 和 Sun Disk Shelf 的连接。HBA 端口从上到下依次编为 3 号到 0 号，如下图所示。

图 1-8  4x4 SAS-2 HBA 端口号

有关 HBA 的 4x4 SAS-2 HBA 插槽位置，请参见PCIe 插槽顺序。
