前面板

前面板由驱动器和指示灯组成。

驱动器位置

下图显示了驱动器的位置。

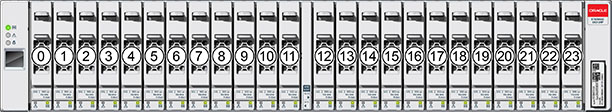

图 1-67  Oracle Storage Drive Enclosure DE2-24P 驱动器位置

每个磁盘机框最多支持四个 Logzilla SSD。

应该按插槽 20、21、22 和 23 的顺序填充 Logzilla SSD。

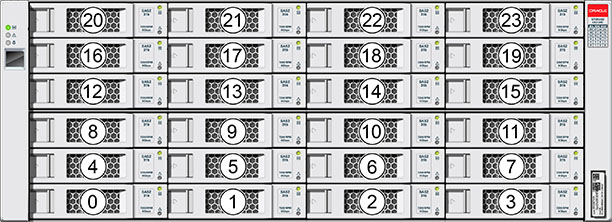

图 1-68  Oracle Storage Drive Enclosure DE2-24C 和 Sun Disk Shelf 驱动器位置

每个磁盘机框最多支持四个 Logzilla SSD。

应该按插槽 20、21、22 和 23 的顺序填充 Logzilla SSD。 （显示了 Oracle Storage Drive Enclosure DE2-24C，它表示两个型号。）

前面板指示灯

下图显示了前面板指示灯。

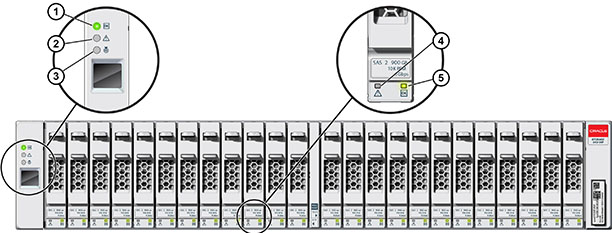

图 1-69  Oracle Storage Drive Enclosure DE2-24P 状态指示灯

图例 1 系统电源指示灯 4 驱动器故障指示灯 2 模块故障指示灯 5 电源/活动指示灯 3 定位指示灯

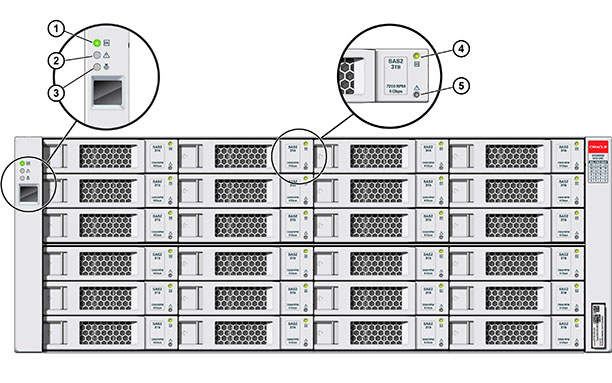

图 1-70  Oracle Storage Drive Enclosure DE2-24C 状态指示灯

图例 1 系统电源指示灯 4 电源/活动指示灯 2 模块故障指示灯 5 驱动器故障指示灯 3 定位指示灯

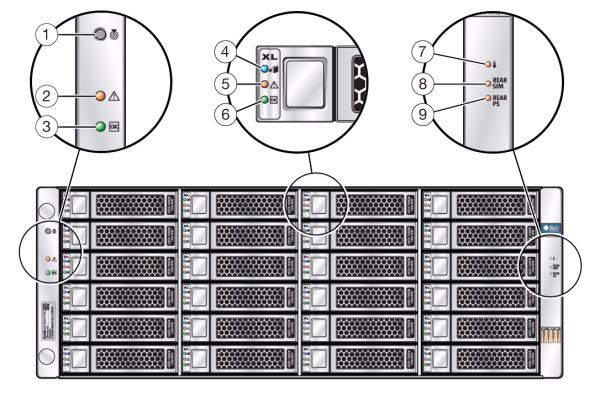

图 1-71  Sun Disk Shelf 状态指示灯

图例 1 定位按钮和指示灯 4 磁盘可移除指示灯 7 温度过高警告指示灯 2 系统故障指示灯 5 磁盘故障指示灯 8 SIM 板故障指示灯 3 系统电源指示灯 6 磁盘活动指示灯 9 电源故障指示灯
