前面板

下面的图形和图例显示了前面板和驱动器位置。Logzilla 3.5" SSD 应装入插槽 3 中，它在配置有内部 Sun Aura 闪存 HBA Logzilla 的控制器中不受支持。

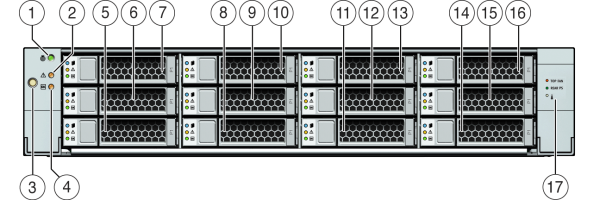

图 1-36 7120 控制器前面板

image:图中显示了控制器前面板上的组件

图例
1 定位器 LED 指示灯/按钮（白色）	`7` HDD 2	`13` HDD 8
2 需要维修操作 LED 指示灯（琥珀色）	`8` HDD 或 SSD 3	`14` HDD 9
3 电源按钮	9 HDD 4	15 HDD 10
4 电源/正常 LED 指示灯（绿色）	10 HDD 5	16 HDD 11
5 HDD 0	11 HDD 6	17 驱动器映射
6 HDD 1	12 HDD 7
