PCIe 插槽顺序

向基本配置中安装更多 PCIe 卡时，卡必须按特定顺序添加。

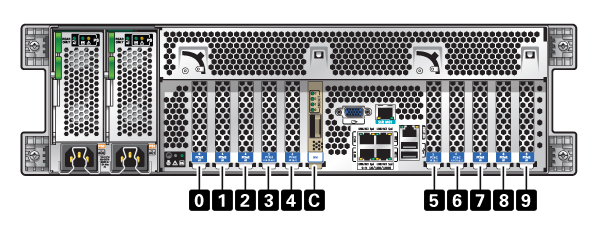

图 1-23  ZS3-4 PCIe 插槽

按以下顺序安装可选 PCIe 卡：

PCIe 卡 插槽顺序 1. 4 端口 (4x4) SAS-2 外部 HBA 插槽 2、7 2. 8Gb FC HBA 插槽 9 最后安装其他 FC HBA 3. Infiniband HCA 插槽 3、6、4、5、2、7 4. 2 端口 10Gb 以太网 NIC 插槽 3、6、4、5、2、7、9 注 -  如果要添加一个 2 端口 10Gb 以太网光纤 NIC 和 2 端口 10Gb 以太网铜质 NIC，则 10Gb 以太网光纤 NIC 插槽优先。 5. 4 端口 1Gb 以太网 NIC 插槽 3、6、4、5、2、7、9 6. 16Gb FC HBA 插槽 3、6、4、5、2、7、9 7. 其余 8Gb FC HBA 插槽 3、6、4、5、2、7（插槽 9，请参见步骤 2）
