Indication de l'emplacement du montage en rack
Utilisez la carte d'installation du montage en rack pour identifier les trous de montage appropriés pour les glissières.
Remarque - Chargez le rack de bas en haut.
-
Assurez-vous qu'au moins une unité de rack (1U) d'espace vertical soit disponible dans le rack pour installer le serveur.
Voir la section Conditions requises pour le rack.
-
Placez la carte d'installation du montage en rack contre les rails avant.
Le bord inférieur de la carte correspond au bord inférieur du serveur. Mesurez depuis le bas de la carte d'installation.

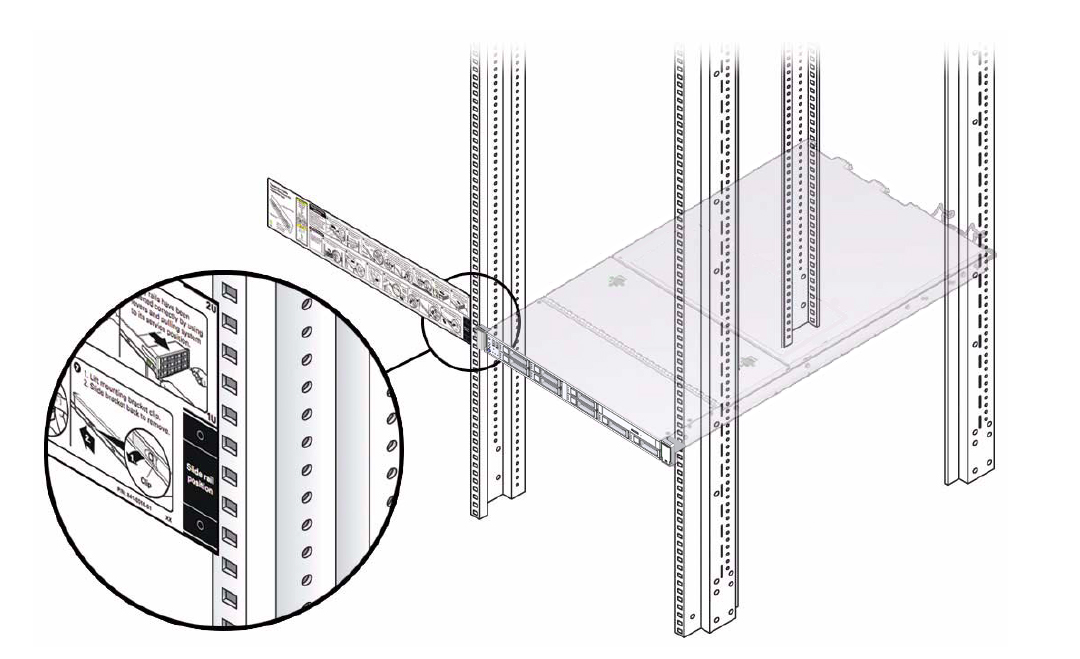

Figure 5 Modèle de carte d'installation du montage en rack
- Marquez les trous de montage des glissières avant.
- Marquez les trous de montage des glissières arrière.
