Installation du serveur dans les ensembles glissières
Suivez cette procédure pour installer le châssis du serveur, avec des supports de montage, dans les ensembles glissières montés sur le rack.
 | Mise en garde - Cette procédure nécessite au moins deux personnes en raison du poids du serveur. Si vous tentez d'effectuer seul cette opération, vous risquez de vous blesser ou d'endommager l'équipement. |
| Mise en garde - Les équipements doivent toujours être chargés dans un rack en partant du bas vers le haut, afin de ne pas alourdir la partie supérieure, ce qui risquerait de faire basculer le rack. Déployez la barre stabilisatrice du rack pour l'empêcher de basculer pendant l'installation des équipements. |
- Poussez aussi loin que possible les glissières dans les ensembles glissières du rack.
- Placez le serveur de manière à aligner les extrémités arrière des supports de montage avec les ensembles glissières montés dans le rack.
-
Insérez les supports de montage dans les glissières, puis poussez le serveur dans le rack jusqu'à ce que les supports de montage heurtent les butées des glissières (environ 30 cm).
Figure 8 Insertion du serveur équipé de supports de montage dans les glissières
Légende du schéma
1 Insertion du support de montage dans la glissière
2 Bouton de dégagement de la glissière
3 Verrou de glissière
-
Maintenez enfoncés les boutons de dégagement de glissière verts situés sur chaque support de montage tout en poussant le serveur à l'intérieur du rack. Continuez de pousser le serveur dans le rack jusqu'à ce que les verrous des glissières (sur l'avant des supports de montage) s'embraient dans les ensembles glissières.
Vous entendez alors un déclic sonore.

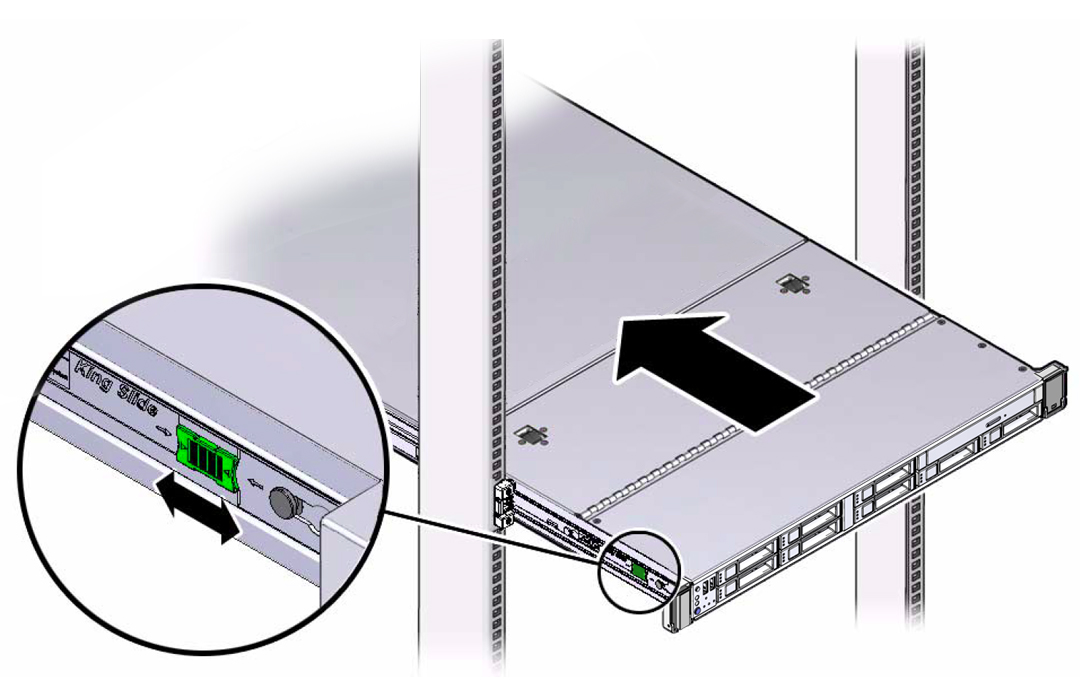

Figure 9 Coulissement du serveur dans le rack
Mise en garde - Vérifiez que le serveur est solidement monté dans le rack et que les verrous des glissières sont embrayés dans les supports de montage avant d'installer le module de fixation des câbles facultatif.
