Retrait des supports de montage 7x20 de l'intérieur des glissières

Suivez cette procédure pour retirer les supports de montage 7x20 de l'intérieur des glissières. Si les supports de montage ne se trouvaient pas à l'intérieur des glissières lors de la réception, passez à la section How to Install the Mounting Brackets on a 7x20.

1. Déballez les glissières et localisez leur verrou situé à l'avant de l'assemblage.
2. Serrez et maintenez les languettes en haut et en bas du verrou (1) tout en tirant le support de montage jusqu'à la butée.
3. Poussez le bouton de déverrouillage du support de montage vers l'avant (2) et retirez en même temps le support de montage de l'ensemble.

Exemple 1  Désassemblage d'un kit de rails 7120/7320

L'illustration suivante présente la procédure de désassemblage du kit de rails des appareils 7120/7320.

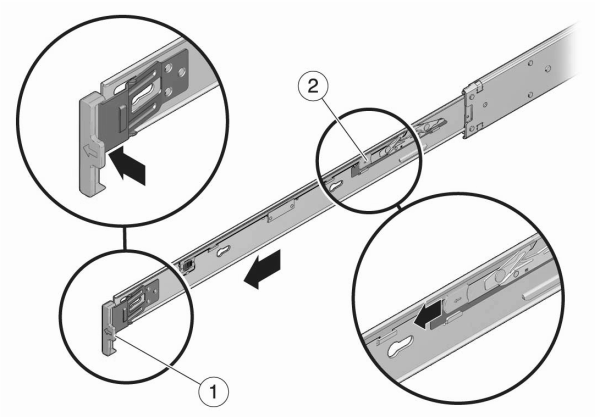

Exemple 2  Désassemblage d'un kit de rails 7420

L'illustration suivante présente la procédure de désassemblage du kit de rails de l'appareil 7420.
