Installation des glissières dans un ZS4-4 ou ZS3-4
Suivez la procédure ci-après pour installer les glissières dans un contrôleur ZS4-4 ou ZS3-4.
Remarque - Les broches de montage de l'ensemble glissière sont compatibles avec les trous de montage carrés de 9,5 mm. Aucune autre taille de trou de montage n'est prise en charge.

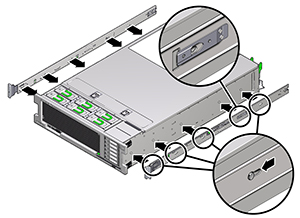

- Positionnez un support de montage contre le châssis de manière à ce que le verrou de la glissière se trouve à l'avant du châssis et que les cinq ouvertures à encoches du support de montage soient alignées sur les cinq broches de repère sur le côté du châssis.
Remarque - Les supports de montage sont identiques et peuvent être installés sur les deux côtés du châssis.
- Quand les extrémités des cinq broches de repère du châssis ressortent des cinq ouvertures à encoches du support de montage, tirez le support de montage vers l'avant du châssis jusqu'à ce qu'il s'enclenche avec un déclic sonore.
- Vérifiez que la broche de repère arrière est bien clipsée dans le support de montage.
- Répétez les étapes 1 à 3 pour installer l'autre support de montage de l'autre côté du châssis.
