Présentation du contrôleur 7420
Vous trouverez dans cette section une vue d'ensemble du contrôleur Oracle ZFS Storage 7420. Pour obtenir des instructions sur l'installation, reportez-vous à la section Installing a 7x20 Controller. Pour obtenir des instructions sur l'entretien, reportez-vous au Manuel d’entretien client des systèmes Oracle ZFS Storage Appliance.
Spécifications physiques du contrôleur 7420
Les dimensions du châssis 3U du contrôleur 7420 sont les suivantes :
|
Spécifications électriques du contrôleur 7420
La liste suivante présente les spécifications électriques du contrôleur 7420.
Remarque - Les chiffres de dissipation d'énergie répertoriés sont les chiffres nominaux de puissance maximaux définis pour l'alimentation et ne sont pas une évaluation de la consommation d'alimentation véritable de l'appareil.
Entrée
-
Fréquences nominales : 50/60 Hz
-
Plage de fonctionnement CA : 100-127 V CA pour 2 CPU et 200-240 V CA pour 2 ou 4 CPU
-
Courant maximal RMES CA : 12A @ 100 V CA / 12A @ 200 V CA
Dissipation d'énergie
-
Consommation maximale : 1800 W
-
Chaleur en sortie max. : 6143 BTU/h
-
Puissance apparente : 1837 VA @ 240 V CA, 0,98 P. F.
Options de configuration du contrôleur 7420
L'appareil Oracle ZFS Storage 7420 est composé d'un contrôleur de stockage autonome ou de deux contrôleurs de stockage dans une configuration de cluster à haute disponibilité, ainsi que d'une à 36 étagère(s) de disques. Le tableau suivant décrit le récapitulatif des options de configurations de l'appareil 7420 :
Remarque - Les contrôleurs 7420 M2 ne peuvent pas être clusterisés avec les contrôleurs 7420.
|
Vous pouvez identifier votre configuration en regardant votre ID de produit sur l'écran de maintenance BUI ou à l'aide de la commande CLI configuration version show. Vous pouvez également vérifier l'étiquette physique figurant sur l'unité d'initialisation.
Reportez-vous à la page https://www.oracle.com/storage/nas/index.html pour obtenir les spécifications les plus récentes pour les composants.
Composants du panneau avant du contrôleur 7420

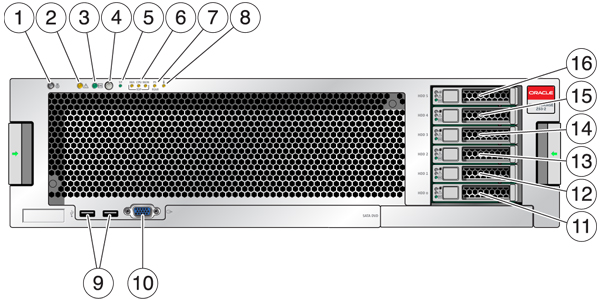

Figure 25 Panneau avant du contrôleur 7420
|
L'appareil 7420 M2 contient deux unités d'initialisation système SAS-2 900 Go situées dans les emplacements 0 et 1 en tant que paire mise en miroir. Jusqu'à quatre disques durs électroniques SSD ReadZilla SAS-2 1,6 To remplissent les emplacements 2 à 5, dans cet ordre. Dans un cluster 7420 M2, le nombre de disques durs électroniques (SSD) installé dans chaque contrôleur peut varier.
Les contrôleurs 7420 possèdent deux unités d'initialisation système SATA de 500 Go aux emplacements 0 et 1, configurées en paire mise en miroir. Un, deux, trois ou quatre SSD de 512 Go peuvent remplir les emplacements 2 à 5, dans cet ordre. Dans un cluster 7420, le nombre de disques durs électroniques (SSD) installé dans chaque contrôleur doit correspondre.

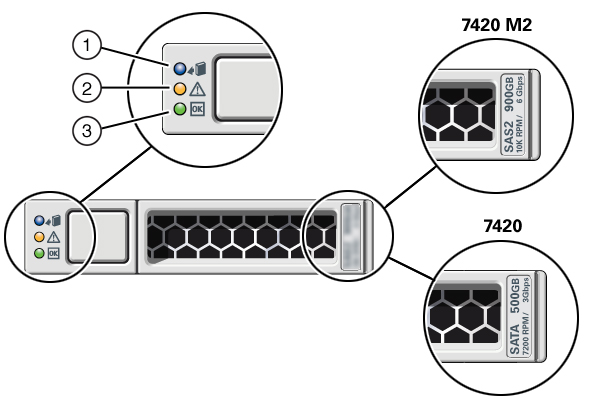

Figure 26 DEL des unités d'initialisation SAS-2 et SATA
| ||||||
Composants du panneau arrière du contrôleur 7420
L'illustration suivante présente le panneau arrière du contrôleur. Les HBA de la configuration de base ne sont pas représentés sur cette illustration.
Pour plus d'informations sur les cartes PCIe, reportez-vous à la section Options PCIe du contrôleur 7420 du Manuel d'entretien client des systèmes Oracle ZFS Storage Appliance.

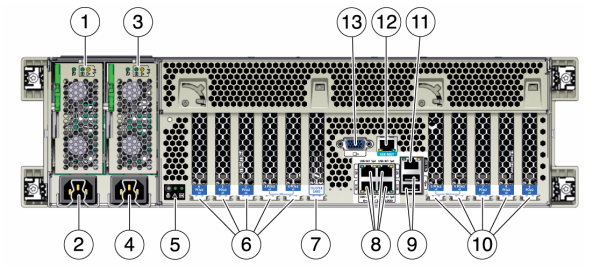

Figure 27 Panneau arrière du contrôleur 7420
| ||||||||||||||||||
