Présentation du contrôleur ZS4-4

Vous trouverez dans cette section une vue d'ensemble du contrôleur Oracle ZFS Storage ZS4-4. Pour obtenir des instructions sur l'installation, reportez-vous à la section Installing a ZS4-4 or ZS3-4 Controller. Pour obtenir des instructions sur l'entretien, reportez-vous au Manuel d’entretien client des systèmes Oracle ZFS Storage Appliance.

Spécifications du ZS4-4

Reportez-vous à la page https://www.oracle.com/storage/nas/index.html pour obtenir les spécifications les plus récentes pour les composants.

Composants du panneau avant ZS4-4

Les emplacements des unités de contrôleur ZS4-4 et les composants du panneau avant sont présentés sur la figure suivante.

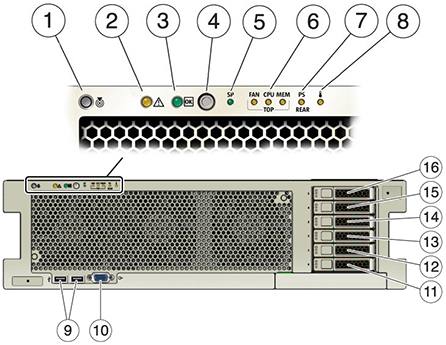

Figure 16  Panneau avant du contrôleur ZS4-4

Légende de la figure 1 DEL/bouton de localisation (blanc) 2 DEL d'intervention requise (orange) 3 DEL d'alimentation/OK (verte) 4 Bouton d'alimentation 5 DEL de processeur de service (SP) OK (Vert)/Panne (orange) 6 DEL d'intervention requise sur le ventilateur/la CPU/la mémoire (orange) 7 DEL de panne d'alimentation (PS) Intervention requise (orange) 8 DEL d'avertissement de surchauffe (orange) 9 Connecteurs USB 2.0 (2) 10 Port vidéo DB-15 11 Unité d'initialisation 0 (requis) 12 Unité d'initialisation 1 (requis) 13 Disque dur électronique 2 (facultatif) 14 Disque dur électronique 3(facultatif) 15 Disque dur électronique 4 (facultatif) 16 Disque dur électronique 5 (facultatif)

Le contrôleur ZS4-4 contient deux unités d'initialisation système SAS-2 900 Go ou 1,2 To 2,5 pouces situées dans les emplacements 0 et 1 en tant que paire mise en miroir. Jusqu'à quatre disques durs électroniques (SSD) Read flash SAS-2 1,6 To remplissent les emplacements 2 à 5, dans cet ordre. Un panneau de remplissage doit être installé dans chaque emplacement de disque inoccupé. Les DEL d'unité d'initialisation sont présentées dans l'illustration suivante.

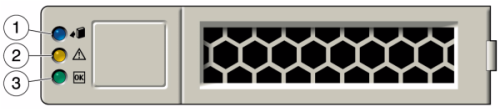

Figure 17  DEL d'unité d'initialisation

Table 2  DEL d'unité d'initialisation

Légende de la figure 1 DEL Prêt pour le retrait (bleue) 2 DEL d'intervention requise (orange) 3 OK/Activité (verte)

Composants du panneau arrière ZS4-4

La figure suivante représente le panneau arrière du contrôleur ZS4-4. Les cartes PCIe de la configuration de base ne sont pas représentées sur cette illustration. Pour plus d'informations sur les cartes PCIe, reportez-vous à la section Configurations PCIe de base et facultatives du contrôleur ZS4-4 du Manuel d'entretien client des systèmes Oracle ZFS Storage Appliance.

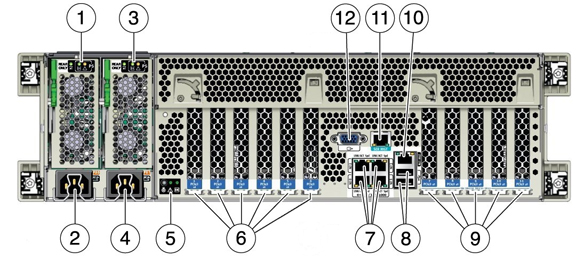

Figure 18  Panneau arrière du contrôleur ZS4-4

Légende de la figure 1 Panneau de DEL de l'unité d'alimentation 0 (PSU) 2 Entrée CA de l'unité d'alimentation 0 3 Panneau de DEL de l'unité d'alimentation 1 4 Entrée CA de l'unité d'alimentation 1 5 Panneau de DEL de l'état système 6 Emplacements de carte PCIe 1 à 6 7 Ports 10 GbE réseau (NET) : NET0–NET3 8 Connecteurs USB 2.0 (2) 9 Emplacements de carte PCIe 7 à 11 10 Port de gestion du réseau du processeur de service (NET MGT) 11 Port RJ-45 de gestion série (SER MGT) 12 Port vidéo DB-15

• Ports Ethernet - Le contrôleur ZS4-4 est équipé de quatre connecteurs réseau RJ-45 10 Gigabit Ethernet (10GbE), étiquetés NET 0, NET 1, NET 2 et NET 3 (d'en bas à gauche à en haut à droite) sur le panneau arrière, comme indiqué à la figure suivante. Utilisez ces ports pour connecter l'appareil au réseau.

  Les DEL situées au-dessus des ports NET, étiquetées 2, 0, 3, 1 (de gauche à droite) sont les témoins de liaison/d'activité.



  DEL Statut HORS TENSION (1) Pas de liaison SOUS TENSION (0) Liaison et pas d'activité Clignotante Liaison et activité

  ---

  Remarque -  La vitesse n'est pas indiquée pour les ports NET.

  ---

• Port de gestion réseau - Le connecteur de gestion réseau (NET MGT), présenté dans la figure suivante, est un port RJ-45 et fournit une interface de terminal alternative vers la console du processeur de service (SP).



• Port de gestion série - Le connecteur de gestion série (SER MGT), présenté dans la figure suivante, est un port RJ-45 et fournit une connexion de terminal à la console SP.



• Ports HBA - Le HBA SAS-2 4x4 apporte une connectivité aux étagères de disques externes DE2-24. Les ports HBA sont numérotés de 0 à 3, de bas en haut, comme le montre l'illustration suivante :
