ZS4-4 PCIe I/O 卡
ZS4-4 基本配置包含以下 PCIe 卡：
下图显示了 PCIe I/O 插槽编号。

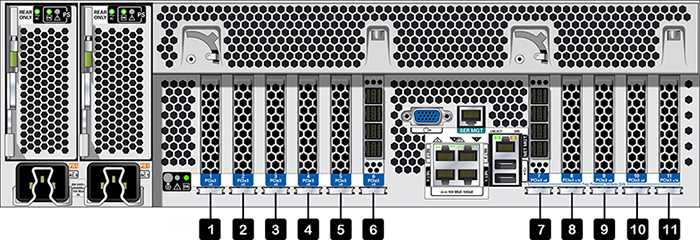

图 19 ZS4-4 PCIe I/O 插槽编号
PCIe 插槽顺序－按以下顺序安装可选 PCIe 卡：
-
在插槽 9 然后在插槽 3 中安装其他 4x4 SAS HBA。
-
将 InfiniBand CX3 HCA 安装到第一个可用客户机选件插槽，从插槽 11 开始，然后插槽 8、插槽 5、插槽 1、插槽 10、插槽 3、插槽 9。
-
将 16Gb FC HBA 安装到可用的第一个客户机选件插槽，从插槽 11 开始，然后是插槽 8、插槽 5、插槽 1、插槽 10、插槽 3、插槽 9。
-
将 10Gb 以太网光纤 NIC 安装到可用的第一个客户机选件插槽，从插槽 11 开始，然后是插槽 8、插槽 5、插槽 1、插槽 10、插槽 3、插槽 9。
-
将 10Gb 以太网铜质 NIC 安装到可用的第一个客户机选件插槽，从插槽 11 开始，然后是插槽 8、插槽 5、插槽 1、插槽 10、插槽 3、插槽 9。
ZS4-4 PCIe 基本和可选配置－下表介绍了 ZS4-4 单机和群集配置的 PCIe 基本和可选插槽分配。PCIe 插槽编号从插槽 1 开始。
有关“类型”列中显示的互连类型和选件代码的描述，请参见图例。
|
|
|
|
|
|
1
|
2 端口 InfiniBand CX3 HCA
|
4
|
A
|
可选的建议前端
|
|
1
|
2 端口 10Gb 以太网光纤 NIC
|
4
|
C
|
可选的建议前端
|
|
1
|
2 端口 10Gb 以太网铜质 NIC
|
4
|
D
|
可选的建议前端
|
|
1
|
16GB 双重通用 FC HBA
|
4
|
B
|
可选的 FC 目标或启动器（备用）
|
|
2
|
8 端口 SAS-2 内部 HBA
|
1
|
F
|
基本配置
|
|
3
|
4 端口 (4x4) SAS 外部 HBA
|
4
|
E
|
可选后端
|
|
3
|
2 端口 InfiniBand CX3 HCA
|
4
|
A
|
可选的建议前端
|
|
3
|
2 端口 10Gb 以太网光纤 NIC
|
4
|
C
|
可选的建议前端
|
|
3
|
2 端口 10Gb 以太网铜质 NIC
|
4
|
D
|
可选的建议前端
|
|
3
|
16GB 双重通用 FC HBA
|
4
|
B
|
可选的 FC 目标或启动器（备用）
|
|
4
|
群集接口（第二代）
|
1
|
G
|
基本配置
|
|
5
|
2 端口 InfiniBand CX3 HCA
|
4
|
A
|
可选的建议前端
|
|
5
|
2 端口 10Gb 以太网光纤 NIC
|
4
|
C
|
可选的建议前端
|
|
5
|
2 端口 10Gb 以太网铜质 NIC
|
4
|
D
|
可选的建议前端
|
|
5
|
16GB 双重通用 FC HBA
|
4
|
B
|
可选的 FC 目标或启动器（备用）
|
|
6
|
4 端口 (4x4) SAS 外部 HBA
|
4
|
E
|
基本配置
|
|
7
|
4 端口 (4x4) SAS 外部 HBA
|
4
|
E
|
基本配置
|
|
8
|
2 端口 InfiniBand CX3 HCA
|
4
|
A
|
可选的建议前端
|
|
8
|
2 端口 10Gb 以太网光纤 NIC
|
4
|
C
|
可选的建议前端
|
|
8
|
2 端口 10Gb 以太网铜质 NIC
|
4
|
D
|
可选的建议前端
|
|
8
|
16GB 双重通用 FC HBA
|
4
|
B
|
可选的 FC 目标或启动器（备用）
|
|
9
|
4 端口 (4x4) SAS 外部 HBA
|
4
|
E
|
可选后端
|
|
9
|
2 端口 InfiniBand CX3 HCA
|
4
|
A
|
可选的建议前端
|
|
9
|
2 端口 10Gb 以太网光纤 NIC
|
4
|
C
|
可选的建议前端
|
|
9
|
2 端口 10Gb 以太网铜质 NIC
|
4
|
D
|
可选的建议前端
|
|
9
|
16GB 双重通用 FC HBA
|
4
|
B
|
可选的 FC 目标或启动器（备用）
|
|
10
|
2 端口 InfiniBand CX3 HCA
|
4
|
A
|
可选的建议前端
|
|
10
|
2 端口 10Gb 以太网光纤 NIC
|
4
|
C
|
可选的建议前端
|
|
10
|
2 端口 10Gb 以太网铜质 NIC
|
4
|
D
|
可选的建议前端
|
|
10
|
16GB 双重通用 FC HBA
|
4
|
B
|
可选的 FC 目标或启动器（备用）
|
|
11
|
2 端口 InfiniBand CX3 HCA
|
4
|
A
|
可选的建议前端
|
|
11
|
2 端口 10Gb 以太网光纤 NIC
|
4
|
C
|
可选的建议前端
|
|
11
|
2 端口 10Gb 以太网铜质 NIC
|
4
|
D
|
可选的建议前端
|
|
11
|
16GB 双重通用 FC HBA
|
4
|
B
|
可选的 FC 目标或启动器（备用）
|
|
图例描述了“类型”列中显示的互连类型和选件代码。
|
|
|
|
A
|
InfiniBand QDR QSFP+
－QSFP 直接铜质电缆连接
－光收发器 QSFP 短程 40Gbs
|
E
|
存储阵列 4 端口外部 SAS 小型 SAS HD
－SFF-8644 小型 SAS HD 到 SFF-8088 小型 SAS 铜质电缆连接（用于将 Thebe2/3 连接到 DE2）
－SFF-8644 小型 SAS HD 到 SFF-8644 小型 SAS HD 铜质电缆连接（用于将 Thebe2/3 连接到 DE3）
|
|
B
|
光纤通道 16Gb SFP+
－光收发器 SFP 短程 16Gbs
|
F
|
HDD 8 端口内部 SAS-2 小型 SAS
－SFF-8087 小型 SAS 到小型 SAS 铜质
|
|
C
|
GbE NIC 多模光纤 SFP+ 10GBase-SR/LR
－光收发器 SFP 短程 10Gbs
－光收发器 SFP 长程 10Gbs
|
G
|
服务器心跳 2 端口 RS-232 1 端口 1GBase-T
- 铜质 RJ-45 串行 RS-232
－铜质 RJ-45 非屏蔽双绞线
|
|
D
|
GbE NIC UTP 10GBase-T
－铜质 RJ-45 非屏蔽双绞线
|
|
|
|
