7420 PCIe I/O 卡
7420 PCIe I/O 选件－7420 控制器具有 10 个 PCIe 插槽。此表介绍了单机和群集配置的基本和可选 PCIe 卡插槽。
注 -
7420 M2 为 SAS-2 内部 HBA 预留插槽 0，为两个 SAS-2 外部 HBA 预留插槽 1 和 8。
表 35 7420 控制器 PCIe 选件
|
|
|
|
|
|
0
|
7054001
|
8 端口 6Gb/s SAS-2 内部 HBA
|
1
|
7420 M2 的插槽 0 为 SAS-2 内部 HBA 预留
|
|
0
|
371-4325-02
|
8Gb 2 端口 FC HBA
|
6
|
7420 控制器的可选 FC 目标或启动器（备用）
|
|
0
|
7051223
|
2 端口光纤 10GbE NIC
|
6
|
7420 控制器可选的建议前端
|
|
0
|
7054739
|
4 端口铜质 NIC
|
6
|
7420 控制器可选的建议前端
|
|
1
|
F375-3609-03（对于欧盟国家/地区为 7059331）
|
2 端口 SAS 外部 HBA
|
6
|
基本配置（至少 2 个）
|
|
2
|
F375-3609-03（对于欧盟国家/地区为 7059331）
|
2 端口 SAS 外部 HBA
|
6
|
其他可选后端
|
|
2
|
7054739
|
4 端口铜质 NIC
|
6
|
可选的建议前端
|
|
2
|
371-4325-02
|
8Gb DP FC HBA
|
6
|
可选的 FC 目标或启动器（备用）
|
|
2
|
375-3606-03
|
CX1 InfiniBand HCA
|
4
|
可选的建议前端
|
|
2
|
7051223
|
2 端口光纤 10GE NIC
|
6
|
可选的建议前端
|
|
2
|
375-3696-01
|
CX2 InfiniBand HCA
|
4
|
可选的建议前端
|
|
3
|
F375-3609-03（对于欧盟国家/地区为 7059331）
|
2 端口 SAS 外部 HBA
|
6
|
其他可选后端
|
|
3
|
7054739
|
4 端口铜质 NIC
|
6
|
可选的建议前端
|
|
3
|
371-4325-02
|
8Gb 2 端口 FC HBA
|
6
|
可选的 FC 目标或启动器（备用）
|
|
3
|
375-3606-03
|
CX1 InfiniBand HCA
|
4
|
可选的建议前端
|
|
3
|
7051223
|
2 端口光纤 10GE NIC
|
6
|
可选的建议前端
|
|
3
|
375-3696-01
|
CX2 InfiniBand HCA
|
4
|
可选的建议前端
|
|
4
|
7054739
|
4 端口铜质 NIC
|
6
|
可选的建议前端
|
|
4
|
375-3606-03
|
CX1 InfiniBand HCA
|
4
|
可选的建议前端
|
|
4
|
7051223
|
2 端口光纤 10GE NIC
|
6
|
可选的建议前端
|
|
4
|
371-4325-02
|
8Gb 2 端口 FC HBA
|
6
|
可选的 FC 目标或启动器（备用）
|
|
4
|
375-3696-01
|
CX2 InfiniBand HCA
|
4
|
可选的建议前端
|
|
C
|
7056175
|
Cluster Controller 200
|
1
|
群集基本配置
|
|
5
|
7054739
|
4 端口铜质 NIC
|
6
|
可选的建议前端
|
|
5
|
375-3606-03
|
CX1 InfiniBand HCA
|
4
|
可选的建议前端
|
|
5
|
7051223
|
2 端口光纤 10GE NIC
|
6
|
可选的建议前端
|
|
5
|
371-4325-02
|
8Gb 2 端口 FC HBA
|
6
|
可选的 FC 目标或启动器（备用）
|
|
5
|
375-3696-01
|
CX2 InfiniBand HCA
|
4
|
可选的建议前端
|
|
6
|
F375-3609-03（对于欧盟国家/地区为 7059331）
|
2 端口 SAS 外部 HBA
|
6
|
其他可选后端
|
|
6
|
7054739
|
4 端口铜质 NIC
|
6
|
可选的建议前端
|
|
6
|
371-4325-02
|
8Gb 2 端口 FC HBA
|
6
|
可选的 FC 目标或启动器（备用）
|
|
6
|
375-3606-03
|
CX1 InfiniBand HCA
|
4
|
可选的建议前端
|
|
6
|
7051223
|
2 端口光纤 10GE NIC
|
6
|
可选的建议前端
|
|
6
|
375-3696-01
|
CX2 InfiniBand HCA
|
4
|
可选的建议前端
|
|
7
|
F375-3609-03（对于欧盟国家/地区为 7059331）
|
DP SAS 外部 HBA
|
6
|
其他可选后端
|
|
7
|
7054739
|
4 端口铜质 NIC
|
6
|
可选的建议前端
|
|
7
|
371-4325-02
|
8Gb 2 端口 FC HBA
|
6
|
可选的 FC 目标或启动器（备用）
|
|
7
|
375-3606-03
|
CX1 InfiniBand HCA
|
4
|
可选的建议前端
|
|
7
|
7051223
|
2 端口光纤 10GE NIC
|
6
|
可选的建议前端
|
|
7
|
375-3696-01
|
CX2 InfiniBand HCA
|
4
|
可选的建议前端
|
|
8
|
F375-3609-03（对于欧盟国家/地区为 7059331）
|
2 端口 SAS 外部 HBA
|
6
|
基本配置（至少 2 个）
|
|
9
|
371-4325-02
|
8Gb 2 端口 FC HBA
|
6
|
可选的 FC 目标或启动器（备用）
|
|
9
|
7051223
|
2 端口光纤 10GbE NIC
|
6
|
可选的建议前端
|
|
9
|
7054739
|
4 端口铜质 NIC
|
6
|
可选的建议前端
|
|
7420 NIC/HBA 选件－此表介绍了单机和群集配置的 NIC/HBA PCIe 卡选件。
表 36 7420 控制器的 NIC/HBA 选件
|
|
|
|
SGX-SAS6-INT-Z
|
8 端口 6Gb/s SAS-2 内部 HBA
|
7054001
|
|
SG-XPCIE2FC-QF8-Z
|
2 端口 8Gb FC HBA
|
371-4325-02
|
|
SG-XPCIESAS-GEN2-Z
|
2 端口 SAS (x4) 外部 HBA
|
F375-3609-03
|
|
7105394
|
2 端口 SAS (x4) 外部 HBA（针对欧盟国家/地区）
|
7059331
|
|
X4446A-Z-N
|
4 端口 GigE UTP
|
7054739
|
|
X4242A
|
2 端口 CX2 4xQDR，HCA
|
594-6776-01
|
|
X1109A-Z
|
2 端口 10GbE SFP+ NIC
|
7051223
|
|
X2129A
|
XCVRm 850NM，1/10GPS，短距离，SFP
|
7015839
|
|
X5562A-Z
|
10GbE/1GbE SFP+ 收发器，LR
|
594-6689-01
|
|
7420 PCIe 插槽顺序－向 7420 基本配置中安装更多 PCIe 卡时，卡必须按特定顺序添加。
注 -
7420 M2 为 SAS-2 内部 HBA 预留插槽 0，为两个 SAS-2 外部 HBA 预留插槽 1 和 8（请参见
7420 PCIe I/O 卡）。

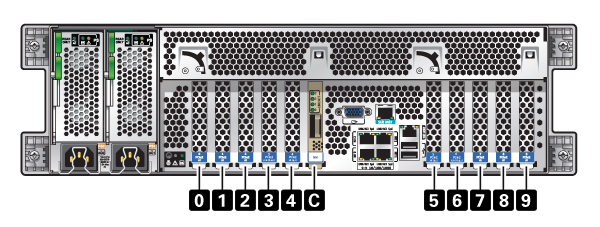

图 56 7420 控制器的 PCIe 卡和插槽顺序
按以下顺序安装可选 PCIe 卡：
表 37 7420 控制器的可选 PCIe 卡和插槽顺序
|
|
|
1. SAS-2 外部 HBA
|
插槽 2、7、3、6
|
|
2. 8Gb FC HBA
|
插槽 9
|
|
|
最后安装其他 FC HBA
|
|
3. InfiniBand HCA
|
插槽 7、2、6、3、5、4
|
|
4. 10Gb 以太网
|
插槽 7、2、6、3、5、4、0（7420 M2 中没有）、9
|
|
5. 四端口 1Gb 以太网
|
插槽 7、2、6、3、5、4、0（7420 M2 中没有）、9
|
|
6. 其余 8Gb FC HBA
|
插槽 7、2、6、3、5、4、0（7420 M2 中没有）
|
|
