更换 ZS3-4 DIMM

要确定特定内存模块是否已出现故障，必须打开存储控制器，然后查看主板上的琥珀色 LED 状态指示灯。要确定一般的内存故障，请转到 BUI 的 "Maintenance"（维护）> "Hardware"（硬件）屏幕，并单击控制器上的右箭头键图标 。然后单击 "DIMM" 以找到出现故障的组件（通过警告图标 指示）。

1. 使用关闭控制器电源中描述的电源关闭方法之一关闭控制器。
2. 断开连接到存储控制器后面板的 AC 电源线。

   ---

   注意  -  因为系统中始终存在 3.3 VDC 备用电源，访问任何可冷维修组件时，必须先拔掉电源线。

   ---

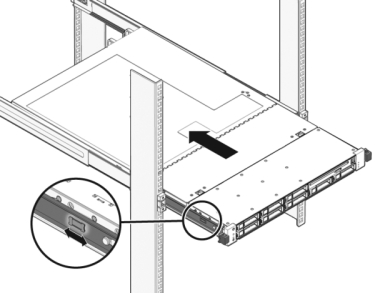

3. 从机架中拉出存储控制器，如从机架中扩展存储控制器中所述。
4. 移除顶盖，如移除顶盖中所述。
5. 要定位需要维修的 DIMM，请按下存储控制器上的 "Fault Remind"（故障提醒）按钮。

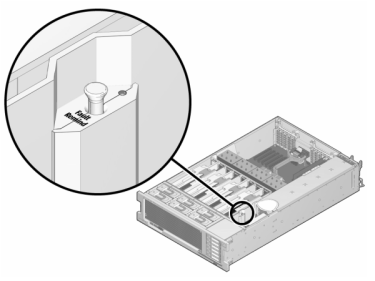

   下图显示了 ZS3-4 控制器上的故障提醒按钮。

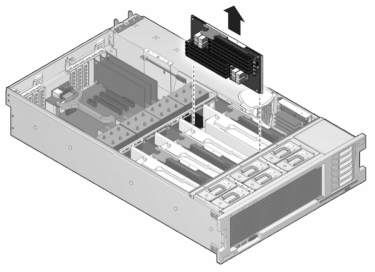

6. 通过“需要维修”状态指示灯确定出现故障的 DIMM 所在的内存竖隔板。垂直向上提起内存竖隔板，将其从主板中移除，然后将其放在防静电垫上。

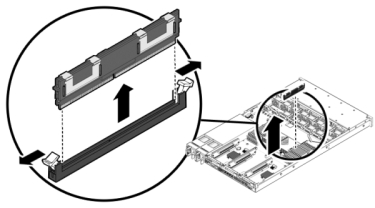

7. 向外旋转两个 DIMM 插槽弹出杆，直到被挡上，然后小心地将出现故障的 DIMM 垂直向上提起，将其从插槽中移除。

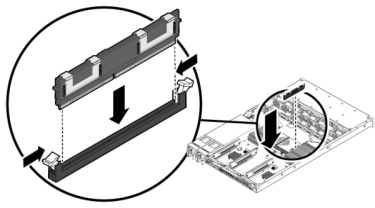

8. 将更换 DIMM 对准连接器，使凹槽与卡固销子对齐，以确保组件方向正确。

9. 将 DIMM 推入连接器深处，直到弹出卡舌将组件锁定到位。

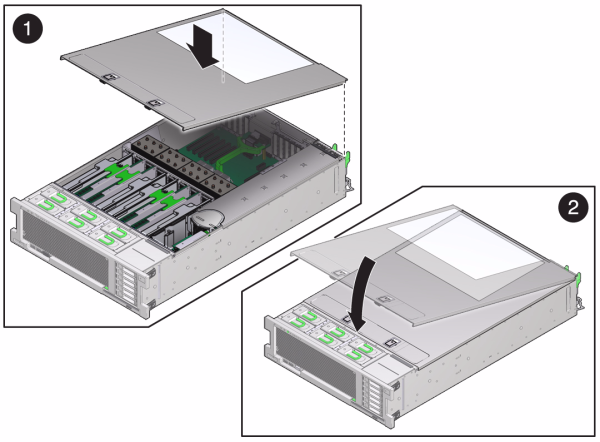

10. 更换箱盖：

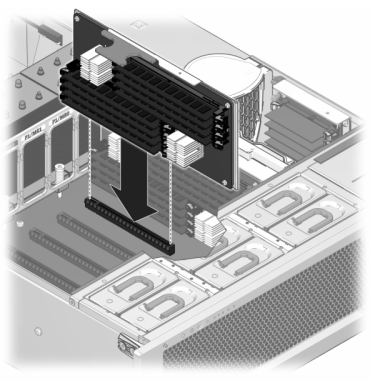

    1. 将内存竖隔板模块推入至关联的 CPU 内存竖隔板插槽深处，直到竖隔板模块锁定到位。

    2. 将顶盖置于机箱上，使其悬于存储控制器背面前方大约一英寸（2.5 厘米）距离处。
    3. 将顶盖滑入机箱的背面，直到它固定到位，然后用双手向下按箱盖直到两个锁扣都完全啮合。

11. 按下每个滑轨侧面的释放卡舌，然后缓慢地将存储控制器推入机架中。

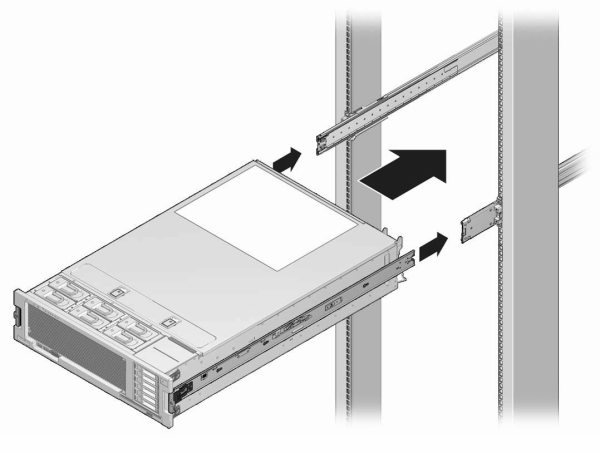

    下图显示了机箱。



12. 参考先前作为指南而添加的标签，将所有电缆重新连接到其原始端口。有关布线详细信息，请参见《Oracle ZFS Storage Appliance 布线指南》。
13. 将电源线连接到电源上。
14. 确认备用电源已打开（接通电源线之后大约两分钟，前面板上的“电源/正常”状态指示灯将开始闪烁）。
15. 使用笔或其他尖状物按下存储控制器前面板上的凹陷式 "Power"（电源）按钮并松开。

    "Power"（电源）按钮旁边的“电源/正常”状态指示灯将亮起并保持稳定。

16. 转到 BUI 的 "Maintenance"（维护）> "Hardware"（硬件）屏幕，单击控制器上的右箭头键图标 ，然后单击 "DIMM" 以验证新组件的状态。联机图标 应为绿色。
17. 如果故障没有自己消失，请参见修复未解决问题。
