7120 后面板
下面的图形和图例显示了后面板。
注 -
可选的 Sun 双端口 40Gb/sec 4x InfiniBand QDR HCAdapter PCIe 卡 (375-3606-01) 可安装在插槽 1、2 或 3 中。375-3606-01 HCA 扩展卡在 10Gb 网络配置中不受支持。

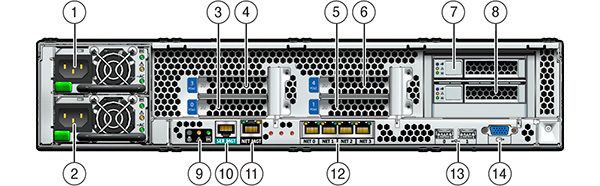

图 66
7120 控制器后面板
图例
1
电源单元 1
6
PCIe 4
11
网络管理端口
2
电源单元 0
7
引导 HDD 1
12
千兆位以太网端口 NET 0、1、2、3
3
PCIe 0
8
引导 HDD 0
13
USB 2.0 端口 (0, 1)
4
PCIe 3
9
后面板系统状态 LED 指示灯
14
HD15 视频端口
5
PCIe 1
10
串行管理端口
