Préparation du CMA pour l'installation

Suivez cette procédure pour préparer l'installation du module de fixation des câbles (CMA) facultatif à l'arrière du serveur.

  1. Installez le serveur dans le rack avant de fixer le CMA.

    Voir Pour installer le serveur dans les assemblages de rails coulissants.

  2. Déballez le CMA.

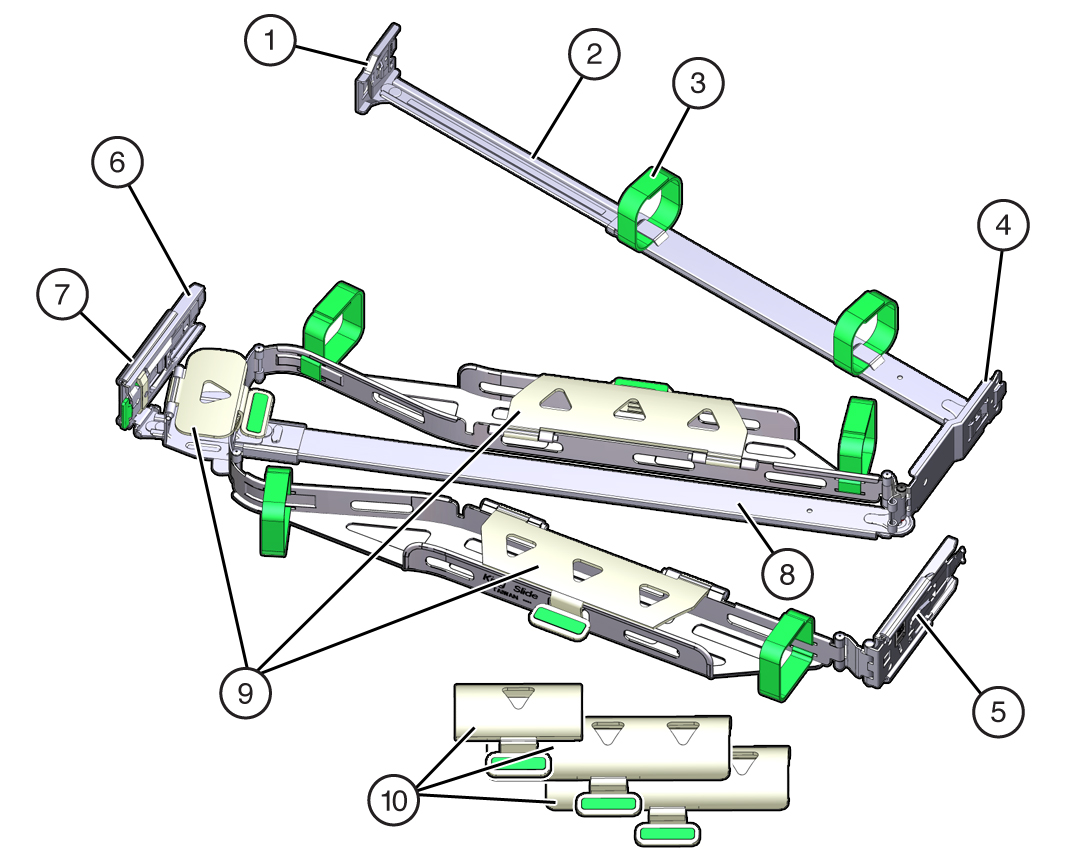

    La figure suivante présente les composants du CMA.


    image:Figure représentant les composants du CMA.
    Description
    1
    Connecteur A
    2
    Barre coulissante avant
    3
    Bandes Velcro (6)
    4
    Connecteur B
    5
    Connecteur C
    6
    Connecteur D
    7
    Crochet de bascule de la glissière (utilisé avec le connecteur D)
    8
    Barre coulissante arrière
    9
    Capots de câbles plats (non utilisés avec SPARC T8-1)
    10
    Capots de câbles ronds
  3. Assurez-vous que les capots de câbles appropriés à votre serveur sont installés sur le CMA.

    Ce serveur utilise les capots de câbles ronds.


    Remarque -  Le CMA est fourni avec trois capots de câbles plats installés. Avant d'installer le CMA, vous devez remplacer les capots de câbles plats par les capots de câbles ronds. Si les capots de câbles ronds sont déjà sur le CMA, ignorez l'étape suivante.
  4. (Le cas échéant) Retirez les capots de câbles plats et installez les capots de câbles ronds.

    Pour retirer les capots de câbles plats et installer les capots de câbles ronds, effectuez la procédure suivante pour chaque capot :

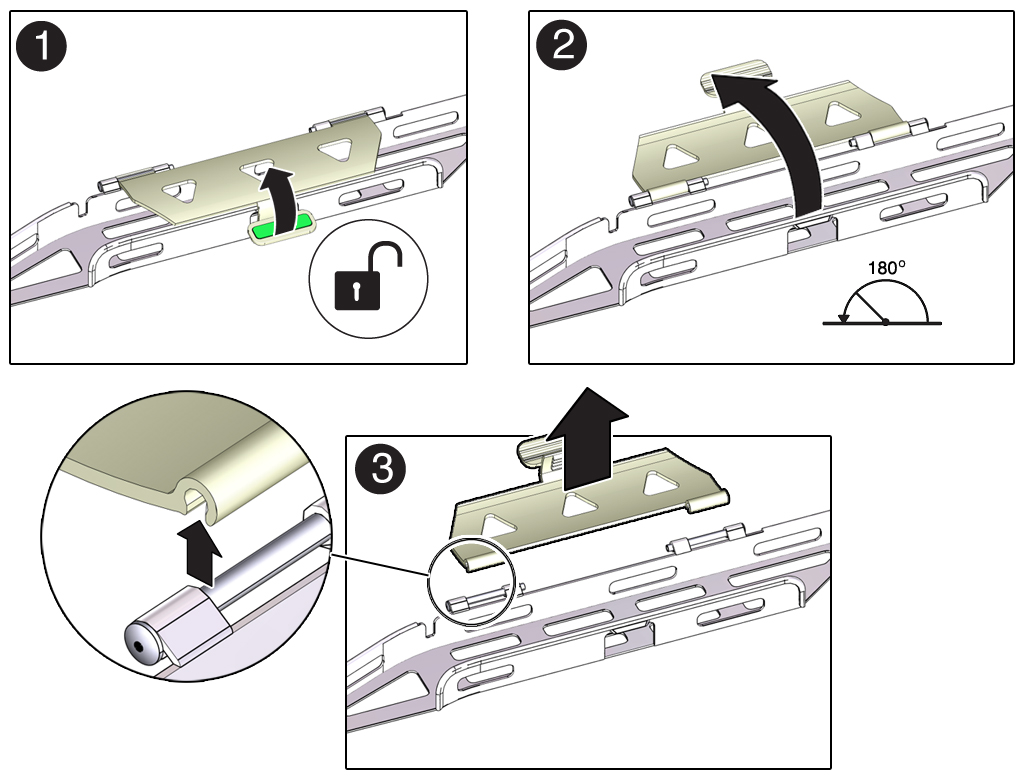

    1. Soulevez la poignée de capot de câbles (la poignée est de couleur verte) et ouvrez-la à 180 degrés en position horizontale (panneaux 1 et 2).

      Remarque -  Le CMA comporte deux jeux de trois capots de câbles, deux capots avec deux charnières (l'un deux est illustré dans la figure suivante) et un capot avec une seule charnière.

      image:Figure illustrant le retrait des capots de câbles plats du CMA.
    2. Exercez une pression vers le haut sur le bord extérieur de chaque connecteur de charnière jusqu'à ce que le connecteur de charnière se détache de la charnière (panneau 3).
    3. Positionnez un à un chaque capot de câble à l'horizontale par rapport aux charnières et alignez les connecteurs de charnières avec les charnières.
    4. A l'aide de votre pouce, exercez une pression vers le bas sur chaque connecteur de charnière pour l'emboîter dans son emplacement.
    5. Abaissez les capots de câbles et appuyez sur la poignée de capot de câbles pour les verrouiller dans la position de fermeture.
  5. Assurez-vous que les six bandes Velcro sont insérées dans le CMA comme illustré à l'Step 2.

    Remarque -  Assurez-vous que les deux bandes Velcro situées sur la barre coulissante avant sont insérées par l'ouverture au sommet de la barre coulissante, comme illustré à l'Step 2. Cela empêche les bandes Velcro de gêner l'extension et la contraction de la barre coulissante lorsque le serveur est sorti hors du rack puis inséré à nouveau dans le rack.
  6. Fixez le CMA au serveur.

    Voir Fixation du CMA au serveur.
