Guide d'installation du serveur SPARC T8-1

Quitter la vue de l'impression

Mis à jour : Septembre 2017

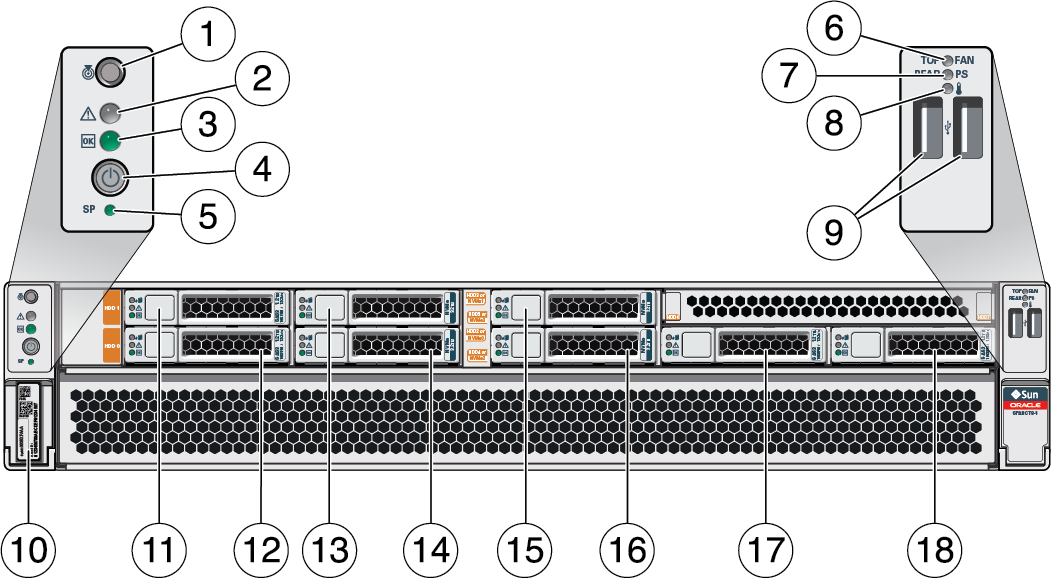

Composants du panneau avant

image:Figure illustrant les composants et les LED sur le panneau avant du serveur.
Description
1
Indicateur et bouton de localisation du serveur système (blanc)
2
LED de panne du système (intervention requise) (orange)
3
Indicateur de système OK (vert)
4
Bouton d'alimentation
5
Indicateur de SP OK (vert)
6
LED de panne de ventilateur (orange)
7
LED de panne d'alimentation (orange)
8
LED de surchauffe (orange)
9
Connecteurs USB 2.0 (2)
10
Numéro de série du serveur
11
Unité 1
12
Unité 0
13
Unité 3 (ou unité NVMe 1)
14
Unité 2 (ou unité NVMe 0)
15
Unité 4 (ou unité NVMe 2)
16
Unité 5 (ou unité NVMe 3)
17
Unité 6
18
Unité 7

Informations connexes
