Identification des ports

Cette section décrit les broches des ports.

Ports USB

Deux ports USB 3.0 sont accessibles à l'arrière du serveur et deux ports USB 2.0 à l'avant. Vous trouverez l'emplacement des ports USB dans Composants du panneau avant et Composants du panneau arrière. Les ports USB prennent en charge l'enfichage à chaud. Vous pouvez connecter et déconnecter les câbles USB et les unités périphériques pendant que le serveur fonctionne, sans que cela n'ait d'incidence sur les opérations du serveur.

Chaque port USB 2.0 fournit une sortie de 5 V à 500 mA.

Chaque port USB 3.0 fournit une sortie de 5 V à 900 mA.


Remarque -  Vous pouvez connecter jusqu'à 126 périphériques à chacun des quatre contrôleurs USB (deux ports à l'avant et deux autres à l'arrière), pour un total de 504 périphériques USB par serveur.
image:Figure illustrant la numérotation des broches du connecteur USB.
Description
1
Alimentation +5 V
2
Données –
3
Données +
4
Terre

Port SER MGT

Le port SER MGT RJ-45, situé sur le panneau arrière, fournit une connexion standard TIA/EIA-232 serial Oracle/Cisco au SP. Il constitue la connexion par défaut au SP d'Oracle ILOM. Pour les communications d'équipements terminaux de traitement de données, vous pouvez utiliser les adaptateurs croisés RJ-45 à DB-9 fournis avec un câble RJ-45 standard pour réaliser la configuration inverseur requise. Voir Composants du panneau arrière.

image:Figure illustrant la numérotation des broches du port SER MGT
Broche
Description du signal
Broche
Description du signal
1
Requête d'envoi
5
Terre
2
Terminal de données prêt
6
Réception de données
3
Transmission de données
7
Jeu de données prêt
4
Terre
8
Prêt à émettre

Port NET MGT

Le port RJ-45 NET MGT, situé sur le panneau arrière, fournit une connexion Ethernet facultative au SP. Le port NET MGT constitue une connexion facultative à Oracle ILOM sur le SP. Le port NET MGT du SP utilise un câble RJ-45 pour une connexion 10/100 BASE-T. Si le réseau n'utilise pas le serveur DHCP, ce port ne sera pas disponible tant que vous n'aurez pas configuré les paramètres réseau via le port SER MGT.

Ce port ne prend pas en charge les connexions vers des réseaux Gigabit.

image:Figure illustrant la numérotation des broches du port NET MGT
Broche
Description du signal
Broche
Description du signal
1
Transmission de données +
5
Pas de connexion
2
Transmission de données -
6
Réception de données -
3
Réception de données +
7
Pas de connexion
4
Pas de connexion
8
Pas de connexion

Ports Gigabit Ethernet

Quatre ports RJ-45 Ethernet (NET 0, NET 1, NET 2, NET 3) sont accessibles depuis le panneau arrière. Voir Composants du panneau arrière. Les interfaces Ethernet fonctionnent à 100 Mbits/s, 1 000 Mbits/s et 10 000 Mbits/s.

image:Figure illustrant la numérotation des broches d'un port Gigabit Ethernet.
Broche
Description du signal
Broche
Description du signal
1
Transmission/Réception de données 0 +
5
Transmission/Réception de données 2 –
2
Transmission/Réception de données 0 –
6
Transmission/Réception de données 1 –
3
Transmission/Réception de données 1 +
7
Transmission/Réception de données 3 +
4
Transmission/Réception de données 2 +
8
Transmission/Réception de données 3 –

Port VGA

Le serveur dispose d'un port vidéo VGA à 15 broches, situé à l'arrière du serveur. Voir Composants du panneau arrière. Utilisez un câble vidéo DB-15 pour la connexion à un adaptateur vidéo afin de respecter la connexion requise. La résolution maximum prise en charge est 1 024 x 768.


Remarque -  La longueur du câble utilisé pour la connexion entre le moniteur et le port VGA ne doit pas dépasser 6 mètres.

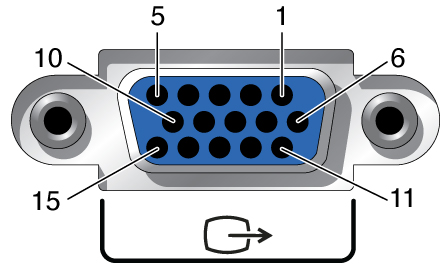

image:Figure illustrant les connecteurs vidéo.
Broche
Description du signal
Broche
Description du signal
1
Vidéo rouge
9
[TOUCHE]
2
Vidéo vert
10
Synchronisation terre
3
Vidéo bleu
11
ID de moniteur - Bit 1
4
ID de moniteur - Bit 2
12
Données série VGA 12C
5
Terre
13
Synchronisation horizontale
6
Terre rouge
14
Synchronisation verticale
7
Terre vert
15
Horloge série VGA 12C
8
Terre bleu

Ports SAS

Les huit connecteurs SAS sont situés sur le backplane du disque à l'intérieur du serveur. Quatre des connecteurs peuvent également être utilisés par des unités NVMe.

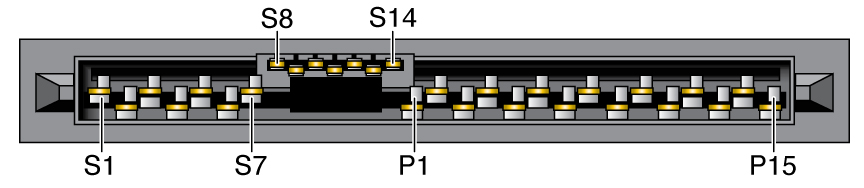

image:Figure illustrant la numérotation des broches des connecteurs SAS.

Le tableau suivant dresse la liste des broches du connecteur SAS.

Segment
Broche
Signal
Remarque
Segment de signal
(S1 à S7)
S1
GND
Deuxième couplage
S2
TX+
Transmission de PHY vers le disque dur
S3
TX-
S4
GND
Deuxième couplage
S5
RX-
Réception du disque dur vers PHY
S6
RX+
S7
GND
Deuxième couplage
Signal côté arrière
(S8 à S14)
S8
GND
Deuxième couplage
S9
S10
S11
GND
Deuxième couplage
S12
S13
S14
GND
Deuxième couplage
Segment alimentation
(P1 à P15)
P1
3,3V
Non pris en charge
P2
3,3V
Non pris en charge
P3
3,3V
Non pris en charge
P4
GND
Premier couplage
P5
GND
Deuxième couplage
P6
GND
Deuxième couplage
P7
5.0V
Préchargement, deuxième couplage
P8
5.0V
P9
5.0V
P10
GND
Deuxième couplage
P11
Réservé
Mise à la terre conseillée
P12
GND
Premier couplage
P13
12.0V
Préchargement, deuxième couplage
P14
12.0V
P15
12.0V
