プロキシ サービスは、AquaLogic Service Bus サーバ上にローカルに実装されるサービスの定義です。アクションを使用すると、パイプラインやプロキシ サービスのルート ノードのメッセージ フローを設計およびコンフィグレーションできます。
ここでは、パイプラインのステージおよびルート ノードへのアクションの追加、AquaLogic Service Bus で使用できる各アクションについて説明します。このトピックには、以下の節があります。
[ステージ コンフィグレーションの編集] ページでは、アクションを追加できます。アクションとは、プロキシ サービス内のメッセージ フローでのメッセージの処理を定義するパイプライン ステージおよびルート ノードとブランチ ノードの要素です。メッセージ フローの詳細については、「メッセージ フローの概要」を参照してください。
| 注意 : | アクションを追加する前に、パイプライン ペア ノードを作成し、ステージを追加する必要があります。詳細については、「パイプライン ペア ノードの追加」および「ステージの追加」を参照してください。アクションをルート ノードやエラー ハンドラに追加することもできます。詳細については、「ルート ノード アクションの追加」および「エラー ハンドラ アクション」を参照してください。 |
次の表は、AquaLogic Service Bus メッセージ フローについてコンフィグレーションできるアクションと、そのアクションについて説明する (コンフィグレーション方法も含む) トピックへのリンクを示しています。
アクションをコンフィグレーションすると、[ステージ コンフィグレーションの編集] ページに戻ります。ここでは、さらに、表 18-2 に記載された操作を実行できます。
|
|||
| 注意 : | [保存] をクリックすると、メッセージ フローは現在のセッションで更新されます。コンフィグレーションに対する変更が完了したら、左側のナビゲーション ペインで、[Change Center] の下にある [アクティブ化] をクリックします。セッションが終了し、コンフィグレーションが保存されます。また、セッション中はいつでも [破棄] をクリックすることができ、現在のセッションでこれまでに加えた変更を取り消すことができます。 |
| 注意 : | アクションの使用シナリオ、デザイン パターン、ベスト プラクティスについては、AquaLogic Service Bus のユーザーズ ガイドの「AquaLogic Service Bus でのメッセージ フローの作成」を参照してください。 |
更新アクションには、削除、名前変更、挿入、置換などのアクションがあります。これらのアクションは、次のように評価され、実行されます。
メッセージのターゲット サービスを指定し、メッセージのパッケージおよびサービスへの送信方法をコンフィグレーションするには、パブリッシュ アクションを使用します。このトピックには、以下の節があります。
以下のサービスの品質およびメッセージ コンテキスト情報のスコープは、パブリッシュ アクションとパブリッシュ テーブル アクションに適用されます。
パブリッシュ アクション、動的パブリッシュ アクション、またはパブリッシュ テーブル アクションの結果としてメッセージが別のサービスにパブリッシュされると、デフォルトのサービスの品質 (QoS) は「ベスト エフォート」になります。QoS が「ベスト エフォート」とは、原則としてメッセージ処理の信頼性は低いが、パフォーマンスは最適化されるという意味です。デフォルトの「ベスト エフォート」サービス品質属性をオーバーライドするには、サービス品質の設定に、ルーティング オプション アクションを使用する必要があります。詳細については、「ルーティング オプション」を参照してください。「必ず 1 回」の信頼性については、「ルート ノードの追加」を参照してください。
サービスの品質の詳細については、AquaLogic Service Bus のユーザーズ ガイドの「AquaLogic Service Bus でのメッセージ フローの作成」を参照してください。
各パブリッシュ要求トランスフォーメーションでは、メッセージ コンテキストのローカル コピーが独自に保持されます。パブリッシュ要求アクション内の事前定義されたコンテキスト変数 ($headers、$body、$attachments、$outbound) に対する変更は、そのパブリッシュのエンドポイントまでに限定され、メッセージ フローによる以降の処理には影響しません。コンテキスト変数の詳細については、「事前定義されたコンテキスト変数」を参照してください。
操作手順を示すため、AquaLogic Service Bus が SOAP メッセージと添付 (SOAP、テキスト、バイナリの 3 つの部分) を受信するシナリオを想定した、パブリッシュ アクションでのメッセージ コンテキストの処理に関する質問とそれに対する回答を以下に示します。
パブリッシュ アクションで発信メッセージ (または $outbound) に変更を加えた場合、あるいは転送により変更が加えられた場合は、パブリッシュされたメッセージにのみ反映されます。つまり、パブリッシュ アクション (または$outbound) で行った変更、または転送により加えられた変更は、パブリック アクションの直後のアクションまたはノードに進むメッセージ フローの前にロール バックされます。
同様に、$outbound 変数も、パブリッシュ アクションの完了後、元の状態に戻ります。通常、通信操作後、$outbound 変数には応答メタデータ、サービスとの通信で使用された実際の URI、さらに、ファイル転送の場合には作成されたファイルの名前などの便利な情報が含まれます。ただし、パブリッシュは、$outbound を元の状態に戻すため、この情報は使用できません。この情報が重要な場合、ユーザはサービス コールアウトをビジネス サービスにルーティングされるローカル転送プロキシに対して行う必要があります。ローカル転送プロキシは、$outbound の関連部分をサービス コールアウトからの応答として返します。
パブリッシュ要求アクションの 1 つとして返信アクションを使用する場合、メッセージ コンテンツはロールバックされません。つまり、メッセージ コンテキストのメッセージは、返信アクションが実行された結果としてクライアントに返されたメッセージです。
ファイル システムに作成されるメッセージのタイプは、以下のように発信サービスのタイプによって異なります。
<soap:Envelope>) をルートとする完全なマルチパート MIME メッセージが作成される (詳細については、「SOAP サービス」を参照)。$body のコンテンツをルートとする完全なマルチパート MIME メッセージが作成される (詳細については、「XML サービス (非 SOAP)」および「メッセージング サービス」を参照)。
転送ヘッダを設定する必要はありません。サービス タイプに応じて、Content-Type が自動的に設定されます。詳細については、「attachments コンテキスト変数の初期化」を参照してください。
パブリッシュ テーブルとは、切り替え式の条件テーブルに含まれる一連のパブリッシュ アクションです。単一の XQuery 式の結果に基づいて各種ルートを選択できる簡単な構文です。メッセージのターゲット サービスを指定し、メッセージのパッケージおよびサービスへの送信方法をコンフィグレーションするには、パブリッシュ テーブル アクションを使用します。
デフォルトのサービスの品質およびパブリック アクションのメッセージ コンテキストのスコープについては、「パブリッシュ アクションについて」を参照してください。
| 注意 : | ステージ エディタでは、ネストは 4 累積レベルまでに制限されています。5 番目のレベルを追加しようとしても、そのネスト アクションは表示されません。累積レベルには、すべてのブランチ アクション (If...Then...条件、パブリッシュ テーブル、ルート テーブル) ガ含まれます。たとえば、2 レベルの条件と、ルート テーブルを含むパブリッシュ テーブルを使用して、合計 4 レベルにすることができます。ただし、別の条件を追加 (最後のパブリッシュ テーブルに対して) すると、その条件は表示されません。 |
をクリックし、[新しいケースの挿入] を選択します。
XQuery によって指定されたサービスに対してメッセージをパブリッシュするには、動的パブリッシュ アクションを使用します。
<ctx:route isProxy="false"> |
<ctx:service>project/folder/businessservicename</ctx:service> |
<ctx:operation>foo</ctx:operation> |
</ctx:route> |
| 注意 : | operation 要素は省略可能です。 |
$outbound の発信要求の URI、サービスの品質、モード、および再試行パラメータの一部またはすべてを変更するには、ルーティング オプション アクションを使用します。ルーティング オプション アクションは、$outbound 上の割り当て、挿入、置換、または削除アクションで実行できますが、ルーティング オプションを使用すると、XPath、XQuery、または $outbound コンテキスト変数の構造を理解していなくてもこれらのタスクを実行できます。
ルーティング オプション アクションが表示されます。このアクションではチェックボックスで以下の機能を選択できます。
| 注意 : | これは、通常、呼び出されたサービスのインタフェースに基づいて、自動的に設定されています。Any Soap または Any XML サービスなどでは、設定されていない場合もあります。 |
AquaLogic Service Bus に登録済みのプロキシ サービスまたはビジネス サービスの同期 (ブロック) 呼び出しをコンフィグレーションするには、サービス コールアウト アクションを使用します。
このトピックには、以下の節があります。
サービス コールアウトを使用すると、あるプロキシ サービスから別のサービスへのコールアウトを行うことができます。呼び出されるサービスの入力パラメータはプロキシ サービスのメッセージ コンテキストから作成され、呼び出されるサービスからの出力はメッセージ コンテキストにマッピングされます。コールアウトが行われるサービスは、以下の特性を持っている必要があります。
SOAP ドキュメント スタイル、XML (mime:mimeXml 本体とバインドしている HTTP)、および SOAP RPC スタイル (SOAP 1.1) の Web サービスのみサポートされます。SOAP RPC/リテラルがサポートされ、SOAP RPC/コード化は SOAP RPC/リテラルとして解釈されます。
注意 : コールアウトが行われているサービスのエンドポイントの URI は、WSDL の soap:address 要素で指定した URI と同じにすることができますが、異なる URI にすることもできます。
発信要求では、AquaLogic Service Bus バインディング レイヤを使用して、要求のペイロードをサービス タイプに基づいて正しく作成します。また、バインディング レイヤを通じて WS-Security がサポートされます。
サービス コールアウト アクションのコンフィグレーション時に指定する転送ヘッダに加え、以下のヘッダが AquaLogic Service Bus バインディング レイヤによって自動的に追加されます。
サービス コールアウト アクションのコンフィグレーションを行うには、サービスと操作を指定してコンテキストを入力し、コンテキスト変数を入力して呼び出し入力と出力パラメータにバインドします。
サービス コールアウト アクションが表示されます。このアクションには、サービス選択用の画面に移動するための [サービス] リンクがあります。
選択したサービスの名前がステージ コンフィグレーション ページに表示されます。
以降のコンフィグレーション オプションは、手順 3 で選択したサービスが WSDL ベースであるかどうかによって異なります。
| 注意 : | これには転送タイプのサービスが含まれます。 |
| 警告 : | 入力変数にはコアのペイロード ドキュメントだけを指定します。SOAP パッケージは、AquaLogic Service Bus によって自動的に作成されます。そのため、入力ドキュメントを <soap-env:Body>...</soap-env:Body> でラップしないでください。たとえば、この要求パラメータに使用される body 入力変数を作成する場合は、 $body (soap-env:Body ラッパが保持されます) ではなく、body/* (ラッパ soap-env:Body を削除します) という XPath を使用して、その変数のコンテンツを定義します。 |
ドロップダウン リストには、事前定義されたすべてのターゲット転送のヘッダ名が入力されます (たとえば、HTTP 転送の場合は Content-Type、JMS 転送の場合は JMSCorrelationID など)。[その他] フィールドにヘッダ名を入力し、そのヘッダ名がこのサービスの転送の事前定義されたヘッダでない場合、そのヘッダは転送仕様の定義のとおりユーザ ヘッダになります。
text/xml) または複雑な XQuery 式あるいは XSLT 式を使用できます。
AquaLogic Service Bus 転送レイヤでは、すべてのヘッダの XML 表現を文字列値として定義するため、式の結果は、ヘッダの値が設定される前に文字列に変換されます。何も返さない式のヘッダの値は、空の文字列に設定されます。式を使用してヘッダを削除することはできません。
| 警告 : | このアクションで指定できるすべての転送ヘッダとメタデータが実行時に使用されるわけではありません。つまり、特定のヘッダとメタデータの値は、上書きされる場合や、AquaLogic Service Bus ランタイムで無視される場合があります。特定の転送についてどのヘッダとメタデータを設定できるか、および実行時にどのヘッダとメタデータのセットが使用されるかについては、「ランタイムでの転送ヘッダの設定の使用方法について」を参照してください。 |
| 注意 : | 指定する転送ヘッダに加え、その他のヘッダが AquaLogic Service Bus バインディング レイヤによって追加されます。詳細については、「転送ヘッダに関する注意事項」を参照してください。 |
変数とメッセージ コンテキストがサービス コールアウトでどのように使用されるかを示す例については、「サービス コールアウトのメッセージの作成方法」を参照してください。
サービス (SOAP ドキュメント スタイルのサービスの場合) に送信される SOAP メッセージの本文、またはサービス タイプが任意の XML の場合に送信される XML メッセージの本文を作成する変数は、実行時に評価されます。
| 警告 : | 入力変数にはコアのペイロード ドキュメントだけを指定します。SOAP パッケージは、AquaLogic Service Bus によって自動的に作成されます。そのため、入力ドキュメントを <soap-env:Body>...</soap-env:Body> でラップしないでください。たとえば、この要求パラメータに使用される body 入力変数を作成する場合は、 $body (soap-env:Body ラッパが保持されます) ではなく、body/* (ラッパ soap-env:Body を削除します) という XPath を使用して、その変数のコンテンツを定義します。 |
メッセージング サービスの場合、変数に以下の制限があります。
ドロップダウン リストには、事前定義されたすべてのターゲット転送のヘッダ名が入力されます (たとえば、HTTP 転送の場合は Content-Type、JMS 転送の場合は JMSCorrelationID など)。[その他] フィールドにヘッダ名を入力し、そのヘッダ名がこのサービスの転送の事前定義されたヘッダでない場合、そのヘッダは転送仕様の定義のとおりユーザ ヘッダになります。
text/xml) または複雑な XQuery 式あるいは XSLT 式を使用できます。
AquaLogic Service Bus 転送レイヤでは、すべてのヘッダの XML 表現を文字列値として定義するため、式の結果は、ヘッダの値が設定される前に文字列に変換されます。何も返さない式のヘッダの値は、空の文字列に設定されます。式を使用してヘッダを削除することはできません。
| 警告 : | このアクションで指定できるすべての転送ヘッダとメタデータが実行時に使用されるわけではありません。つまり、特定のヘッダとメタデータの値は上書きするか、または AquaLogic Service Bus ランタイムで無視することができます。特定の転送についてどのヘッダとメタデータを設定できるか、および実行時にどのヘッダとメタデータのセットが使用されるかについては、「ランタイムでの転送ヘッダの設定の使用方法について」を参照してください。 |
| 注意 : | 指定する転送ヘッダに加え、その他のヘッダが AquaLogic Service Bus バインディング レイヤによって追加されます。詳細については、「転送ヘッダに関する注意事項」を参照してください。 |
変数とメッセージ コンテキストがサービス コールアウトでどのように使用されるかを示す例については、「サービス コールアウトのメッセージの作成方法」を参照してください。
AquaLogic Service Bus がサービス コールアウト アクションを通じてサービスを呼び出す場合は、メッセージ コンテキストの変数の値を使用してメッセージのコンテンツが作成されます。発信メッセージのメッセージ コンテンツは、ターゲット サービスのタイプに応じて異なって処理されます。以下のトピックで説明されているように、メッセージ コンテンツの作成方法はターゲット サービスのタイプによって異なります。
EJB ドキュメントおよびドキュメントにラップされたサービスを含むSOAP ドキュメント スタイルのサービスの場合
SOAP ドキュメント スタイルのサービスへのコールアウト時のメッセージの作成方法を説明するために、次の図のようにコンフィグレーションされたサービス コールアウト アクションを例として示します。
また、実行時に要求ドキュメント変数 myreq が次の XML にバインドされていることを前提とします。
<sayHello xmlns="http://www.openuri.org/">
<intVal>100</intVal>
<string>Hello AquaLogic</string>
</sayHello>
実行時に、SOAP 要求ヘッダ変数 reqheader は次の SOAP ヘッダにバインドされます。
<soap:Header xmlns:soap=http://schemas.xmlsoap.org/soap/envelope/
xmlns:wsa="http://schemas.xmlsoap.org/ws/2003/03/addressing">
<wsa:Action>...</wsa:Action>
<wsa:To>...</wsa:To>
<wsa:From>...</wsa:From>
<wsa:ReplyTo>...</wsa:ReplyTo>
<wsa:FaultTo>...</wsa:FaultTo>
</soap:Header>
このシナリオ例では、外部サービスに送信されるメッセージの本文全体は、次のコード リストのようになります (myreq 変数と reqheader 変数のコンテンツは太字で示されています)。
<?xml version="1.0" encoding="UTF-8"?>
<soapenv:Envelope xmlns:soapenv="http://schemas.xmlsoap.org/soap/envelope/">
<soap:Header xmlns:soap=http://schemas.xmlsoap.org/soap/envelope/
xmlns:wsa="http://schemas.xmlsoap.org/ws/2003/03/addressing">
<wsa:Action>...</wsa:Action>
<wsa:To>...</wsa:To>
<wsa:From>...</wsa:From>
<wsa:ReplyTo>...</wsa:ReplyTo>
<wsa:FaultTo>...</wsa:FaultTo>
</soap:Header>
<soapenv:Body>
<sayHello xmlns="http://www.openuri.org/">
<intVal>100</intVal>
<string>Hello AquaLogic</string>
</sayHello>
</soapenv:Body>
</soapenv:Envelope>
図 18-12 に示すサービス コールアウト アクションのコンフィグレーションに基づいて、サービスからの応答は myresp 変数に割り当てられます。外部サービスからの応答全体は、次のコード リストのようになります。
<?xml version="1.0" encoding="UTF-8"?>
<env:Envelope xmlns:env="http://schemas.xmlsoap.org/soap/envelope/"
xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
xmlns:soapenc="http://schemas.xmlsoap.
org/soap/encoding/" xmlns:xsd="http://www.w3.org/2001/XMLSchema">
<env:Header/>
<env:Body env:encodingStyle="http://schemas.xmlsoap.org/soap/encoding/">
<m:sayHelloResponse xmlns:m="http://www.openuri.org/">
<result xsi:type="xsd:string">This message brought to you by Hello AquaLogic and the number 100
</result>
</m:sayHelloResponse>
</env:Body>
</env:Envelope>
このシナリオでは、myresp 変数に、次のコード リストに示す値が割り当てられます。
<m:sayHelloResponse xmlns:m="http://www.openuri.org/">
<result ns0:type="xsd:string" xmlns:ns0="http://www.w3.org/2001/XMLSchema-instance">
This message brought to you by Hello AquaLogic and the number 100
</result>
</m:sayHelloResponse>
XML サービスへのコールアウト時のメッセージの作成方法を説明するために、次の図のようにコンフィグレーションされたサービス コールアウト アクションを例として示します。
また、実行時に要求ドキュメント変数 myreq が次の XML にバインドされていることを前提とします。
<sayHello xmlns="http://www.openuri.org/">
<intVal>100</intVal>
<string>Hello AquaLogic</string>
</sayHello>
EJB RPC サービスを含むSOAP RPC スタイルのサービスの場合の特徴は以下のとおりです。
SOAP RPC スタイルのサービスへのコールアウト時のメッセージの作成方法を説明するために、以下のコンフィグレーションを持つ例を示します。
このシナリオでは、サービスに対する発信メッセージの本体は、次のコード リストのようになります。
<?xml version="1.0" encoding="UTF-8"?>
<soapenv:Envelope xmlns:soapenv="http://schemas.xmlsoap.org/soap/envelope/">
<soapenv:Body>
<sayHello2 xmlns="http://www.openuri.org/">
<intVal>100</intVal>
<string >Hello AquaLogic</string>
</sayHello2>
</soapenv:Body>
</soapenv:Envelope>
呼び出しが行われたサービスが返す応答は、次のコード リストのようになります。
<?xml version="1.0" encoding="UTF-8"?>
<env:Envelope xmlns:env="http://schemas.xmlsoap.org/soap/envelope/"
xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
xmlns:soapenc="http://schemas.xmlsoap.org/soap/encoding/"
xmlns:xsd="http://www.w3.org/2001/XMLSchema">
<env:Header/>
<env:Body env:encodingStyle="http://schemas.xmlsoap.org/soap/encoding/">
<m:sayHello2Response xmlns:m="http://www.openuri.org/">
<result xsi:type="n1:HelloWorldResult" xmlns:n1="java:">
<message xsi:type="xsd:string">
This message brought to you by Hello AquaLogic and the number 100
</message>
</result>
</m:sayHello2Response>
</env:Body>
</env:Envelope>
メッセージ コンテキスト変数 output1 には、次のコード リストに示す値が割り当てられます。
<message ns0:type="xsd:string" xmlns:ns0="http://www.w3.org/2001/XMLSchema-intance">
This message brought to you by Hello AquaLogic and the number 100</message>
たとえば、要求メッセージのコンテキスト変数 myreq が <hello>there</hello> という形式の XML ドキュメントにバインドされる場合、発信メッセージには厳密にこのペイロードが格納されます。応答メッセージのコンテキスト変数 (myresp) は、次のような参照要素にバインドされます。
<binary-content ref=" cid:1850733759955566502-2ca29e5c.1079b180f61.-7fd8"/>
エラー処理は、メッセージ フロー、パイプライン、ルート ノード、およびステージ レベルでコンフィグレーションできます。その方法については、「エラー メッセージと処理」を参照してください。サービス コールアウトの結果として外部サービスから受け取るエラーのタイプには、転送エラー、SOAP エラー、予期される応答に一致しない応答などが含まれます。
fault コンテキスト変数の設定は、返されるエラーのタイプごとに異なります。fault 変数のコンテンツに基づいて、ビジネス ロジックとエラー処理ロジックを構築できます。$fault の詳細については、「fault 変数」および「エラー コード」を参照してください。
外部サービスから転送エラーを受け取り、転送プロバイダから AquaLogic Service Bus にエラー応答ペイロードが返されない場合 (たとえば、HTTP 403 のエラー コードが返された場合)、サービス コールアウト アクションは例外をスローします。これにより、パイプラインでエラーが発生します。ユーザ コンフィグレーション エラー ハンドラの fault 変数は、次のコード リストと同様の形式のメッセージにバインドされます。
<con:fault xmlns:con="http://www.bea.com/wli/sb/context">
<con:errorCode>BEA-380000</con:errorCode>
<con:reason>Not Found</con:reason>
<con:details>
.......
</con:details>
<con:location>
<con:node>PipelinePairNode1</con:node>
<con:pipeline>PipelinePairNode1_request</con:pipeline>
<con:stage>stage1</con:stage>
</con:location>
</con:fault>
転送エラーに関連付けられたペイロードがある場合 (たとえばビジネス サービスから HTTP 500 のエラー コードを受け取り、応答内に XML ペイロードがある場合)、カスタム エラー コード BEA-382502 のメッセージ コンテキスト エラーが生成されます。
サービスが HTTP または JMS 転送を使用している場合に、そのサービスからの応答の結果として BEA-382502 エラー応答コードがトリガされるには、次の条件が満たされる必要があります。
転送が HTTP の場合、ErrorResponseDetail 要素には応答と共に返される HTTP エラー コードも含まれます。fault 内の ErrorResponseDetail 要素には、サービスから受信したエラー応答ペイロードが含まれます。次のリストに ErrorResponseDetail 要素の例を示します。
<ctx:Fault xmlns:ctx="http://www.bea.com/wli/sb/context">
<ctx:errorCode>BEA-382502<ctx:errorCode>
<ctx:reason> Service callout has received an error response from the server</ctx:reason>
<ctx:details>
<alsb:ErrorResponseDetail xmlns:alsb="http://www.bea.com/...">
<alsb:detail> <![CDATA[
. ..
]]>
</alsb:detail> <alsb:http-response-code>500</alsb:http-response-code>
</alsb:ErrorResponseDetail>
</ctx:details>
<ctx:location>.. .</ctx:location>
</ctx:Fault>
| 注意 : | サービス コールアウトで生成されるエラーの XML スキーマについては、「サービス コールアウトで生成されるエラー詳細の XML スキーマ」を参照してください。 |
外部サービスが SOAP エラーを返した場合、AquaLogic Service Bus ランタイムは、カスタム エラー コードとエラーの詳細を示す説明を含むコンテキスト変数 $fault を設定します。そのために、SOAP エラーの <SOAP-ENV:Fault> 要素の下にある 3 つの要素のコンテンツが抽出され、AquaLogic Service Bus の fault 要素の作成に使用されます。
サービスが次のエラーを返す場合のシナリオを例として示します。
<SOAP-ENV:Envelope xmlns:SOAP-ENV="http://schemas.xmlsoap.org/soap/envelope/">
<SOAP-ENV:Body>
<SOAP-ENV:Fault>
<faultcode>SOAP-ENV:Client</faultcode>
<faultstring>Application Error</faultstring>
<detail>
<message>That's an Error!</message>
<errorcode>1006</errorcode>
</detail>
</SOAP-ENV:Fault>
</SOAP-ENV:Body>
</SOAP-ENV:Envelope>
<faultcode>、<faultstring>、<detail> の各要素が抽出され、<alsb:ReceivedFault> 要素でラップされます。コード リスト 18-13 の faultcode 要素には、QName (関連するすべてのネームスペース宣言が保持されます) が含まれます。転送が HTTP の場合、ReceivedFault 要素にはエラー応答と共に返される HTTP エラー コードも含まれます。
生成される <alsb:ReceivedFault> 要素およびカスタム エラー コードとエラー文字列は、fault コンテキスト変数のコンテンツの作成に使用されます。この例の場合は、次のコード リストと同様の形式になります。
<ctx:Fault xmlns:ctx="http://www.bea.com/wli/sb/context">hat's an Error!
<ctx:errorCode>BEA-382500<ctx:errorCode>
<ctx:reason> service callout received a soap Fault response</ctx:reason>
<ctx:details>
<alsb:ReceivedFault xmlns:alsb="http://www.bea.com/...">
<alsb:faultcode
xmlns:SOAP-ENV="http://schemas.xmlsoap.org/soap/envelope/">SOAP-ENV:Clien
</alsb:faultcode>
<alsb:faultstring>Application Error</alsb:faultstring>
<alsb:detail>
<message>T</message>
<errorcode>1006</errorcode>
</alsb:detail>
<alsb:http-response-code>500</alsb:http-response-code>
</alsb:ReceivedFault>
</ctx:details>
<ctx:location> </ctx:location>
</ctx:Fault>
| 注意 : | ユニークなエラー コード BEA-382500 は、サービス コールアウト アクションが SOAP エラーの応答を受け取る場合のために予約されています。 |
プロキシ サービスのランタイムが予期していない応答メッセージがサービスから返された場合、メッセージ コンテキスト エラーが生成され、カスタム エラー コード BEA-382501 で初期化されます。エラーの詳細には応答の SOAP-Body 要素のコンテンツが含まれます。転送が HTTP の場合、ReceivedFault 要素にはエラー応答と共に返される HTTP エラー コードも含まれます。
サービス コールアウトで生成されるエラーの XML スキーマについては、コード リスト 18-15 を参照してください。
サービス コールアウトで生成されるエラー詳細の XML スキーマ定義を次のコード リストに示します。
<xs:complexType name="ReceivedFaultDetail">
<xs:sequence>
<xs:element name="faultcode" type="xs:QName"/>
<xs:element name="faultstring" type="xs:string"/>
<xs:element name="detail" minOccurs="0" >
<xs:complexType>
<xs:sequence>
<xs:any namespace="##any" minOccurs="0" maxOccurs="unbounded" processContents="lax" />
</xs:sequence>
<xs:anyAttribute namespace="##any" processContents="lax" />
</xs:complexType>
</xs:element>
<xs:element name="http-response-code" type="xs:int" minOccurs="0"/>\
type="xs:int" minOccurs="0"/>
</xs:sequence>
</xs:complexType>
<xs:complexType name="UnrecognizedResponseDetail">
<xs:sequence>
<xs:element name="detail" minOccurs="0" type="xs:string" />
</xs:sequence>
</xs:complexType>
<xs:complexType name="ErrorResponseDetail">
<xs:sequence>
<xs:element name="detail" minOccurs="0" type="xs:string" />
</xs:sequence>
</xs:complexType>
実行時のサービス コールアウト アクションとルート ノードの違い
実行時にルート ノードでコンフィグレーションされたアクションとサービス コールアウト アクションの動作の違いは、主に以下のとおりです。
メッセージのヘッダの値を簡単に設定するには、転送ヘッダ アクションを使用します。
転送ヘッダ アクションを使用すると、発信要求 (ルート アクションまたはパブリッシュ アクションでプロキシ サービスによって送信されるメッセージ) と着信応答 (プロキシ サービスがクライアントに返信する応答メッセージ) の転送ヘッダの値を簡単に設定できます。このアクションでは、どのメッセージ コンテキストの場所を変更するかをランタイムに対して指定します。
変更するヘッダ セットを指定したら、ヘッダの値をコンフィグレーションします。ヘッダの値は、名前と値のペアの順序指定のないテーブルとして設定します。$inbound または $outbound の更新時に、ランタイムはすべてのネームスペースと順序を処理します。
このフィールドは必須であり、発信要求 (ルート アクションまたはパブリッシュ アクションでプロキシ サービスによって送信されるメッセージ) と着信応答 (プロキシ サービスがクライアントに返信する応答メッセージ) のヘッダの値を設定するかどうかをランタイムに対して指定します。
転送ヘッダ アクションをコンフィグレーションするときに [発信要求] または [着信応答] を選択することによって、どのメッセージ コンテキストの場所を変更するかをランタイムに対して指定します。これらのヘッダ要素は、メッセージ コンテキストの以下の場所にあります。
このオプションを選択すると、転送ヘッダ アクションは、すべてのヘッダを着信メッセージと発信メッセージとの間で自動的にパススルーします。ソース ヘッダ セットのすべてのヘッダはターゲット ヘッダ セットにコピーされ、ターゲット ヘッダ セットの既存の値はすべて上書きされます。
このオプションとヘッダ固有のパススルー オプションの使用については、「グローバル パススルー オプションとヘッダ固有のコピー オプションについて」を参照してください。
ドロップダウン リストには、事前定義されたすべてのターゲット転送のヘッダ名が入力されます (たとえば、HTTP 転送の場合は Content-Type、JMS 転送の場合は JMSCorrelationID など)。[その他] フィールドにヘッダ名を入力し、そのヘッダ名がこのサービスの転送の事前定義されたヘッダでない場合、そのヘッダは転送仕様の定義のとおりユーザ ヘッダになります。
このオプションを選択すると、XQuery 式または XSLT 式を使用して、ヘッダの値を設定できます。単純な式 (たとえば、"text/xml") または複雑な XQuery 式あるいは XSLT 式を使用できます。
AquaLogic Service Bus 転送レイヤでは、すべてのヘッダの XML 表現を文字列値として定義するため、式の結果は、ヘッダの値が設定される前に文字列に変換されます。何も返さない式のヘッダの値は、空の文字列に設定されます。式を使用してヘッダを削除することはできません。
警告 : このアクションで指定できるすべてのヘッダの設定が実行時に使用されるわけではありません。特定の転送についてどのヘッダを設定できるか、および実行時にどのヘッダのセットが使用されるかについては、「ランタイムでの転送ヘッダの設定の使用方法について」を参照してください。
要求または応答のメタデータからヘッダが削除されるように指定します。
[着信要求からヘッダをコピー] (発信要求の転送ヘッダを設定する場合 - 図 18-16 を参照)
または
[発信応答からヘッダをコピー] (着信応答の転送ヘッダを設定する場合 - 図 18-16 を参照)
このヘッダが着信メッセージの同じ名前を持つ対応するヘッダから発信メッセージに、またその逆に直接コピーされるように指定します。たとえば、発信要求の SOAPAction ヘッダを設定する場合は、[着信要求からヘッダをコピー] を選択すると、ランタイムが $inbound の SOAPAction 要求ヘッダから値をコピーします。着信応答ヘッダの場合、コピーするヘッダのソースは、$outbound の応答ヘッダです。
ソース内に存在しないヘッダについて [ヘッダをコピー] オプションが選択された場合、このオプションは無視され、このヘッダのターゲットではアクションが実行されません。つまり、この [ヘッダをコピー] オプションでは、ソースに存在するヘッダだけがターゲットにコピーされます。
このオプションとグローバルな [パイプラインを介してすべてのヘッダを渡す] オプションの使用については、「グローバル パススルー オプションとヘッダ固有のコピー オプションについて」を参照してください。
このテーブルを展開すると、別の転送ヘッダのコンフィグレーションに使用できる新しい一連のオプションを含む追加の行が表示されます。
上の図は、2 つのヘッダを含む [転送ヘッダ] テーブルを示しています。アクションはヘッダごとに指定されます。このテーブルに必要な数のヘッダを追加したり、テーブルのそのヘッダ行に関連付けられた削除オプション
を使用してヘッダをテーブルから削除したりできます。ランタイムでは、対応する XML の生成時に、ネームスペースを宣言し、適切な順序でヘッダ要素を配置するため、テーブルのヘッダの順序を指定する必要はありません。
前の節で説明したように、転送ヘッダ アクションのコンフィグレーション時には以下のオプションを使用できます。
| 警告 : | 転送ヘッダは転送タイプに固有であるため、パススルー (またはコピー) オプションは、転送タイプが同じサービス間でヘッダをコピーする場合に限って使用することをお勧めします。転送のタイプが異なるサービス間でヘッダを渡す (またはコピーする) と、渡すヘッダがターゲット転送で受け入れられない場合、エラーが発生することがあります。同じ理由で、ヘッダを設定のオプションを使用してヘッダ名を指定するときは注意が必要です。 |
[パイプラインを介してすべてのヘッダを渡す] を選択すると、実行時に転送ヘッダ アクションがすべてのヘッダを着信メッセージと発信メッセージとの間でパススルーするように指定されます。ソース ヘッダ セットのすべてのヘッダはターゲット ヘッダ セットにコピーされ、ターゲット ヘッダ セットの既存の値はすべて上書きされます。
ヘッダをコピー オプションを選択すると、実行時に転送ヘッダ アクションが、このオプションが関連付けられている特定のヘッダを着信メッセージと発信メッセージとの間でコピーするように指定されます。
これらのオプションは、自分のシナリオに最適な方法で使用します。どちらのオプションを使用しても、ソース ヘッダ セットのヘッダがターゲット ヘッダ セットにコピーされ、ターゲット セットの既存の値はすべて上書きされます。[パイプラインを介してすべてのヘッダを渡す] オプションは、ヘッダ固有のすべてのヘッダをコピー オプションの前に実行されます。つまり、特定の転送ヘッダ アクションのコンフィグレーションについて [パイプラインを介してすべてのヘッダを渡す] を選択した場合、特定のヘッダのヘッダをコピー オプションを選択する必要はありません。
ただし、[パイプラインを介してすべてのヘッダを渡す] を選択してすべてのヘッダをコピーした後で、特定のヘッダについて [ヘッダを削除] を選択して、個々のヘッダが削除されるようにアクションをコンフィグレーションすることはできます。
前のトピックでは、転送ヘッダ アクションの発信要求 (ルート アクションまたはパブリッシュ アクションでプロキシ サービスによって送信されるメッセージ) と着信応答 (プロキシ サービスがクライアントに返信する応答メッセージ) の転送ヘッダの値のコンフィグレーション方法について説明しました。通常、ヘッダの値は以下のように処理できます。
転送ヘッダ アクションを使用すると、$inbound または $outbound のヘッダを設定、削除、またはパススルーすることができます。これらのヘッダを設定または削除した後に、$inbound または $outbound をログに書き込むと、変更の影響を確認できます。ただし、メッセージが送信されるときに AquaLogic Service Bus バインディング レイヤによって $inbound または $outbound の一部のヘッダが変更または削除され、そのため基礎になる転送でこれらのヘッダの一部が無視されて、その転送固有の値が使用されることがあります。重要な違いは、バインディング レイヤによってヘッダに行われる変更は $inbound および $outbound に対して直接行われますが、転送による変更はメッセージの送信形式のみに影響するという点です。たとえば、発信の Content-Length ヘッダの値を指定することはできますが、そのヘッダはメッセージ送信時にバインディング レイヤによって $outbound から削除されます。そのため、変更は応答パスで確認できます (たとえば、$outbound をログに書き込むと、変更された値を確認できます)。$outbound に User-Agent ヘッダを設定した場合、HTTP 転送ではその設定が無視され、HTTP 転送固有の値が使用されます。ただし、$outbound の値は変更されません。
次の表は、実行時に無視または上書きされる転送ヘッダと、特定の転送ヘッダについて存在するその他の制限を示しています。
|
| 注意 : | inbound コンテキスト変数と outbound コンテキスト変数を設定する場合や、AquaLogic Service Bus Test Console を使用してプロキシ サービスまたはビジネス サービスをテストする場合は、転送ヘッダとメタデータの設定のときと同じ制限が適用されます。詳細については、以下のトピックを参照してください。 |
値のシーケンスを反復処理してアクションのブロックを実行するには、For Each アクションを使用します。

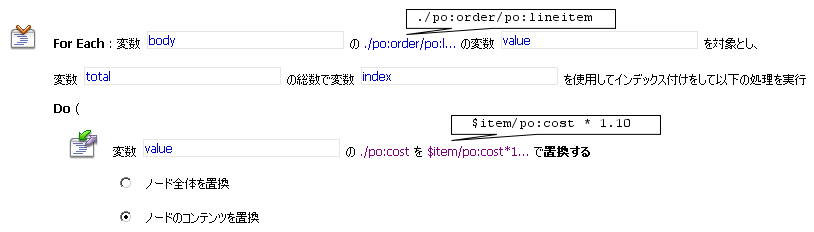

実行時に For Each アクションがどのように実行されるかを説明するために、次の図に示す値を使用します。
value 変数、index 変数、total 変数、および XPath 式の値は、指定を省略可能です。つまり、アクションの設計時にこれらの値を指定していなくても、セッションをアクティブ化することができます。
| 注意 : | For Each アクションでのコンテキスト変数のスコープについては、「For Each アクションでの変数のスコープ」および「ネストされた For Each アクション」を参照してください。 |
value コンテキスト変数は、For Each アクション内でのみ参照できます。For Each アクションの実行が終了 (正常に終了するか、またはエラーで終了) すると、value 変数はスコープから外れ、メッセージ コンテキストから削除されます。ただし、For Each アクションの実行が終了すると、index 変数と total カウント変数は、前回の値のままコンテキスト内に残ります。For Each アクションが正常に終了すると、index 変数と total カウント変数の値は同じ数値 (シーケンス内の項目の合計数) になります。
反復の処理中にエラーが発生した場合、index 変数の値が total カウント変数の値よりも小さくなります。ただし、最後の反復の処理中は、index は total カウントと同じ値になります。したがって、エラーが発生し、index の値と total の値が等しい場合は、最後の反復処理中か、For Each アクションの正常終了後のいずれかにエラーが発生したということだけを判断できます。
Do() ループでは、どの変数 (value、index、または total) を変更することもできます。
ネストされた For Each アクションをコンフィグレーションできます。そのようなアクションをコンフィグレーションする場合は、可能な限りユニークな変数名を使用することをお勧めします。ネストされた For Each アクションの変数を再利用する場合は、変数のスコープを確認してください。前の節で説明したように、次のような注意点があります。
XQuery 式のブール結果に基づき、1 つまたは複数のアクションを条件付きで実行するには、If Then アクションを使用します。
作成した条件は、then() 句に入る前に、標準の if...then ロジックに従って実行されるテストとして使用されます。詳細については、「XQuery 条件エディタの使用」を参照してください。
| 注意 : | 条件アクションはネストできます。ただし、ステージ エディタでは、ネストは 4 累積レベルまでに制限されています。5 番目のレベルを追加しようとしても、そのネスト アクションは表示されません。累積レベルには、すべてのブランチ アクション (If...Then...条件、パブリッシュ テーブル、ルート テーブル) が含まれます。たとえば、2 レベルの条件と、ルート テーブルを含むパブリッシュ テーブルを使用して、合計 4 レベルにすることができます。ただし、別の条件付きのアクションを追加 (最後のパブリッシュ テーブルに対して) しようとしても、そのアクションは表示されません。 |
指定したエラー コード (文字列) と説明を使用して例外を発生させるには、エラーを発生させるアクションを使用します。
エラー処理アクションの詳細については、「エラー メッセージと処理」を参照してください。
返信アクションは、要求パイプライン、応答パイプライン、またはエラー パイプラインで使用できます。成功時または失敗時の返信をコンフィグレーションできます。HTTP 着信転送での失敗時の返信の場合、返信アクションでは、呼び出し元に即時に返信されるように指定します。
エラー処理アクションの詳細については、「エラー メッセージと処理」を参照してください。
パブリッシュ アクション要求アクションの 1 つとしての応答アクションの使用については、「パブリッシュ アクションの概要」の「メッセージ コンテキストのスコープ」を参照してください。
再開アクションはエラー ハンドラ内で使用します。実行時、このアクションによって、エラーが発生しなかった場合と同様にメッセージ フローの処理が続行されます。処理はエラー ハンドラがコンフィグレーションされているノードまたはステージの後から続行されます。以降のメッセージ フロー ロジックで要求される変数およびメッセージの状態に対応するようにコンテキスト変数とメッセージの状態を設定するために、エラー ハンドラに調整ロジックをコンフィグレーションすることが必要な場合があります。調整ロジックは再開アクションの前にコンフィグレーションします。
このアクションにパラメータはありません。このパラメータはエラー パイプラインでのみ使用できます。
エラー処理アクションの詳細については、「エラー メッセージと処理」を参照してください。
実行時にこのステージの実行がスキップされて、処理がメッセージ フローの次のステージに進むように指定するには、スキップ アクションを使用します。
このアクションにはパラメータがなく、要求パイプライン、応答パイプライン、エラー パイプラインで使用できます。メッセージ フローのスキップ アクションを作成するには、以下の手順を実行します。
XQuery 式の結果をコンテキスト変数に割り当てるには、割り当てアクションを使用します。
削除アクションは、コンテキスト変数または XPath 式で指定したすべてのノードを削除するときに使用します。削除アクションは一連の更新アクションの 1 つです。詳細については、「更新アクション」を参照してください。
また、XPath 式で選択されたすべてのノードを削除するには、XPath オプションに関連付けられたラジオ ボタンを選択し、[XPath] をクリックします。[XPath 式エディタ] ページが表示されます。詳細については、「XPath 式エディタの使用」を参照してください。式を保存したら、[変数] フィールドにコンテキスト変数を入力します。コンテキスト変数の詳細については、「メッセージ コンテキスト」を参照してください。
XPath 式で選択したノードを基準に、指定した位置に XQuery 式を挿入するには、挿入アクションを使用します。挿入アクションは更新アクションの 1 つです。詳細については、「更新アクション」を参照してください。
| Note: | 有効なコンフィグレーションには、以下のコンフィグレーションが含まれます。 |
メッセージ フローから Java メソッド、または EJB ビジネス サービスを呼び出すには、Java コールアウト アクションを使用します。
| 注意 : | メソッドは静的メソッドである必要があります。 |
| 注意 : | 結果がバイト配列 (唯一返される可能性のある配列) の場合は、バイナリ コンテンツの XML 要素が返されます。 |
| 注意 : | 固定およびマップされたサービス アカウントの場合、そのサービス アカウントのユーザ ID/パスワードはローカル システムと Java コールアウトに伝播されたセキュリティ コンテキストで認証されます。passthru の場合、セキュリティ コンテキストは Java コールアウトに伝播されます。(WS-Security で) 定義されている場合、このコンテキストは、メッセージ レベルのコンテキストになります。そうでない場合は、転送レベルのコンテキストになります。 |
| 注意 : | 入力値の型が宣言されている入力引数の型と一致しない場合、AquaLogic Service Bus は入力値を入力引数の宣言された型に自動的に型キャストします。たとえば、入力引数の宣言された型が Java プリミティブ「int」の場合、文字列値「123」は整数 123 に変換されます。 |
MFL (メッセージ フォーマット言語) 変換アクションを使用して、メッセージ パイプライン内でメッセージ コンテンツを XML と XML 以外の形式との間で変換します。MFL は、バイナリ データのレイアウトを記述するために使用する特別な XML ドキュメントです。BEA 独自の言語を使用して、フォーマットされたバイナリ データを XML データに、または XML データをバイナリ データに変換するルールを定義します。詳細については、「MFL の概要」を参照してください。
project/folder/MFLresourcename |
XPath 式で選択された要素のコンテンツを変更せずに要素名を変更するには、名前変更アクションを使用します。名前変更アクションは更新アクションの 1 つです。詳細については、「更新アクション」を参照してください。
XPath 式で指定されたノードまたはノードのコンテンツを置き換えるには、置換アクションを使用します。ノードまたはそのコンテンツは、XQuery 式が返した値で置換されます。
置換アクションでは、単純な値、要素、属性を置き換えることができます。XQuery 式から何も返されない状態は、アクションがノード全体を置き換えるか、ノード コンテンツのみを置き換えるかにより、識別されたノードを削除すること、または空のノードを作成することと同じです。置換アクションは更新アクションの 1 つです。詳細については、「更新アクション」を参照してください。
XML スキーマ要素または WSDL リソースに対して、XPath 式で選択した要素を検証するには、検証アクションを使用します。
また、WSDL 要素や XML スキーマ要素に対する検証が失敗したときにエラーを発生させる場合は、[検証の失敗時にエラーを発生させる] を選択します。
| 注意 : | 検証アクションはグローバル要素しか検証できません。AquaLogic Service Bus はローカル要素に対する検証に対応していません。 |
パイプラインのメッセージ コンテキストに基づいてアラートを生成して、アラート送り先に送信するにはアラート アクションを使用します。SLA アラートと異なり、アラート アクションで生成された通知は、主にビジネスでの使用、またはエラーの報告を目的とし、システムの状態を監視するものではありません。このことを考慮して、アラートの送り先を決定して設定する必要があります。アラートの送り先の詳細については、「アラート送り先の概要」を参照してください。
| 注意 : | サービスのモニタが有効になっていない場合、メッセージ処理の間、コンフィグレーションされたアラート アクションは無視されます。 |
ログに記録するメッセージを作成し、ログに使用する一連の属性を定義するには、ログ アクションを使用します。このトピックには、以下の節があります。
ログ アクションを使用すると、プロキシ サービス内でステージが実行されるたびに、1 つまたは複数のメッセージを WebLogic Server ログに記録することができます。ログ アクションの 1 つまたは複数のインスタンスをメッセージ フローでコンフィグレーションすることができます。
ログ メッセージのコンテンツは、以下の 1 つまたは複数の要素で構成できます。
AquaLogic Service Bus では、非カタログ ロガー API を使用して、メッセージを WebLogic Server ログに書き込みます。AquaLogic Service Bus Console では、WebLogic Server Administration Console が提供するロギング コンフィグレーション機能をレプリケートしません。以下に示すような特定のログ ファイル コンフィグレーションが必要な場合は、WebLogic Server Administration Console を使用してコンフィグレーションを行ってください。
WebLogic Server のログについては、WebLogic Server ドキュメントの『ログ ファイルのコンフィグレーションとログ メッセージのフィルタ処理』を参照してください。
プロキシ サービスのメッセージ レポートを有効にするには、レポート アクションを使用します。
AquaLogic Service Bus には、メッセージ データを配信する機能があります。また、1 つまたは複数のレポート プロバイダにアラートを送信します。メッセージ データは、メッセージの本体またはメッセージに関連付けられた他の任意の変数 (ヘッダまたは inbound 変数など) から取り込むことができます。アラート データには、プロキシ サービスをモニタするためにコンフィグレーションできるサービス レベル アグリーメント (SLA) の違反または発生に関する情報が含まれます。レポート プロバイダに配信されるメッセージまたはアラート データは、メッセージのトラッキングや規定の監査などの機能に使用できます。
AquaLogic Service Bus JMS レポート プロバイダまたはユーザ定義のレポート プロバイダからレポート メッセージを受信するには、プロキシ サービスのメッセージ フローで、最初にレポート アクションを作成する必要があります。レポート アクションを使用すると、各メッセージから情報を抽出して、それをレポート データ ストリームに書き込むことができます。
アラート レポート用のレポート アクションをコンフィグレーションする必要はありません。アラート データは常にレポート データ ストリームで使用可能です。
キー値のペアは、メッセージ コンテキスト変数やメッセージ ペイロードからキー識別子を抽出して、残りのメッセージを無視する場合に使用します。キーは、メッセージを識別する便利な手段となります。キーは、[レポート] モジュールでレポート インデックスとして表示されます。詳細については、「メッセージの表示と検索」および「メッセージの詳細の表示」を参照してください。
レポート アクションのコンフィグレーションおよび AquaLogic Service Bus ダッシュボードで報告されるデータの例については、「レポート アクションのコンフィグレーションおよび生成されるレポート データの例」を参照してください。
ステージのエラー ハンドラでレポート アクションをコンフィグレーションする例を示します。目的は、エラーが発生した場合に fault コンテキスト変数のコンテンツを報告することです。次の図に示すようにレポート アクションをコンフィグレーションします。
ここで、errorCode はキー名を表し、キー値は ./ctx:errorCode という XPath を使用して fault 変数から抽出されます。
実行時にこのレポート アクションが行われるたびに、レポート データ ストリームを通じてメッセージが報告されます。次の図は、図 18-36 に示すキーと値のペアでコンフィグレーションされたレポート アクションが 2 回実行された後の、AquaLogic Service Bus Console の [メッセージ レポートの概要] ページを示しています。

|
