상태 대시보드 설정
Status(상태) > Settings(설정) 화면에서는 나타나는 통계와 날씨 아이콘을 통해 작동 정보를 나타내는 임계값을 비롯하여 상태 대시보드를 사용자정의할 수 있습니다.

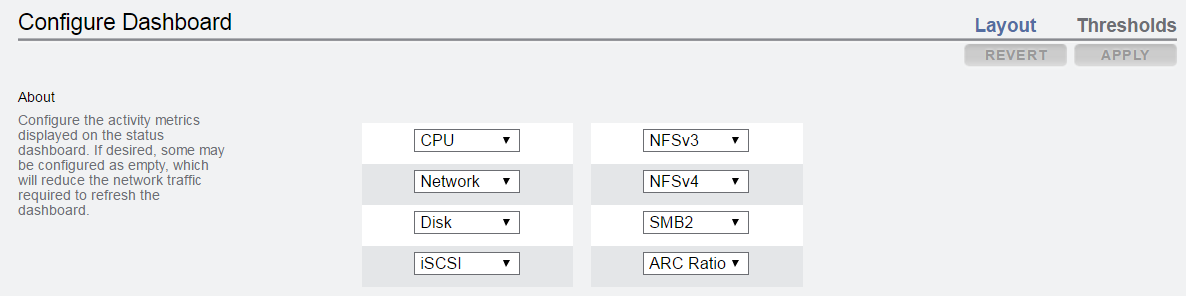

레이아웃 탭에서는 대시보드 작동 영역에 나타나는 그래프(다음 표에 정의되어 있음)를 선택할 수 있습니다.
표 31 상태 레이아웃 설정
|
|
|
<empty>
|
-
|
이 위치에 그래프가 표시되지 않습니다.
|
CPU
|
사용률
|
어플라이언스 CPU가 사용량이 많은 평균 주기입니다. CPU 주기에는 메모리 대기 주기가 포함됩니다.
|
ARC Ratio(ARC 비율)
|
사용률
|
평균 ARC 적중/실패율입니다. 적중률 하락은 성능 문제가 있을 수 있음을 나타냅니다.
|
HTTP
|
작업/초
|
HTTP 작업의 평균 개수입니다.
|
디스크
|
작업/초
|
물리적 스토리지 장치에 대한 평균 작업 수입니다.
|
iSCSI
|
작업/초
|
iSCSI 작업의 평균 개수입니다.
|
FC
|
작업/초
|
광 섬유 채널 작업의 평균 개수입니다.
|
NDMP
|
바이트/초
|
평균 NDMP 네트워크 바이트입니다.
|
NFSv2
|
작업/초
|
NFSv2 작업의 평균 개수입니다.
|
NFSv3
|
작업/초
|
NFSv3 작업의 평균 개수입니다.
|
NFSv4.0
|
작업/초
|
NFSv4.0 작업의 평균 개수입니다.
|
NFSv4.1
|
작업/초
|
NFSv4.1 작업의 평균 개수입니다.
|
Network(네트워크)
|
바이트/초
|
모든 물리적 네트워크 인터페이스의 평균 바이트/초입니다.
|
SMB
|
작업/초
|
SMB 작업의 평균 개수입니다.
|
SMB2
|
작업/초
|
SMB2 작업의 평균 개수입니다.
|
SMB3
|
작업/초
|
SMB3 작업의 평균 개수입니다.
|
FTP
|
바이트/초
|
FTP 바이트의 평균 개수입니다.
|
SFTP
|
바이트/초
|
SFTP 바이트의 평균 개수입니다.
|
|
대시보드를 새로 고치는 데 필요한 네트워크 트래픽을 줄이려면 일부 작동 그래프를 "<empty>"로 구성해야 합니다.
Thresholds(임계값) 화면에서는 대시보드 작동 날씨 아이콘을 구성할 수 있습니다. 기본값은 작업량이 높은 경우를 바탕으로 제공되므로 사용자 환경에 적합하지 않을 수 있습니다.

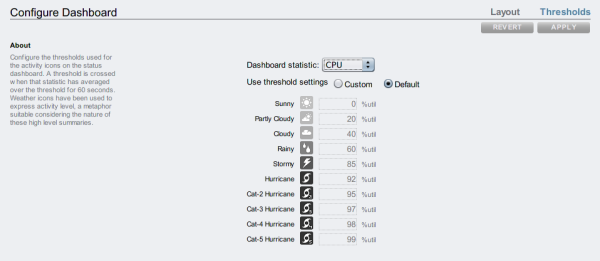

그림 14 대시보드 작동 설정
대시보드에 나타나는 날씨 아이콘은 현재 작동에 대한 임계값 설정(60초 평균으로 측정됨)에 가장 가깝습니다. 예를 들어, CPU 사용률이 41%인 경우 기본적으로 Cloudy 날씨 아이콘이 나타납니다. 이는 해당 임계값이 40%(실제 작동에 가장 가까움)이기 때문입니다. 임계값을 구성하려면 Custom(사용자정의) 라디오 버튼을 선택합니다. 이때 화면에 나타나는 대로 임계값을 구성해야 합니다.
현재는 CLI에서 대시보드를 구성할 수 없습니다. BUI에 저장된 설정이 CLI에 표시되는 대시보드에 적용됩니다.
