클러스터 구성 BUI 보기
Configuration(구성) > Cluster(클러스터) 보기에서는 클러스터 카드 상태, 클러스터 컨트롤러 상태 및 클러스터 리소스의 개요를 그래픽 형식으로 보여줍니다.
다음 그림은 두 ZS9-2 컨트롤러 간의 클러스터 연결을 보여줍니다.
그림 1 ZS9-2 컨트롤러에 대한 클러스터 연결

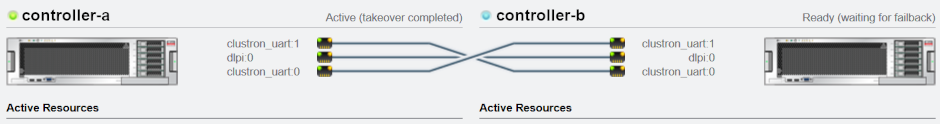

다음 그림은 두 ZS7-2, ZS5-x, ZS4-4, ZS3-4 또는 7x20 컨트롤러 간의 클러스터 연결을 보여줍니다.
그림 2 ZS7-2, ZS5-x, ZS4-4, ZS3-4 및 7x20 컨트롤러에 대한 클러스터 연결
다음 그림은 두 ZS3-2 컨트롤러 간의 클러스터 연결을 보여줍니다.
그림 3 ZS3-2 컨트롤러에 대한 클러스터 연결
인터페이스는 다음 객체로 구성됩니다.
-
각 컨트롤러의 작은 그림입니다. 사용자가 현재 로그인한 컨트롤러가 보기의 왼쪽에 표시됩니다. 각 컨트롤러 작은 그림 위에서 왼쪽에는 컨트롤러 이름이 표시되고 오른쪽에는 컨트롤러의 현재 클러스터 상태(예: Active(활성) 또는 Ready(준비))가 표시됩니다. 컨트롤러 상태에 대한 설명은 클러스터형 컨트롤러 상태를 참조하십시오.
-
각 클러스터 카드 연결을 나타내는 선입니다. 해당 선은 하드웨어로 동적으로 업데이트됩니다. 실선은 링크가 연결되었으며 활성 상태임을 나타냅니다. 파선은 다음 중 하나로 인해 링크가 끊겼음을 나타냅니다.
-
다른 컨트롤러가 다시 시작/재부트 중입니다.
-
링크가 케이블을 통해 제대로 연결되지 않았거나 클러스터 케이블이 커넥터를 고정시키고 있지 않습니다. 클러스터 케이블 연결 지침은 Oracle ZFS Storage Appliance 케이블 연결 설명서의 클러스터 케이블 연결을 참조하십시오.
초기 클러스터 설정을 수행하기 전에 모든 링크가 연결되어 활성 상태인지 확인합니다. 독립형 어플라이언스를 클러스터화된 구성으로 업그레이드(BUI)를 참조하십시오.
-
-
각 컨트롤러 작은 그림 아래에는 현재 해당 컨트롤러에 지정된 PRIVATE 및 SINGLETON 리소스와 해당 리소스의 일부 속성(예: IP 주소 또는 크기) 목록이 있습니다.
-
각 리소스에 대한 리소스 소유자가 표시됩니다. 리소스의 소유자는 두 컨트롤러가 CLUSTERED 상태일 때 리소스를 제공할 컨트롤러입니다. 소유자를 변경하려면 현재 소유자 이름을 누르고 피어 컨트롤러를 선택한 후 보기의 오른쪽 상단에 있는 APPLY(적용) 버튼을 누릅니다.
-
소유자 오른쪽에 있는 다시 시작 아이콘
을 누르면 리소스 복구를 시도할 수 있습니다. -
각 리소스에 대한 잠금 아이콘
은 리소스가 PRIVATE용인지 여부를 나타냅니다. 현재 컨트롤러가 OWNER 또는 CLUSTERED 상태인 경우 리소스를 잠그거나(PRIVATE로 설정) 잠금을 해제(SINGLETON으로 설정)할 수 있습니다. 컨트롤러에 리소스를 잠그거나 컨트롤러에서 리소스 잠금을 해제하려면 잠금 아이콘을 누른 후 보기의 오른쪽 상단에 있는 APPLY(적용) 버튼을 누릅니다. 원격 피어에 속한 PRIVATE 리소스는 어떤 리소스 목록에도 표시되지 않습니다.
다음 표에서는 Configuration(구성) > Cluster(클러스터) 보기 상단에 있는 버튼에 대해 설명합니다.
|
관련 항목
