Processus nocturnes

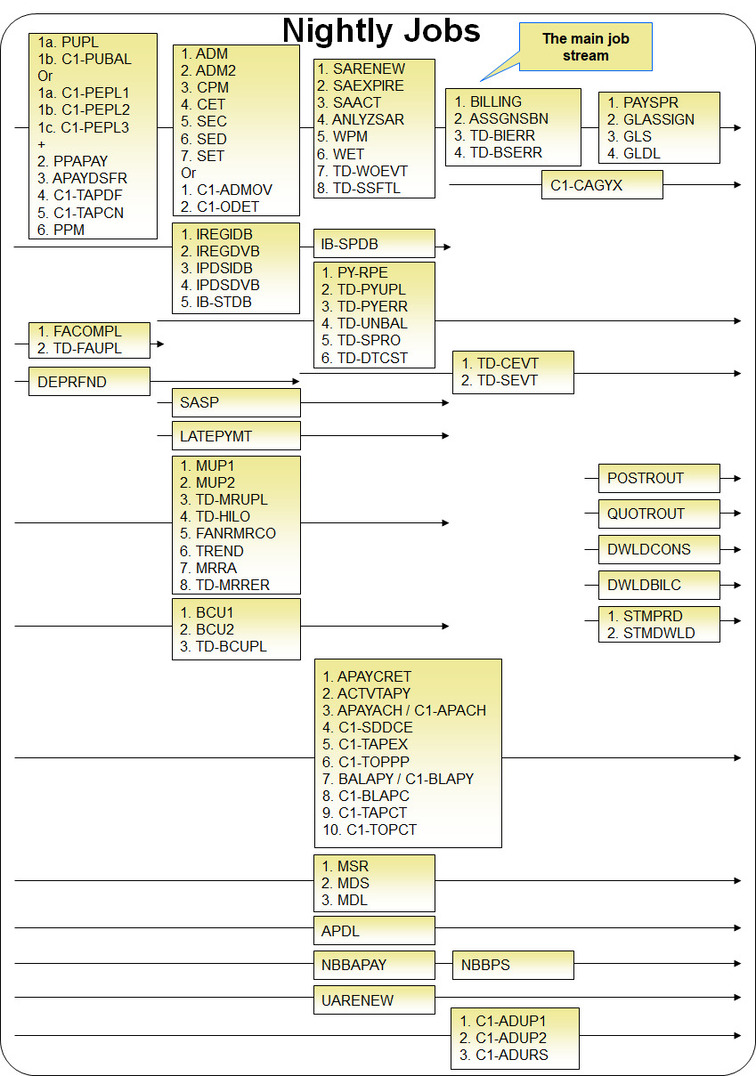

Le diagramme ci-dessous illustre les dépendances entre les processus en mode batch.
Les mnémoniques figurant dans les cases correspondent à chaque processus en mode batch décrit ci-dessus. Lorsqu'une case contient plusieurs processus, ces derniers doivent être exécutés de manière séquentielle. Lorsque plusieurs cases figurent sur une chronologie, tous les processus d'une case doivent être exécutés avant ceux de la case suivante. Les chronologies qui apparaissent au-dessous de la chronologie du flux de tâche principal indiquent le moment où chacun des processus respectifs peut être exécuté par rapport au flux de tâche principal.
Le diagramme ci-dessous illustre les processus quotidiens en mode batch ne présentant aucune dépendance.
Les mnémoniques figurant dans les cases correspondent à chaque processus en mode batch décrit ci-dessus.
Aucune dépendance. Comme vous pouvez le constater, il n'existe aucun dépendance entre les cases (les processus peuvent donc être exécutés en parallèle).
