Estructuras de almacenamiento lógico

En este capítulo, se describe la naturaleza y las relaciones entre las estructuras de almacenamiento lógicas. Oracle AI Database crea y reconoce estas estructuras y no las conoce el sistema operativo.

Introducción a estructuras de almacenamiento lógicas

Oracle AI Database asigna espacio lógico para todos los datos de la base de datos.

Las unidades lógicas de la asignación de espacio de base de datos son bloques de datos, extensiones, segmentos y tablespaces. En el nivel físico, los datos se almacenan en los archivos de datos del disco. Los datos de los archivos de datos se almacenan en bloques del sistema operativo.

La siguiente figura es un diagrama entidad-relación para el almacenamiento físico y lógico. La notación de pata de gallo representa una relación de uno a varios.

Figura 1: Almacenamiento lógico y físico

Descripción de la ilustración cncpt227.gif

Jerarquía de almacenamiento lógico

Un segmento contiene una o más extensiones, cada una de las cuales contiene varios bloques de datos.

En la siguiente figura se muestran las relaciones entre los bloques de datos, las extensiones y los segmentos de un tablespace. En este ejemplo, un segmento tiene dos extensiones almacenadas en diferentes archivos de datos.

Figura 2: Segmentos, Extensiones y Bloques de Datos en un Tablespace

Descripción de la ilustración cncpt027.gif

Desde el nivel más bajo de granularidad hasta el más alto, Oracle AI Database almacena los datos de la siguiente manera:

Consulte también: "Introducción a Estructuras de Almacenamiento Físico"

Gestión de Espacio Lógico

Oracle AI Database debe utilizar la gestión lógica de espacio para realizar un seguimiento y asignar las extensiones en un tablespace.

Cuando un objeto de base de datos necesita una extensión, la base de datos debe tener un método de búsqueda y suministro. Del mismo modo, cuando un objeto ya no requiere una extensión, la base de datos debe tener un método para hacer que la extensión libre esté disponible.

Oracle AI Database gestiona el espacio en un tablespace en función del tipo que cree. Puede crear uno de los siguientes tipos de tablespaces:

La Figura 15-3 muestra las alternativas para la gestión lógica de espacio en un tablespace.

Figura 3: Gestión Lógica del Espacio

Descripción de la ilustración cncpt268.gif

Tablespaces Gestionados Localmente

Un tablespace gestionado localmente mantiene un bitmap en la cabecera del archivo de datos para realizar un seguimiento del espacio libre y utilizado en el cuerpo del archivo de datos.

Cada bit corresponde a un grupo de bloques. Cuando se asigna o libera espacio, Oracle AI Database cambia los valores de bitmap para reflejar el nuevo estado de los bloques.

El siguiente gráfico es una representación conceptual del almacenamiento gestionado por bitmap. Un valor 1 en la cabecera hace referencia al espacio utilizado, mientras que un valor 0 hace referencia al espacio libre.

Figura 4: Almacenamiento gestionado por bitmap

Descripción de la ilustración cncpt332.gif

Un tablespace gestionado localmente tiene las siguientes ventajas:

La gestión de espacio de segmento es un atributo heredado del tablespace que contiene el segmento. En un tablespace gestionado localmente, la base de datos puede gestionar segmentos de forma automática o manual. Por ejemplo, los segmentos del tablespace users se pueden gestionar automáticamente mientras que los segmentos del tablespace tools se gestionan manualmente.

Gestión Automática de Espacio de Segmento

El método de gestión automática de espacio de segmento (ASSM) utiliza mapas de bits para gestionar el espacio en un tablespace.

Los bitmaps ofrecen las siguientes ventajas:

ASSM es más eficaz y es el valor por defecto para los tablespaces permanentes gestionados localmente.

Nota: en este capítulo se asume el uso de ASSM en todas las discusiones sobre el espacio de almacenamiento lógico.

Gestión Manual de Espacio de Segmento

El método antiguo de gestión manual de espacio de segmento (MSSM) utiliza una lista enlazada denominada lista libre para gestionar el espacio libre en el segmento.

Para un objeto de base de datos que tiene espacio libre, una lista de bloques libres realiza un seguimiento de los bloques bajo el límite superior (HWM) (HWM), que es la línea divisoria entre el espacio de segmento que se utiliza y que aún no se utiliza. A medida que se utilizan bloques, la base de datos coloca bloques en la lista libre o los elimina según sea necesario.

Además de PCTFREE, MSSM requiere que controle la asignación de espacio con parámetros SQL como PCTUSED, FREELISTS y FREELIST GROUPS. PCTUSED define el porcentaje de espacio libre que debe existir en un bloque utilizado actualmente para que la base de datos lo incluya en la lista de bloques libres. Por ejemplo, si define PCTUSED en 40 en una sentencia CREATE TABLE, no podrá insertar filas en un bloque del segmento hasta que se utilice menos del 40% del espacio en bloque.

Por ejemplo, supongamos que inserta una fila en una tabla. La base de datos comprueba en una lista libre de la tabla el primer bloque disponible. Si la fila no cabe en el bloque y el espacio utilizado en el bloque es mayor o igual que PCTUSED, la base de datos elimina el bloque de la lista y busca otro bloque. Si suprime filas del bloque, la base de datos comprueba si el espacio utilizado en el bloque es ahora menor que PCTUSED. Si es así, la base de datos coloca el bloque al principio de la lista libre.

Un objeto puede tener varias listas libres. De esta forma, varias sesiones que realizan DML en una tabla pueden utilizar diferentes listas, lo que puede reducir la contención. Cada sesión de base de datos utiliza sólo una lista libre durante la sesión.

Como se muestra en la Figura 15-5, también puede crear un objeto con uno o más grupos de listas libres, que son recopilaciones de listas libres. Cada grupo tiene una lista libre maestra que gestiona la lista libre de procesos individual del grupo. La sobrecarga de espacio para listas libres, especialmente para grupos de listas libres, puede ser significativa.

Figura 5: Grupos de listas libres

Descripción de la ilustración cncpt320.gif

La gestión manual del espacio de segmento puede ser compleja. Debe ajustar PCTFREE y PCTUSED para reducir la migración de filas y evitar el desperdicio de espacio. Por ejemplo, si cada bloque utilizado de un segmento está medio lleno y si PCTUSED es 40, la base de datos no permite inserciones en ninguno de estos bloques. Debido a la dificultad de ajustar los parámetros de asignación de espacio, Oracle recomienda encarecidamente ASSM. En ASSM, PCTFREE determina si se puede insertar una nueva fila en un bloque, pero no utiliza listas libres e ignora PCTUSED.

Consulte además:

Tablespaces Gestionados por Diccionario

Un tablespace gestionado por diccionario utiliza el diccionario de datos para gestionar sus extensiones.

Oracle AI Database actualiza las tablas en el diccionario de datos cada vez que una extensión se asigna o se libera para volver a utilizarla. Por ejemplo, cuando una tabla necesita una extensión, la base de datos consulta las tablas del diccionario de datos y busca extensiones libres. Si la base de datos encuentra espacio, modifica una tabla del diccionario de datos e inserta una fila en otra. De esta forma, la base de datos gestiona el espacio modificando y moviendo datos.

El SQL que la base de datos ejecuta en segundo plano para obtener espacio para los objetos de base de datos es SQL recursivo. El uso frecuente de SQL recursivo puede tener un impacto negativo en el rendimiento, ya que las actualizaciones del diccionario de datos se deben serializar. Los tablespaces gestionados localmente, que son los predeterminados, evitan este problema de rendimiento.

Consulte también: Guía del administrador de Oracle AI Database para aprender a migrar tablespaces de gestionados por diccionario a gestionados localmente

Visión General de Bloques de Datos

Oracle AI Database gestiona el espacio de almacenamiento lógico en los archivos de datos de una base de datos en una unidad denominada bloque de datos, también denominado bloque de Oracle o página. Un bloque de datos es la unidad mínima de E/S de base de datos.

Bloques de datos y bloques del sistema operativo

En el nivel físico, los datos de la base de datos se almacenan en archivos de disco formados por bloques del sistema operativo.

Un bloque del sistema operativo es la unidad mínima de datos que el sistema operativo puede leer o escribir. Por el contrario, un bloque de Oracle es una estructura de almacenamiento lógica cuyo tamaño y estructura no conoce el sistema operativo.

En la siguiente figura, se muestra que los bloques del sistema operativo pueden diferir en tamaño de los bloques de datos. La base de datos solicita datos en múltiplos de bloques de datos, no en bloques del sistema operativo.

Figura 6: Bloques de datos y bloques del sistema operativo

Descripción de la ilustración cncpt293.gif

Cuando la base de datos solicita un bloque de datos, el sistema operativo convierte esta operación en una solicitud de datos en almacenamiento permanente. La separación lógica de los bloques de datos de los bloques del sistema operativo tiene las siguientes implicaciones:

Tamaño del Bloque de Base de Datos

Cada base de datos tiene un tamaño de bloque de base de datos.

El parámetro de inicialización DB_BLOCK_SIZE define el tamaño del bloque de datos para una base de datos cuando se crea. El tamaño se define para los tablespaces SYSTEM y SYSAUX y es el valor por defecto para todos los demás tablespaces. El tamaño del bloque de base de datos no se puede cambiar, excepto volviendo a crear la base de datos.

Si no se define DB_BLOCK_SIZE, el tamaño de bloque de datos predeterminado es específico del sistema operativo. El tamaño de bloque de datos estándar para una base de datos es de 4 KB u 8 KB. Si el tamaño es diferente para los bloques de datos y los bloques del sistema operativo, el tamaño del bloque de datos debe ser un múltiplo del tamaño del bloque del sistema operativo.

Consulte además:

Tamaño de Bloque de Tablespace

Puede crear tablespaces individuales cuyo tamaño de bloque difiera del valor DB_BLOCK_SIZE.

Un tamaño de bloque no estándar puede ser útil al mover un tablespace transportable a una plataforma diferente.

Consulte también: Oracle AI Database Administrator's Guide para aprender a especificar un tamaño de bloque no estándar para un tablespace

Formato de bloque de datos

Cada bloque de datos tiene un formato o una estructura interna que permite a la base de datos realizar un seguimiento de los datos y el espacio libre en el bloque. Este formato es similar tanto si el bloque de datos contiene datos de tabla, índice o cluster de tabla.

En la siguiente figura, se muestra el formato de un bloque de datos sin comprimir.

Figura 7: Formato de Bloque de Datos

Descripción de la ilustración cncpt028.gif

Gastos generales de bloque de datos

Oracle AI Database utiliza la sobrecarga de bloques para gestionar el bloque en sí. La sobrecarga de bloque no está disponible para almacenar datos de usuario.

Como se muestra en "Formato de bloque de datos", la sobrecarga de bloque incluye las siguientes partes:

Algunas partes de la sobrecarga del bloque son de tamaño fijo, pero el tamaño total es variable. En promedio, la sobrecarga del bloque asciende a 84 a 107 bytes.

Formato de Fila

La parte de datos de fila del bloque contiene los datos reales, como filas de tabla o entradas de clave de índice. Al igual que cada bloque de datos tiene un formato interno, cada fila tiene un formato de fila que permite a la base de datos realizar un seguimiento de los datos de la fila.

Oracle AI Database almacena filas como registros de longitud variable. Una fila está contenida en una o más secciones. Cada sección se denomina parte de fila. Cada parte de fila tiene una cabecera de fila y datos de columna.

En la siguiente figura, se muestra el formato de una fila.

Figura 8: El formato de una pieza de fila

Descripción de la ilustración cncpt043.gif

Cabecera de Fila

Oracle AI Database utiliza la cabecera de fila para gestionar la parte de fila almacenada en el bloque.

La cabecera de fila contiene información como la siguiente:

Una fila totalmente contenida en un bloque tiene al menos 3 bytes de cabecera de fila.

Consulte además:

Datos de Columna

Después de la cabecera de fila, la sección de datos de columna almacena los datos reales en la fila. La parte de fila suele almacenar columnas en el orden que se muestra en la sentencia CREATE TABLE, pero este orden no está garantizado. Por ejemplo, las columnas de tipo LONG se crean en último lugar.

Como se muestra en la figura de "Formato de fila", para cada columna de una parte de fila, Oracle AI Database almacena la longitud de la columna y los datos por separado. El espacio necesario depende del tipo de dato. Si el tipo de dato de una columna tiene una longitud variable, el espacio necesario para contener un valor puede crecer y reducirse con actualizaciones de los datos.

Cada fila tiene un espacio en el directorio de filas de la cabecera del bloque de datos. El espacio apunta al principio de la fila.

Consulte también: "Almacenamiento de tablas" y "Almacenamiento de índices"

Formato de ID de fila

Oracle AI Database utiliza un rowid para identificar de forma única una fila. Internamente, el rowid es una estructura que contiene información que la base de datos necesita para acceder a una fila. Un rowid no se almacena físicamente en la base de datos, sino que se infiere del archivo y bloque en los que se almacenan los datos.

Un ID de fila ampliado incluye un número de objeto de datos. Este tipo de ID de fila utiliza una codificación base de 64 de la dirección física para cada fila. Los caracteres de codificación son A-Z, a-z, 0-9, + y /.

Ejemplo 15-1 Pseudocolumna ROWID

En el siguiente ejemplo se consulta la pseudocolumna ROWID para mostrar el ID de fila ampliado de la fila en la tabla employees para el empleado 100:

SQL> SELECT ROWID FROM employees WHERE employee_id = 100;

ROWID
------------------
AAAPecAAFAAAABSAAA

En la siguiente figura, se muestra el formato de un ID de fila ampliado.

Figura 9: Formato ROWID

Descripción de la ilustración cncpt249.gif

Se muestra un rowid extendido en un formato de cuatro piezas, OOOOOOFFFBBBBBBRRR, con el formato dividido en los siguientes componentes:

Después de asignar un ID de fila a una parte de fila, el ID de fila puede cambiar en circunstancias especiales. Por ejemplo, si el movimiento de filas está activado, el ID de fila puede cambiar debido a las actualizaciones de clave de partición, las operaciones de flashback de tabla, las operaciones de reducción de tabla, etc. Si el movimiento de filas está desactivado, un ID de fila puede cambiar si la fila se exporta e importa mediante las utilidades de Oracle AI Database. Nota: Internamente, la base de datos realiza el movimiento de filas como si la fila se hubiera suprimido y vuelto a insertar físicamente. Sin embargo, el movimiento de filas se considera una actualización, lo que tiene implicaciones para los activadores.

Consulte además:

Compresión de bloques de datos

La base de datos puede utilizar la compresión de tablas para eliminar valores duplicados en un bloque de datos. En esta sección, se describe el formato de los bloques de datos que utilizan compresión.

El formato de un bloque de datos que utiliza la compresión básica de tablas y filas avanzadas es esencialmente el mismo que el de un bloque sin comprimir. La diferencia es que una tabla de símbolos al principio del bloque almacena valores duplicados para las filas y columnas. La base de datos sustituye las incidencias de estos valores por una breve referencia a la tabla de símbolos.

Ejemplo 15-2 Formato de bloques de datos comprimidos

Supongamos que las siguientes filas se almacenan en un bloque de datos para la tabla sales de siete columnas:

2190,13770,25-NOV-00,S,9999,23,161
2225,15720,28-NOV-00,S,9999,25,1450
34005,120760,29-NOV-00,P,9999,44,2376
9425,4750,29-NOV-00,I,9999,11,979
1675,46750,29-NOV-00,S,9999,19,1121

Cuando se aplica compresión básica de tablas o filas avanzadas a esta tabla, la base de datos sustituye los valores duplicados por una referencia de símbolo. La siguiente representación conceptual de la compresión muestra el símbolo * que sustituye a 29-NOV-00 y % que sustituye a 9999:

2190,13770,25-NOV-00,S,%,23,161
2225,15720,28-NOV-00,S,%,25,1450
34005,120760,*,P,%,44,2376
9425,4750,*,I,%,11,979
1675,46750,*,S,%,19,1121

La Tabla 15-1 representa conceptualmente la tabla de símbolos que asigna símbolos a valores.

Tabla 1 Tabla de símbolos

Símbolo Valor Columna Filas
* 29-NOV-00 3 958-960
% 9.999 5 956-960

Consulte también: "Compresión de Tabla"

Gestión de Espacio en Bloques de Datos

A medida que la base de datos llena un bloque de datos de abajo hacia arriba, la cantidad de espacio libre entre los datos de fila y la cabecera del bloque disminuye.

El espacio libre en un bloque de datos también se puede reducir durante las actualizaciones, como al cambiar un valor nulo final a un valor no nulo. La base de datos gestiona el espacio libre en el bloque de datos para optimizar el rendimiento y evitar el desperdicio de espacio.

Nota: En esta sección se asume el uso de la gestión automática de espacio de segmento.

Porcentaje de espacio libre en bloques de datos

El parámetro SQL PCTFREE define el porcentaje mínimo de un bloque de datos reservado como espacio libre para las actualizaciones de filas existentes. PCTFREE es importante para evitar la migración de filas y el desperdicio de espacio.

Por ejemplo, supongamos que crea una tabla que sólo necesitará actualizaciones ocasionales, la mayoría de las cuales no aumentará el tamaño de los datos existentes. Especifique el parámetro PCTFREE en una sentencia CREATE TABLE de la siguiente manera:

CREATE TABLE test_table (n NUMBER) PCTFREE 20;

La Figura 15-10 muestra cómo un valor PCTFREE de 20 afecta a la gestión de espacio. La base de datos agrega filas al bloque a lo largo del tiempo, lo que hace que los datos de fila crezcan hacia arriba hacia la cabecera del bloque, que a su vez se expande hacia abajo hacia los datos de fila. La configuración PCTFREE garantiza que al menos el 20 % del bloque de datos esté libre. Por ejemplo, la base de datos impide que una sentencia INSERT llene el bloque de modo que los datos de fila y la cabecera ocupen un 90% combinado del espacio total del bloque, dejando solo un 10% libre.

Figura 10: PCTFREE

Descripción de la ilustración cncpt029.gif

Nota: Esta explicación no se aplica a los tipos de dato LOB, que no utilizan el parámetro de almacenamiento PCTFREE ni las listas libres.

Consulte además:

Optimización del Espacio Libre en Bloques de Datos

Si bien el porcentaje de espacio libre no puede ser menor que PCTFREE, la cantidad de espacio libre puede ser mayor. Por ejemplo, si se define PCTFREE en el 20%, se evita que la cantidad total de espacio libre se caiga al 5% del bloque, pero se permite que el 50% del bloque esté libre.

Optimización mediante el aumento del espacio libre

Algunas sentencias DML pueden aumentar el espacio libre en los bloques de datos.

Las siguientes sentencias pueden aumentar el espacio:

El espacio liberado está disponible para las sentencias INSERT en las siguientes condiciones:

Consulte también: Guía del administrador de Oracle AI Database para obtener información sobre la compresión avanzada de filas

Optimización mediante la fusión del espacio fragmentado

El espacio liberado puede ser o no contiguo al área principal de espacio libre en un bloque de datos. El espacio libre no contiguo se denomina espacio fragmentado.

En la siguiente figura, se muestra un bloque de datos con espacio libre no contiguo.

Figura 11: Bloque de datos con espacio fragmentado

Descripción de la ilustración cncpt210.gif

Oracle AI Database fusiona de forma automática y transparente el espacio libre de un bloque de datos solo cuando se cumplen las siguientes condiciones:

Después de la fusión, la cantidad de espacio libre es idéntica a la cantidad anterior a la operación, pero el espacio ahora es contiguo. La Figura 15-12 muestra un bloque de datos después de la fusión del espacio.

Figura 12: Bloque de datos después de fusionar el espacio libre

Descripción de la ilustración cncpt211.gif

Oracle AI Database realiza la fusión solo en las situaciones anteriores porque, de lo contrario, el rendimiento disminuiría debido a la fusión continua del espacio libre en los bloques de datos.

Filas Encadenadas y Migradas

Oracle AI Database utiliza el encadenamiento y la migración para gestionar las filas que son demasiado grandes para caber en un solo bloque. Nota: Una fila encadenada de una tabla estándar es diferente de una cadena de filas de una tabla de cadenas de bloques. Oracle AI Database utiliza diferentes tecnologías para gestionar filas en una tabla de blockchain.

Las situaciones posibles son las siguientes:

La Figura 15-13 muestra la inserción de una fila grande en un bloque de datos. La fila es demasiado grande para el bloque izquierdo, por lo que la base de datos encadena la fila colocando la primera parte de la fila en el bloque izquierdo y la segunda parte de la fila en el bloque derecho.

Figura 13: Encadenamiento de filas

Descripción de la ilustración cncpt316.gif

Figura 15-14, el bloque izquierdo contiene una fila que se actualiza para que la fila sea ahora demasiado grande para el bloque. La base de datos mueve toda la fila al bloque derecho y deja un puntero a la fila migrada en el bloque izquierdo.

Figura 14: Migración de Filas

Descripción de la ilustración cncpt306.gif

Cuando una fila se encadena o se migra, la E/S necesaria para recuperar los datos aumenta. Esta situación se debe a que Oracle AI Database debe explorar varios bloques para recuperar la información de la fila. Por ejemplo, si la base de datos realiza una E/S para leer un índice y una E/S para leer una fila de tabla no migrada, se necesita una E/S adicional para obtener los datos de una fila migrada.

El Asesor de Segmentos, que se puede ejecutar de forma manual y automática, es un componente de Oracle AI Database que identifica los segmentos que tienen espacio disponible para la reclamación. El asesor puede ofrecer consejos sobre objetos que tienen mucho espacio libre o demasiadas filas encadenadas.

Consulte además:

Visión General de los Bloques de Índice

Un bloque de índice es un tipo especial de bloque de datos que gestiona el espacio de forma diferente a los bloques de tabla. Oracle AI Database utiliza bloques de índice para gestionar el espacio de almacenamiento lógico en un índice.

Tipos de Bloques de Índice

Un índice contiene un bloque raíz, bloques de rama y bloques de hoja.

Los tipos de bloques se definen de la siguiente manera:

Almacenamiento de Entradas de Índice

Las entradas de índice se almacenan en bloques de índice de la misma forma que las filas de tabla en un bloque de datos. Las entradas de índice en la parte de bloque no se almacenan en orden binario, sino en una pila.

La base de datos gestiona el directorio de filas en un bloque de índice de forma diferente al directorio en un bloque de datos. Las entradas del directorio de filas (no las entradas del cuerpo del bloque de índice) se ordenan por valor clave. Por ejemplo, en el directorio de filas, la entrada de directorio para la clave de índice 000000 precede a la entrada de directorio para la clave de índice 111111, etc.

El orden de las entradas en el directorio de filas mejora la eficacia de las exploraciones de índices. En una exploración de rango, la base de datos debe leer todas las claves de índice especificadas en el rango. La base de datos recorre los bloques de rama para identificar el bloque de hoja que contiene la primera clave. Puesto que las entradas del directorio de filas están ordenadas, la base de datos puede utilizar una búsqueda binaria para buscar la primera clave de índice del rango y, a continuación, avanzar secuencialmente por las entradas del directorio de filas hasta que encuentre la última clave. De esta forma, la base de datos evita leer todas las claves del cuerpo del bloque de hoja.

Consulte también: "Sobrecarga de Bloques de Datos"

Reutilización de espacios en un bloque de índices

La base de datos puede reutilizar el espacio dentro de un bloque de índice.

Por ejemplo, una aplicación puede insertar un valor en una columna y, a continuación, suprimir el valor. Cuando una fila necesita espacio, la base de datos puede reutilizar la ranura de índice que anteriormente ocupaba el valor suprimido.

Un bloque de índice suele tener muchas más filas que un bloque de tabla organizado por pilas. La capacidad de almacenar muchas filas en un único bloque de índice facilita a la base de datos el mantenimiento de un índice, ya que evita frecuentes divisiones del bloque para almacenar nuevos datos.

Un índice no se puede fusionar a sí mismo, aunque puede hacerlo manualmente con una sentencia ALTER INDEX con las opciones REBUILD o COALESCE. Por ejemplo, si rellena una columna con los valores 1 a 500000 y, a continuación, suprime las filas que contienen números pares, el índice contendrá 250 000 espacios vacíos. La base de datos reutiliza un espacio solo si puede insertar datos que encajen en un bloque de índice que contenga un espacio vacío.

Fusión de un Bloque de Índice

La fusión de índices compacta los datos de índice existentes y, si la reorganización libera bloques, deja los bloques libres en la estructura de índice. Por lo tanto, la fusión no libera bloques de índice para otros usos ni hace que el índice reasigne bloques.

Oracle AI Database no compacta automáticamente el índice: debe ejecutar una sentencia ALTER INDEX con las opciones REBUILD o COALESCE. La Figura 15-15 muestra un índice de la columna employees.department_id antes de que se fusione el índice. Los primeros tres bloques de hojas solo están parcialmente llenos, como lo indican las líneas de relleno grises.

Figura 15: Índice antes de la fusión

Descripción de la ilustración cncpt294.gif

La Figura 15-16 muestra el índice en la Figura 15-15 después de que se haya fusionado el índice. Los dos primeros bloques de hojas ahora están llenos, como lo indican las líneas de relleno grises, y el tercer bloque de hojas se ha liberado.

Figura 16: Índice después de la fusión

Descripción de la ilustración cncpt295.gif

Consulte además:

Visión General de Extensiones

Una extensión es una unidad de almacenamiento de base de datos formada por bloques de datos lógicamente contiguos. Los bloques de datos se pueden distribuir físicamente en el disco debido a la segmentación RAID y las implementaciones del sistema de archivos.

Asignación de extensiones

Por defecto, la base de datos asigna una extensión inicial para un segmento de datos cuando se crea el segmento. Una extensión siempre está contenida en un archivo de datos.

Aunque no se han agregado datos al segmento, los bloques de datos de la extensión inicial se reservan exclusivamente para este segmento. El primer bloque de datos de cada segmento contiene un directorio de las extensiones del segmento. La Figura 15-17 muestra la extensión inicial en un segmento de un archivo de datos que anteriormente no contenía datos.

Figura 17: Extensión inicial de un segmento

Descripción de la ilustración cncpt274.gif

Si la extensión inicial se llena y se necesita más espacio, la base de datos asigna automáticamente una extensión incremental para este segmento. Una extensión incremental es una extensión posterior creada para el segmento.

El algoritmo de asignación depende de si el tablespace está gestionado localmente o gestionado por diccionario. En el caso gestionado localmente, la base de datos busca en el mapa de bits de un archivo de datos bloques libres adyacentes. Si el archivo de datos no tiene suficiente espacio, la base de datos busca en otro archivo de datos. Las extensiones de un segmento siempre están en el mismo tablespace, pero pueden estar en archivos de datos diferentes. La Figura 15-18 muestra que la base de datos puede asignar extensiones para un segmento en cualquier archivo de datos del tablespace. Por ejemplo, el segmento puede asignar la extensión inicial en users01.dbf, asignar la primera extensión incremental en users02.dbf y, a continuación, asignar la siguiente extensión en users01.dbf.

Figura 18: Extensión incremental de un segmento

Descripción de la ilustración cncpt278.gif

Los bloques de una extensión recién asignada, aunque eran libres, pueden no estar vacíos de datos antiguos. En ASSM, Oracle AI Database formatea los bloques de una extensión recién asignada cuando comienza a utilizar la extensión, pero solo según sea necesario. Nota: Esta sección se aplica a las operaciones en serie, en las que un proceso de servidor analiza y ejecuta una sentencia. La base de datos asigna extensiones de forma diferente en sentencias SQL paralelas, que implican varios procesos de servidor.

Consulte además:

Desasignación de extensiones

En general, las extensiones de un segmento de usuario no vuelven al tablespace a menos que borre el objeto mediante una sentencia DROP.

Por ejemplo, si suprime todas las filas de una tabla, la base de datos no reclamará los bloques de datos para que los utilicen otros objetos del tablespace. También puede borrar el segmento mediante el paquete DBMS_SPACE_ADMIN.

Nota: En un segmento de deshacer, Oracle AI Database anula periódicamente la asignación de una o más extensiones si tiene el tamaño OPTIMAL especificado o si la base de datos está en el modo de gestión automática de deshacer.

En algunas circunstancias, puede desasignar manualmente el espacio. El Asesor de Segmentos de Oracle ayuda a determinar si un objeto tiene espacio disponible para la reclamación en función del nivel de fragmentación en el objeto. Las siguientes técnicas pueden liberar extensiones:

Cuando se liberan extensiones, Oracle AI Database modifica el bitmap del archivo de datos para que los tablespaces gestionados localmente reflejen las extensiones recuperadas como espacio disponible. Los datos de los bloques de extensiones liberadas se vuelven inaccesibles.

Consulte además:

Parámetros de almacenamiento para extensiones

Cada segmento se define mediante parámetros de almacenamiento expresados en términos de extensiones. Estos parámetros controlan cómo Oracle AI Database asigna espacio libre para un segmento.

La configuración de almacenamiento se determina en el siguiente orden de prioridad, con la configuración superior en la lista que sustituye la configuración inferior en la lista:

  1. Cláusula de almacenamiento de segmentos

  2. Cláusula de almacenamiento de tablespace

  3. Valor por defecto de Oracle AI Database

Un tablespace gestionado localmente puede tener tamaños de extensión uniformes o tamaños de extensión variables determinados automáticamente por el sistema:

Para los tablespaces gestionados localmente, algunos parámetros de almacenamiento no se pueden especificar en el nivel de tablespace. Sin embargo, puede especificar estos parámetros en el nivel de segmento. En este caso, la base de datos utiliza todos los parámetros juntos para calcular el tamaño inicial del segmento. Los algoritmos internos determinan el tamaño posterior de cada extensión.

Consulte además:

Visión General de Segmentos

Un segmento es un juego de extensiones que contiene todos los datos de una estructura de almacenamiento lógico dentro de un tablespace.

Por ejemplo, Oracle AI Database asigna una o más extensiones para formar el segmento de datos de una tabla. La base de datos también asigna una o más extensiones para formar el segmento de índice para un índice en una tabla.

Oracle AI Database gestiona el espacio de segmento de forma automática o manual. En esta sección se asume el uso de ASSM.

Segmentos de Usuario

Un único segmento de datos de una base de datos almacena los datos de un objeto de usuario.

Hay diferentes tipos de segmentos. Entre los ejemplos de segmentos de usuarios se incluyen:

Cada partición de objeto y objeto no particionada se almacena en su propio segmento. Por ejemplo, si un índice tiene cinco particiones, cinco segmentos contienen los datos del índice.

Creación de segmentos de usuarios

Por defecto, la base de datos utiliza la creación de segmentos diferidos para actualizar solo los metadatos de la base de datos al crear tablas, índices y particiones.

Cuando un usuario inserta la primera fila en una tabla o partición, la base de datos crea segmentos para la tabla o partición, sus columnas LOB y sus índices. La creación diferida de segmentos evita el uso innecesario de recursos de base de datos. Por ejemplo, la instalación de una aplicación puede crear miles de objetos, lo que consume mucho espacio en disco. Muchos de estos objetos nunca se pueden utilizar.

El paquete DBMS_SPACE_ADMIN gestiona segmentos para objetos vacíos. Puede utilizar este paquete PL/SQL para realizar lo siguiente:

Para ilustrar mejor la relación entre la creación de objetos y la creación de segmentos, asuma que la creación de segmentos diferidos está desactivada. Puede crear una tabla de la siguiente manera:

CREATE TABLE test_table (my_column NUMBER);

Como se muestra en la Figura 15-19, la base de datos crea un segmento para la tabla.

Figura 19: Creación de un segmento de usuario

Descripción de la ilustración cncpt246.gif

Al crear una tabla con una clave primaria o clave única, Oracle AI Database crea automáticamente un índice para esta clave. De nuevo, suponga que la creación de segmentos diferidos está desactivada. Puede crear una tabla de la siguiente manera:

CREATE TABLE lob_table (my_column NUMBER PRIMARY KEY, clob_column CLOB);

La Figura 15-20 muestra que los datos de lob_table se almacenan en un segmento, mientras que el índice creado implícitamente está en un segmento diferente. Además, los datos CLOB se almacenan en su propio segmento, al igual que su índice CLOB asociado. Por lo tanto, la sentencia CREATE TABLE da como resultado la creación de cuatro segmentos diferentes.

Figura 20: Varios segmentos

Descripción de la ilustración cncpt245.gif

Nota: Los segmentos de una tabla y el índice de esta tabla no tienen que ocupar el mismo tablespace.

La base de datos asigna una o más extensiones cuando se crea un segmento. Los parámetros de almacenamiento para el objeto determinan cómo se asignan las extensiones de cada segmento. Los parámetros afectan a la eficacia de la recuperación y el almacenamiento de datos para el segmento de datos asociado al objeto.

Consulte además:

Segmentos Temporales

Al procesar una consulta, Oracle AI Database a menudo requiere un espacio de trabajo temporal para etapas intermedias de la ejecución de sentencias SQL.

Las operaciones habituales que pueden requerir un segmento temporal incluyen la ordenación, el hashing y la fusión de bitmaps. Al crear un índice, Oracle AI Database también coloca segmentos de índice en segmentos temporales y, a continuación, los convierte en segmentos permanentes cuando se completa el índice.

Oracle AI Database no crea un segmento temporal si se puede realizar una operación en la memoria. Sin embargo, si no es posible el uso de memoria, la base de datos asigna automáticamente un segmento temporal en el disco.

Asignación de segmentos temporales para consultas

Oracle AI Database asigna segmentos temporales para consultas según sea necesario durante una sesión de usuario y los borra cuando finaliza la consulta. Los cambios en los segmentos temporales no se registran en el redo log en línea, excepto para las operaciones de gestión de espacio en el segmento temporal.

La base de datos crea segmentos temporales en el tablespace temporal asignado al usuario. Las características de almacenamiento por defecto del tablespace determinan las características de las extensiones del segmento temporal. Debido a que la asignación y la desasignación de segmentos temporales se producen con frecuencia, la mejor práctica es crear al menos un tablespace especial para los segmentos temporales. La base de datos distribuye la E/S entre los discos y evita la fragmentación de SYSTEM y otros tablespaces con segmentos temporales.

Nota: Cuando SYSTEM se gestiona localmente, debe definir un tablespace temporal por defecto al crear la base de datos. No se puede utilizar un tablespace SYSTEM gestionado localmente para el almacenamiento temporal por defecto.

Consulte además:

Asignación de Segmentos para Tablas e Índices Temporales

Oracle AI Database puede asignar segmentos temporales para tablas temporales y sus índices.

Las tablas temporales mantienen datos que sólo existen mientras dure una transacción o sesión. Cada sesión solo accede a las extensiones asignadas para sí misma y no puede acceder a las extensiones asignadas para otras sesiones.

Oracle AI Database asigna segmentos para una tabla temporal global cuando se produce la primera INSERT en la tabla y para una tabla temporal privada solo cuando es necesario. La inserción se puede producir de forma explícita o debido a CREATE TABLE AS SELECT. La base de datos asigna los segmentos para la tabla y sus índices, crea la página raíz para los índices y asigna los segmentos LOB.

Un tablespace temporal del usuario actual asigna segmentos para una tabla temporal. Por ejemplo, el tablespace temporal asignado a user1 es temp1 y el tablespace temporal asignado a user2 es temp2. En este caso, user1 almacena datos temporales en los segmentos temp1, mientras que user2 almacena datos temporales en los segmentos temp2.

Consulte además:

Segmentos de deshacer

Oracle AI Database mantiene registros de las acciones de las transacciones, conocidas colectivamente como datos de deshacer.

Oracle AI Database utiliza datos de deshacer para realizar lo siguiente:

Oracle AI Database almacena datos de deshacer dentro de la base de datos en lugar de en logs externos. Los datos de deshacer se almacenan en bloques que se actualizan al igual que los bloques de datos, con cambios en estos bloques que generan registros de redo. De esta forma, Oracle AI Database puede acceder eficazmente a los datos de deshacer sin necesidad de leer logs externos.

Los datos de deshacer de los objetos permanentes se almacenan en un tabla de deshacer. Oracle AI Database proporciona un mecanismo totalmente automatizado, conocido como modo de gestión automática de deshacer, para gestionar segmentos de deshacer y espacio en un tablespace de deshacer.

La base de datos separa los datos de deshacer en dos flujos. Un flujo de deshacer temporal encapsula sólo los registros de deshacer generados por los cambios realizados en los objetos temporales, mientras que un flujo de deshacer permanente encapsula sólo los registros de deshacer de los objetos permanentes. La base de datos gestiona los procesos de deshacer temporales y permanentes de forma independiente. La separación de deshacer reduce el almacenamiento y mejora el rendimiento al hacer lo siguiente:

En una instancia de Active Data Guard, DML en tablas temporales globales necesita que el proceso de deshacer se genere en segmentos de deshacer temporales.

Consulte además:

Deshacer segmentos y transacciones

Cuando se inicia una transacción, la base de datos enlaza (asigna) la transacción a un segmento de deshacer y, por lo tanto, a una tabla de transacciones, en el tablespace de deshacer actual. En raras circunstancias, si la instancia de base de datos no tiene un tablespace de deshacer designado, la transacción se enlaza al segmento de deshacer del sistema.

Varias transacciones activas pueden escribir simultáneamente en el mismo segmento de deshacer o en segmentos diferentes. Por ejemplo, las transacciones T1 y T2 pueden escribir en el segmento de deshacer U1 o T1 puede escribir en U1 mientras que T2 escribe en el segmento de deshacer U 2.

Conceptualmente, las extensiones de un segmento de deshacer forman un anillo. Las transacciones se escriben en una extensión de deshacer y, a continuación, en la siguiente extensión del anillo, y así sucesivamente de forma cíclica. En la Figura 15-21 se muestran dos transacciones, T1 y T2, que comienzan a escribir en la tercera extensión (E3) de un segmento de deshacer y continúan escribiendo en la cuarta extensión (E4).

Figura 21: Anillo de extensiones asignadas en un segmento de deshacer

Descripción de la ilustración cncpt328.gif

En un momento dado, una transacción escribe secuencialmente solo en una extensión de un segmento de deshacer, conocida como la extensión actual de la transacción. Varias transacciones activas pueden escribir simultáneamente en la misma extensión actual o en diferentes extensiones actuales. La Figura 15-21 muestra las transacciones T1 y T2 escribiendo simultáneamente en la extensión E3. En una extensión de deshacer, un bloque de datos contiene datos para una sola transacción.

A medida que se completa la extensión de deshacer actual, la primera transacción que necesita espacio comprueba la disponibilidad de la siguiente extensión asignada en el anillo. Si la siguiente extensión no contiene datos de una transacción activa, esta extensión se convierte en la extensión actual. Ahora todas las transacciones que necesitan espacio pueden escribir en la nueva extensión actual. En la Figura 15-22, cuando E4 está lleno, T1 y T2 siguen escribiendo en E1, sobrescribiendo los datos de deshacer no activos en E1.

Figura 22: Uso cíclico de extensiones asignadas en un segmento de deshacer

Descripción de la ilustración cncpt327.gif

Si la siguiente extensión contiene datos de una transacción activa, la base de datos debe asignar una nueva extensión. La Figura 15-23 muestra un escenario en el que T1 y T2 escriben en E4. Cuando E4 se llena, las transacciones no pueden continuar escribiendo en E1 porque E1 contiene entradas de deshacer activas. Por lo tanto, la base de datos asigna una nueva extensión (E5) para este segmento de deshacer. Las transacciones continúan escribiendo a E5.

Figura 23: Asignación de una nueva extensión para un segmento de deshacer

Descripción de la ilustración cncpt326.gif

Consulte también: Guía del administrador de Oracle AI Database para aprender a gestionar segmentos de deshacer

Rollback de transacción

Cuando se emite una sentencia ROLLBACK, la base de datos utiliza registros de deshacer para realizar un rollback de los cambios realizados en la base de datos por la transacción sin confirmar.

Durante la recuperación, la base de datos realiza un rollback de los cambios sin confirmar aplicados desde el redo log en línea a los archivos de datos. Los registros de deshacer proporcionan consistencia de lectura al mantener la imagen anterior de los datos para los usuarios que acceden a los datos al mismo tiempo que otro usuario los cambia.

Segmentos de Deshacer Temporales

Un segmento de deshacer temporal es un contenedor de gestión de espacio opcional solo para datos de deshacer temporales.

Los registros de deshacer de los cambios en las tablas temporales son tanto específicos de la sesión como útiles solo para la consistencia de lectura y el rollback de transacciones. Antes de Oracle Database 12c, la base de datos siempre almacenaba estos registros en el redo log en línea. Puesto que los cambios en objetos temporales no se registran en el redo log en línea, la escritura de deshacer para objetos temporales en segmentos de deshacer temporales ahorra espacio en los archivos redo log en línea y archivados. La base de datos no registra cambios en el proceso de deshacer ni cambios en la tabla temporal, lo que mejora el rendimiento.

Puede definir el parámetro de inicialización TEMP_UNDO_ENABLED para que las tablas temporales almacenen datos de deshacer en un segmento de deshacer temporal. Cuando este parámetro es TRUE, la base de datos asigna segmentos de deshacer temporales de tablespaces temporales.

Consulte además:

Espacio de segmento y marca de agua alta

Para gestionar el espacio, Oracle AI Database realiza un seguimiento del estado de los bloques en el segmento. El límite superior (HWM) es el punto de un segmento más allá del cual los bloques de datos no tienen formato y nunca se han utilizado.

MSSM utiliza listas de bloques libres para gestionar el espacio de segmento. Al crear la tabla, no se formatea ningún bloque del segmento. Cuando una sesión inserta por primera vez filas en la tabla, la base de datos busca en la lista de bloques libres bloques utilizables. Si la base de datos no encuentra ningún bloque utilizable, preformatea un grupo de bloques, los coloca en la lista de bloques libres y comienza a insertar datos en los bloques. En MSSM, una exploración de tabla completa lee todos los bloques debajo del HWM.

ASSM no utiliza listas de bloques libres, por lo que debe gestionar el espacio de forma diferente. Cuando una sesión inserta por primera vez datos en una tabla, la base de datos formatea un único bloque de bitmap en lugar de formatear previamente un grupo de bloques como en MSSM. El bitmap realiza un seguimiento del estado de los bloques en el segmento, ocupando el lugar de la lista libre. La base de datos utiliza el mapa de bits para buscar bloques libres y, a continuación, formatea cada bloque antes de llenarlo con datos. ASSM distribuye las inserciones entre bloques para evitar problemas de simultaneidad.

Cada bloque de datos de un segmento de ASSM se encuentra en uno de los siguientes estados:

La Figura 15-24 muestra un segmento de ASSM como una serie horizontal de bloques. Al crear la tabla, el HWM está al principio del segmento de la izquierda. Puesto que aún no se ha insertado ningún dato, todos los bloques del segmento no tienen formato y no se utilizan nunca.

Figura 24: HWM en la creación de la mesa

Descripción de la ilustración cncpt275.gif

Supongamos que una transacción inserta filas en el segmento. La base de datos debe asignar un grupo de bloques para contener las filas. Los bloques asignados están por debajo del HWM. La base de datos formatea un bloque de bitmap en este grupo para que contenga los metadatos, pero no formatea los bloques restantes del grupo.

En la Figura 15-25, los bloques por debajo del HWM se asignan, mientras que los bloques por encima del HWM no se asignan ni se formatean. A medida que se producen inserciones, la base de datos puede escribir en cualquier bloque con espacio disponible. La marca de agua baja alta (baja HWM) marca el punto por debajo del cual se sabe que todos los bloques están formateados porque contienen datos o contienen datos anteriormente.

Figura 25: HWM y HWM bajo

Descripción de la ilustración cncpt276.gif

En la Figura 15-26, la base de datos selecciona un bloque entre el HWM y el HWM bajo y escribe en él. La base de datos podría haber elegido fácilmente cualquier otro bloque entre el HWM y el HWM bajo, o cualquier bloque por debajo del HWM bajo que tuviera espacio disponible. En la Figura 15-26, los bloques a cada lado del bloque recién rellenado no tienen formato.

Figura 26: HWM y HWM bajo

Descripción de la ilustración cncpt333.gif

El bajo HWM es importante en una exploración completa de la tabla. Debido a que los bloques debajo del HWM solo se formatean cuando se utilizan, es posible que algunos bloques no tengan formato, como en la Figura 15-26. Por este motivo, la base de datos lee el bloque de bitmap para obtener la ubicación del HWM bajo. La base de datos lee todos los bloques hasta el bajo HWM porque se sabe que están formateados y, a continuación, lee cuidadosamente solo los bloques formateados entre el bajo HWM y el HWM.

Supongamos que una nueva transacción inserta filas en la tabla, pero el mapa de bits indica que no hay suficiente espacio libre en el HWM. En la Figura 15-27, la base de datos avanza el HWM a la derecha, asignando un nuevo grupo de bloques sin formato.

Figura 27: Avanzando HWM y HWM bajo

Descripción de la ilustración cncpt277.gif

Cuando los bloques entre el HWM y el HWM bajo están llenos, el HWM avanza a la derecha y el HWM bajo avanza a la ubicación del HWM antiguo. A medida que la base de datos inserta datos a lo largo del tiempo, el HWM sigue avanzando hacia la derecha, con el HWM bajo siempre detrás. A menos que reconstruya, trunque o reduzca manualmente el objeto, el HWM nunca se retira.

Consulte además:

Visión General de Tablespaces

Un tablespace es un contenedor de almacenamiento lógico para segmentos.

Los segmentos son objetos de base de datos, como tablas e índices, que consumen espacio de almacenamiento. En el nivel físico, un tablespace almacena datos en uno o más archivos de datos o archivos temporales.

Tablespaces en un Entorno Multi-Inquilino

En una CDB, cada PDB y raíz de aplicación tiene su propio juego de tablespaces.

Cada raíz de CDB, PDB y raíz de aplicación debe tener los tablespaces SYSTEM y SYSAUX. En la siguiente figura se muestran los tablespaces en un contenedor típico.

Figura 28: Tablespaces

Descripción de la ilustración cncpt319.gif

Una CDB contiene lo siguiente:

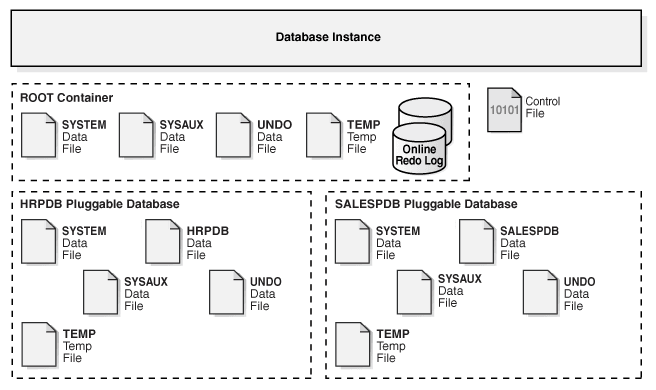

Ejemplo 15-3 CDB en modo de deshacer local

En este ejemplo se muestran aspectos de la arquitectura de almacenamiento físico de una CDB con dos PDB: hrpdb y salespdb. En este ejemplo, la base de datos utiliza el modo de deshacer local y, por lo tanto, tiene archivos de datos de deshacer en la raíz de CDB, hrpdb y salespdb.

Figura 29: Arquitectura Física de una CDB en Modo de Deshacer Local

Descripción de la ilustración cncpt386.png

Consulte también: "Separación del Diccionario de Datos en una CDB"

Tablespaces Permanentes

Un tabla permanente agrupa objetos de esquema persistentes. Los segmentos de los objetos del tablespace se almacenan físicamente en los archivos de datos.

A cada usuario de base de datos se le asigna un tablespace permanente por defecto. Una base de datos muy pequeña solo puede necesitar los tablespaces SYSTEM y SYSAUX por defecto. Sin embargo, Oracle recomienda crear al menos un tablespace para almacenar datos de usuario y de aplicación. Puede utilizar tablespaces para alcanzar los siguientes objetivos:

Consulte además:

Tablespace SYSTEM

El tablespace SYSTEM es un tablespace administrativo necesario que se incluye con la base de datos cuando se crea. Oracle AI Database utiliza SYSTEM para gestionar la base de datos.

El tablespace SYSTEM incluye la siguiente información, que es propiedad del usuario SYS:

El tablespace SYSTEM se gestiona como cualquier otro tablespace, pero necesita un nivel superior de privilegios y está restringido de alguna forma. Por ejemplo, no puede cambiar el nombre ni borrar el tablespace SYSTEM.

Por defecto, Oracle AI Database define todos los tablespaces de usuario recién creados para que se gestionen localmente. En una base de datos con un tablespace SYSTEM gestionado localmente, no puede crear tablespaces gestionados por diccionario (que están en desuso). Sin embargo, si ejecuta la sentencia CREATE DATABASE manualmente y acepta los valores por defecto, el tablespace SYSTEM está gestionado por diccionario. Puede migrar un tablespace SYSTEM gestionado por diccionario existente a un formato gestionado localmente. Nota: Oracle recomienda utilizar el Asistente de Configuración de Bases de Datos (DBCA) para crear nuevas bases de datos para que todos los tablespaces, incluido SYSTEM, se gestionen localmente por defecto.

Consulte además:

Tablespace SYSAUX

El tablespace SYSAUX sirve como tablespace auxiliar para el tablespace SYSTEM.

Como SYSAUX es el tablespace por defecto para muchas funciones y productos de Oracle AI Database que anteriormente necesitaban sus propios tablespaces, reduce el número de tablespaces necesarios para la base de datos. También reduce la carga en el tablespace SYSTEM.

La creación o actualización de la base de datos crea automáticamente el tablespace SYSAUX. Durante el funcionamiento normal de la base de datos, la base de datos no permite borrar ni cambiar el nombre del tablespace SYSAUX. Si el tablespace SYSAUX deja de estar disponible, la funcionalidad principal de la base de datos permanece operativa. Las funciones de la base de datos que utilizan el tablespace SYSAUX pueden fallar o funcionar con capacidad limitada.

Consulte también: Guía del administrador de Oracle AI Database para obtener más información sobre el tablespace SYSAUX

Tablespaces de Deshacer

Un tabla de deshacer es un tablespace gestionado localmente reservado para los datos de deshacer gestionados por el sistema.

Al igual que otros tablespaces permanentes, los tablespaces de deshacer contienen archivos de datos. Los bloques de deshacer de estos archivos se agrupan en extensiones.

Modo de gestión automática de deshacer

Los tablespaces de deshacer necesitan que la base de datos esté en el modo de deshacer automático por defecto.

El modo automático elimina las complejidades de administrar manualmente segmentos de deshacer. La base de datos se ajusta automáticamente para proporcionar la mejor retención posible de datos de deshacer para satisfacer las consultas de larga ejecución que puedan necesitar estos datos.

Una nueva instalación de Oracle AI Database crea automáticamente un tablespace de deshacer. Es posible que las versiones anteriores de Oracle AI Database no incluyan un tablespace de deshacer y utilicen segmentos de rollback heredados en su lugar, conocidos como modo de gestión manual de deshacer. Oracle AI Database contiene un asesor de deshacer que proporciona asesoramiento y ayuda a automatizar el entorno de deshacer.

Una base de datos puede contener varios tablespaces de deshacer, pero solo uno puede estar en uso a la vez. Cuando una instancia intenta abrir una base de datos, Oracle AI Database selecciona automáticamente el primer tablespace de deshacer disponible. Si no hay ningún tablespace de deshacer disponible, la instancia se inicia sin un tablespace de deshacer y almacena los datos de deshacer en el tablespace SYSTEM. No se recomienda almacenar datos de deshacer en SYSTEM.

Consulte además:

Retención Automática de Deshacer

El período de retención de deshacer es la cantidad mínima de tiempo que Oracle AI Database intenta retener los datos de deshacer antiguos antes de sobrescribirlos.

La retención de deshacer es importante porque las consultas de larga ejecución pueden requerir imágenes de bloque más antiguas para proporcionar consistencia de lectura. Además, algunas funciones de Oracle Flashback pueden depender de la disponibilidad de deshacer.

En general, se recomienda conservar los datos de deshacer antiguos el mayor tiempo posible. Después de confirmar una transacción, los datos de deshacer ya no son necesarios para el rollback o la recuperación de la transacción. La base de datos puede retener los datos de deshacer antiguos si el tablespace de deshacer tiene espacio para nuevas transacciones. Cuando el espacio disponible es bajo, la base de datos comienza a sobrescribir los datos de deshacer antiguos para las transacciones confirmadas.

Oracle AI Database proporciona automáticamente la mejor retención de deshacer posible para el tablespace de deshacer actual. La base de datos recopila estadísticas de uso y ajusta el período de retención según estas estadísticas y el tamaño del tablespace de deshacer. Si el tablespace de deshacer está configurado con la opción AUTOEXTEND y no se especifica el tamaño máximo, el ajuste de retención de deshacer es diferente. En este caso, la base de datos ajusta el período de retención de deshacer para que sea ligeramente más largo que la consulta de ejecución más larga, si el espacio lo permite.

Consulte también: Oracle AI Database Administrator's Guide para obtener más información sobre el ajuste automático de la retención de deshacer

Tablespaces de Sombra

Un tabla shadow es un tablespace de archivo grande destinado a la protección contra escritura perdida shadow.

Nota: La protección contra escritura perdida shadow no está relacionada con la protección contra escritura perdida configurada con el parámetro de inicialización DB_LOST_WRITE_PROTECT y una base de datos en espera.

Objetivo de los Tablespaces shadow

La protección contra escritura perdida shadow proporciona una detección rápida y una respuesta inmediata a una escritura perdida.

Una escritura perdida de bloque de datos se produce cuando un subsistema de E/S reconoce la finalización de la escritura de bloque aunque no se haya producido la escritura o cuando una imagen anterior del bloque sobrescribe la imagen actual.

Una escritura perdida no detectada puede provocar daños en los datos porque los datos incorrectos se pueden utilizar para otras transacciones DML. Por ejemplo, una transacción puede leer datos antiguos e incorrectos de una tabla y, a continuación, actualizar cientos de otras tablas basadas en estos datos. De esta forma, la corrupción de datos se puede difundir en toda la base de datos.

La protección contra escritura perdida shadow proporciona las siguientes ventajas:

Consulte también: Referencia de lenguaje SQL de Oracle AI Database para obtener más información sobre la cláusula LOST WRITE PROTECTION

Funcionamiento de los Tablespaces en Sombra

La protección contra escritura perdida necesita dos tablespaces: un tablespace shadow y un tablespace no shadow cuyos bloques son objeto de seguimiento por parte del tablespace shadow.

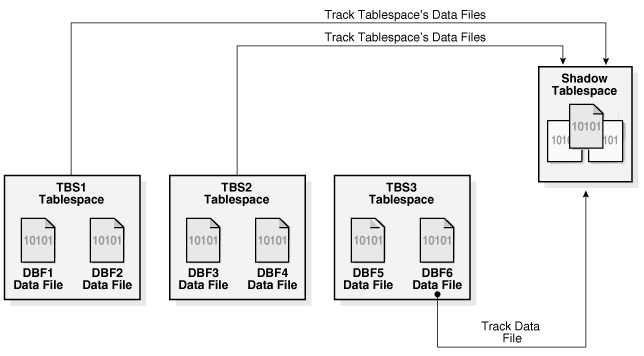

En la siguiente figura se proporciona un escenario de ejemplo. Los archivos de datos de los tablespaces TBS1 y TBS2 se rastrean mediante un tablespace shadow. Sólo el tablespace shadow realiza un seguimiento del archivo de datos DBF6 en el tablespace TBS3.

Descripción de la ilustración cncpt390.png

Un archivo de datos con seguimiento se asigna a una extensión shadow en un tablespace shadow. Cada bloque de datos de un archivo de datos con seguimiento tiene una entrada correspondiente en un bloque shadow. Esta entrada contiene el SCN del bloque de datos con seguimiento. Cuando se lee un bloque de datos con seguimiento desde el disco, la protección contra escritura perdida de sombra compara el SCN del bloque en el tablespace de sombra con el SCN de la escritura más reciente en el bloque de datos con seguimiento. Si la entrada shadow tiene un SCN mayor que el bloque de datos que se está leyendo, se ha producido una escritura perdida, lo que indica un error.

El tamaño de la extensión de sombra tiene un espacio adicional significativo para evitar que el cambio de tamaño automático de los archivos de datos provoque que la extensión de sombra crezca demasiado. Si se cambia el tamaño de un archivo de datos con seguimiento de forma manual o automática, y si la extensión shadow necesita aumentar, la base de datos intenta cambiar el tamaño de los datos de seguimiento. Si no hay suficiente espacio en los tablespaces shadow, la base de datos escribe una advertencia en el log de alertas y realiza un seguimiento del mayor número posible de bloques de datos.

Consulte también: Guía del administrador de Oracle AI Database para obtener información sobre cómo gestionar la protección contra escritura perdida shadow

Interfaz de Usuario para Tablespaces shadow

Puede activar y desactivar la protección contra escritura perdida de sombra mediante el comando ALTER PLUGGABLE DATABASE.

Para la protección contra escritura perdida shadow para proteger un tablespace o archivo de datos específicos, se deben cumplir las siguientes condiciones:

Oracle AI Database asigna automáticamente un archivo de datos con seguimiento a un tablespace shadow específico. No puede especificar qué tablespace shadow se utiliza para un archivo de datos concreto.

Las siguientes vistas del diccionario de datos supervisan los tablespaces shadow:

Consulte además:

Ejemplo: configuración de protección contra escritura perdida

Este ejemplo activa el seguimiento de escritura perdida de sombra para un juego de tablespaces.

En este ejemplo, su objetivo es proteger los tablespaces salestbs y hrtbs dentro de una PDB. También desea proteger el archivo de datos oetbs01.dbf, y solo este archivo de datos, en el tablespace oetbs. Debe realizar las siguientes acciones:

  1. Conéctese a la PDB como administrador.

  2. Cree un único tablespace shadow de la siguiente manera:

    CREATE BIGFILE TABLESPACE shadow_lwp1
  DATAFILE 'shadow_lwp1_df' SIZE 10M LOST WRITE PROTECTION;

  3. Active la protección contra escritura perdida para la PDB de la siguiente manera:

    ALTER DATABASE ENABLE LOST WRITE PROTECTION;

  4. Active la protección de escritura perdida shadow para los tablespaces salestbs y hrtbs de la siguiente manera:

    ALTER TABLESPACE salestbs ENABLE LOST WRITE PROTECTION;
ALTER TABLESPACE hrtbs ENABLE LOST WRITE PROTECTION;

  5. Active la protección contra escritura perdida shadow para el archivo de datos oetbs01.dbf de la siguiente manera:

    ALTER DATABASE DATAFILE 'oetbs01.dbf' ENABLE LOST WRITE PROTECTION;

Consulte además:

Tablespaces Temporales

Un tabla temporal contiene datos transitorios que persisten solo durante una sesión. Ningún objeto de esquema permanente puede residir en un tablespace temporal. Un archivo temporal almacena los datos del tablespace temporal.

Los tablespaces temporales pueden mejorar la simultaneidad de varias operaciones de ordenación que no caben en la memoria. Estos tablespaces también mejoran la eficacia de las operaciones de gestión de espacio durante las ordenaciones.

Tablespaces Temporales Compartidos y Locales

Los tablespaces temporales son compartidos o locales.

Un tabla temporal compartida almacena archivos temporales en un disco compartido, de modo que todas las instancias de base de datos puedan acceder al espacio temporal. En cambio, un tabla temporal local almacena archivos temporales independientes no compartidos para cada instancia de base de datos. Los tablespaces temporales locales son útiles para Oracle Real Application Clusters u Oracle Flex Clusters.

Puede crear tablespaces temporales locales para instancias de base de datos de solo lectura y de lectura/escritura. Cuando muchas instancias de solo lectura acceden a una única base de datos, los tablespaces temporales locales pueden mejorar el rendimiento de las consultas que implican ordenaciones, agregaciones hash y uniones. Las ventajas son:

En la siguiente tabla se comparan las características de los tablespaces temporales locales y compartidos.

Tabla 2 Tablespaces Temporales Locales y Compartidos

Tablespace Temporal Compartido Tablespace temporal local
Se crea con la sentencia CREATE TEMPORARY TABLESPACE.

Se crea con la sentencia CREATE LOCAL TEMPORARY TABLESPACE.

Nota: Los tablespaces temporales locales siempre son un tabla de archivo grande, pero la palabra clave BIGFILE no es necesaria en la sentencia de creación.
Crea un único tablespace temporal para la base de datos. Crea tablespaces temporales independientes para cada instancia de base de datos. La opción FOR LEAF crea tablespaces solo para instancias de solo lectura. La opción FOR ALL crea tablespaces para todas las instancias, tanto de solo lectura como de lectura/escritura.
Soporta grupos de tablespaces. No soporta grupos de tablespaces.
Almacena metadatos de archivos temporales en el archivo de control. Almacena metadatos de archivos temporales comunes a todas las instancias del archivo de control y metadatos específicos de la instancia (por ejemplo, los bitmaps para la asignación, los tamaños de archivos temporales actuales y el estado de los archivos) en SGA.

Consulte también: "Introducción a la instancia de Oracle AI Database"

Tablespaces Temporales por Defecto

Cada cuenta de usuario de base de datos tiene asignado un tablespace temporal compartido por defecto. Si la base de datos contiene tablespaces temporales locales, a cada cuenta de usuario también se le asigna un almacenamiento temporal local por defecto.

Puede especificar un tablespace temporal diferente para una cuenta de usuario con las sentencias CREATE USER o ALTER USER. Oracle AI Database utiliza el tablespace temporal por defecto a nivel de sistema para los usuarios para los que no especifique un tablespace temporal diferente.

Creación de Tablespaces Temporales por Defecto

Al crear una base de datos, el almacenamiento temporal por defecto depende de si el tablespace SYSTEM está gestionado localmente.

En la siguiente tabla se muestra cómo Oracle AI Database selecciona los tablespaces temporales por defecto al crear la base de datos.

Tabla 3 Creación de tablespaces temporales por defecto

¿Está gestionado localmente el tablespace SYSTEM? ¿Especifica la sentencia CREATE DATABASE un tablespace temporal por defecto? A continuación, la base de datos...
Sí Sí Utiliza el tablespace especificado como valor por defecto.
Sí No Crea un tablespace temporal.
No Sí Utiliza el tablespace especificado como valor por defecto.
No No Utiliza SYSTEM para el almacenamiento temporal por defecto. La base de datos escribe una advertencia en el log de alertas que indica que se recomienda un tablespace temporal por defecto.

Después de crear la base de datos, puede cambiar el tablespace temporal por defecto para la base de datos con la sentencia ALTER DATABASE DEFAULT TEMPORARY TABLESPACE. Nota: No puede hacer que un tablespace temporal por defecto sea permanente.

Consulte además:

Acceso al almacenamiento temporal

Si un usuario tiene asignado un tablespace temporal, la base de datos accede a él primero; de lo contrario, la base de datos accede al tablespace temporal por defecto. Una vez que la base de datos accede a un tablespace temporal para una consulta, no cambia a otro diferente.

Una consulta de usuario puede acceder al almacenamiento temporal local o compartido. Además, un usuario puede tener un tablespace temporal local por defecto asignado para instancias de sólo lectura y un tablespace temporal local por defecto diferente asignado para instancias de lectura/escritura.

Para las instancias de lectura/escritura, la base de datos otorga mayor prioridad a los tablespaces temporales compartidos. Para las instancias de solo lectura, la base de datos otorga mayor prioridad a los tablespaces temporales locales. Si la instancia de base de datos es de lectura/escritura, la base de datos busca espacio en el siguiente orden:

  1. ¿Se asigna un tablespace temporal compartido al usuario?

  2. ¿Se asigna un tablespace temporal local al usuario?

  3. ¿Tiene espacio el tablespace temporal por defecto de la base de datos?

Si la respuesta a cualquier pregunta anterior es sí, la base de datos para la búsqueda y asigna espacio del tablespace especificado; de lo contrario, el espacio se asigna desde el tablespace temporal local por defecto de la base de datos.

Si la instancia de base de datos es de solo lectura, la base de datos busca espacio en el siguiente orden:

  1. ¿Se asigna un tablespace temporal local al usuario?

  2. ¿Tiene espacio el tablespace temporal local por defecto de la base de datos asignado?

  3. ¿Se asigna un tablespace temporal compartido al usuario?

Si la respuesta a cualquier pregunta anterior es sí, la base de datos para la búsqueda y asigna espacio del tablespace especificado; de lo contrario, se asigna espacio del tablespace temporal compartido por defecto de la base de datos.

Modos de Tablespace

El modo de tablespace determina la accesibilidad del tablespace.

Tablespaces de Lectura/Escritura y de Sólo Lectura

Cada tablespace se encuentra en modo de escritura que especifica si se puede escribir en él.

Los modos mutuamente excluyentes son los siguientes:

Consulte además:

Tablespaces en Línea y Fuera de Línea

Un tablespace puede estar en línea (accesible) o fuera de línea (no accesible) siempre que la base de datos esté abierta.

Un tablespace suele estar en línea para que sus datos estén disponibles para los usuarios. El tablespace SYSTEM y los tablespaces temporales no se pueden poner fuera de línea.

Un tablespace se puede poner fuera de línea de forma automática o manual. Por ejemplo, puede poner un tablespace fuera de línea para mantenimiento o copia de seguridad y recuperación. La base de datos pone automáticamente un tablespace fuera de línea cuando se encuentran ciertos errores, como cuando el proceso de escritor de base de datos (DBW) falla en varios intentos de escritura en un archivo de datos. Los usuarios que intentan acceder a tablas de un tablespace fuera de línea reciben un error.

Cuando un tablespace se pone fuera de línea, la base de datos realiza lo siguiente:

Consulte además:

Tamaño de Archivo de Tablespace

Un tablespace es un tabla de archivos grandes o un tabla de archivos pequeños. Estos tablespaces no se pueden distinguir en términos de ejecución de sentencias SQL que no hacen referencia explícita a archivos de datos o archivos temporales.

La diferencia es la siguiente:

Consulte además:
